Montáž oken

Moderní okna jsou jiná než ta před dvaceti lety. Změnily se materiály, zasklení, těsnění a změnila se také jejich montáž. Právě montáž oken je jedním z důležitých kroků při stavbě domu nebo jeho rekonstrukci a může zásadně ovlivnit kvalitu bydlení či užívání budovy. Jestli se ještě počátkem 90. let používal na vyplnění spáry mezi okenním rámem a ostěním domu provazec a posléze jen běžná PU pěna, dnes jsou obě tyto metody pokládány za zastaralé a nevyhovující. A je tomu právě z důvodu dokonalejších materiálů a také rostoucích požadavků na úsporu energií. Požadavky na navrhování, provádění a kontrolu zabudování oken, okenních sestav a vnějších dveří určuje norma ČSN 74 60 77. Splnění této normy je zásadním předpokladem pro dlouhodobou funkčnost oken a dveří.

Postup montáže oken

Montáž oken zásadně ovlivňuje jejich pevnost, tuhost, životnost, provozní spolehlivost, tepelné a akustické vlastnosti. Způsob provedení montáže je mimo jiné určen umístěním okna ve stavebním otvoru, mechanickým upevněním a utěsněním.

Montáž oken a vnějších dveří probíhá po dokončení většiny stavebních prací, které vnáší do stavebních konstrukcí vlhkost (omítky, podlahy). Montáž oken a vnějších dveří před dokončením „mokrých prací“ je možné pouze za předpokladu zajištění odpovídajících tepelných a vlhkostních podmínek ve vnitřním prostředí budovy. To platí pro montáž všech materiálových typů otvorových výplní (hliník, dřevo, PVC apod.).

Postup montáže můžeme rozdělit do následujících kroků: příprava oken a stavebních otvorů, osazení oken a jejich ukotvení, utěsnění připojovací spáry a dokončovací práce.

Montáž oken = soubor následujících kroků

Návrh
Příprava stavebních otvorů a otvorových výplní k instalaci
Umístění nosných podložek k podepření otvorových výplní
Umístění otvorových výplní
Mechanické upevnění – trvalé spojení oken se stavební konstrukcí
Izolace a utěsnění připojovací spáry spoje mezi rámem otvorové výplně a stavební konstrukcí
provedení vnitřního a vnějšího ostění, parapetů, nadpraží

1. Návrh

Návrh provedení montáže oken by měl zejména obsahovat:

Popis stavebně fyzikálních požadavků
Přesný popis obvodové stěny
Popis jednotlivých výrobků a požadavků na ně
Konkrétní požadavky na zabudování výrobků do stavební konstrukce a řešení připojovací spáry
Pohledy na celou budovu a půdorysy s označením jednotlivých otvorových výplní
Pohledy na jednotlivé otvorové výplně s uvedenými rozměry a vyznačenými detailními řezy zabudování do stavební konstrukce s přesným umístěním okna v obvodové stěně
Detailní vertikální a horizontální řezy otvorových výplní s jasným řešením připojovací spáry a návazností na stavební konstrukci

Při návrhu izolace a těsnění připojovací spáry je nutno brát v úvahu pohyb konstrukce otvorové výplně, rovněž i vlastnosti použitých izolačních a těsnících materiálů a upravit šířku spáry na očekávanou velikost případné dilatace.

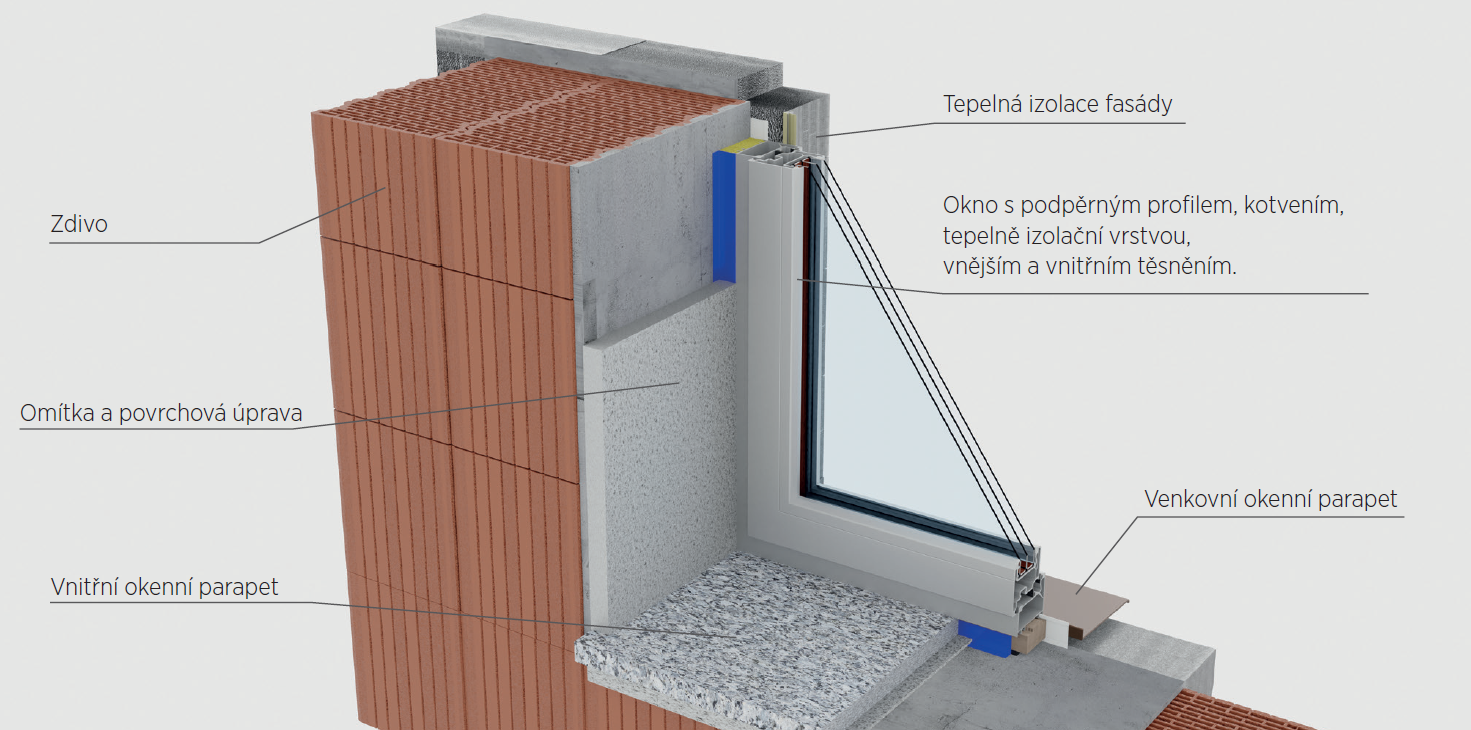

Návrh montáže by měl rovněž jasně popsat umístění nosných podložek k podepření otvorových výplní, umístění mechanické upevnění, provedení připojovací spáry a napojení v oblasti parapetu, nadpraží a ostění.

2. Příprava stavebních otvorů a otvorových výplní k instalaci

Technický stav stavební konstrukce a ostění v době zahájení instalace otvorových výplní významně ovlivňuje konečnou kvalitu tepelné izolace, úroveň vzduchotěsnosti a vodotěsnosti.

Běžné závady stavebních otvorů jsou:

Odchylky od svislé a vodorovné roviny překračující povolené tolerance
Předsazené plochy jednotlivých zdicích prvků, cihel, tvárnic atd.
Mechanická poškození stavebních materiálů,
Netěsnosti ve spojích mezi zdicími prvky zdiva
zbytky malty na povrchu zdiva

3. Umístění nosných podložek k podepření otvorových výplní

Nosné podložky nebo profily instalované pod rámem otvorové výplně odpovídají za přenos sil působících rovnoběžně s rovinou okna. Nosné podložky musí být únosné, trvanlivé, nenasákavé, chemický kompatibilní s okolními materiály a s tepelnou vodivostí stejnou nebo nižší než materiál rámu. Distanční podložky musí splňovat stejná kritéria s výjimkou požadavku na jejich dostatečnou únosnost. V případě dřevěných oken mohou být vyrobeny ze stejného materiálu jako rám okna a povrchově ošetřené.

4. Umístění otvorových výplní

Okna musí být instalované v rovině rovnoběžné se stěnou, při dodržení svislé a vodorovné roviny. Požadavky přesnosti zabudování jsou stanoveny normou ČSN 74 6077.

5. Mechanické upevnění

Jednou z podmínek správné instalace je přenesení sil vyvolaných vnějšími faktory z otvorové výplně na stavební konstrukci. Síly působící kolmo na rovinu oken jsou přenášeny na stavební konstrukci pomocí mechanického upevnění. Kotvící prvky nesmí být umístěny proti spojům příčníku a sloupků oken.

6. Izolace a utěsnění připojovací spáry spoje mezi rámem otvorové výplně a stavební konstrukcí

Izolovaná a utěsněná připojovací spára okna musí plnit všechny požadavky, které jsou kladeny na zbytek stavební konstrukce, zejména tepelnou a zvukovou izolaci, vzduchotěsnost, vodotěsnost a paropropustnost vnějšího uzávěru a parotěsnost vnitřního uzávěru.
