Stropy z keramobetonových panelů HELUZ

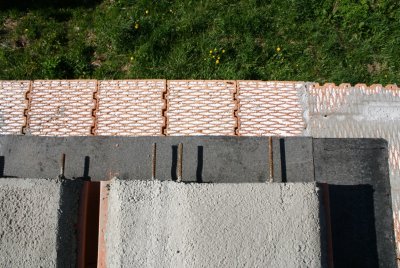

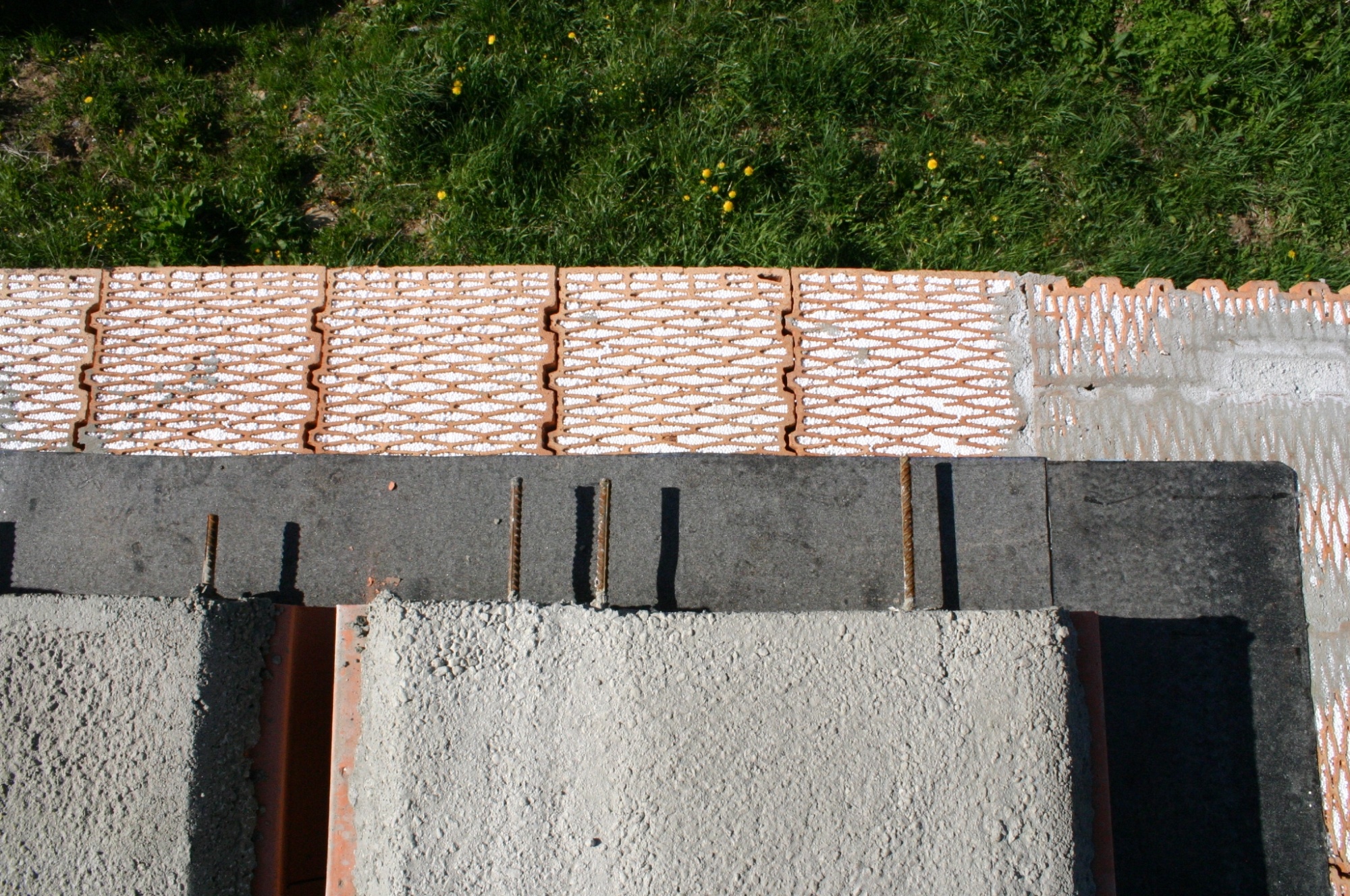

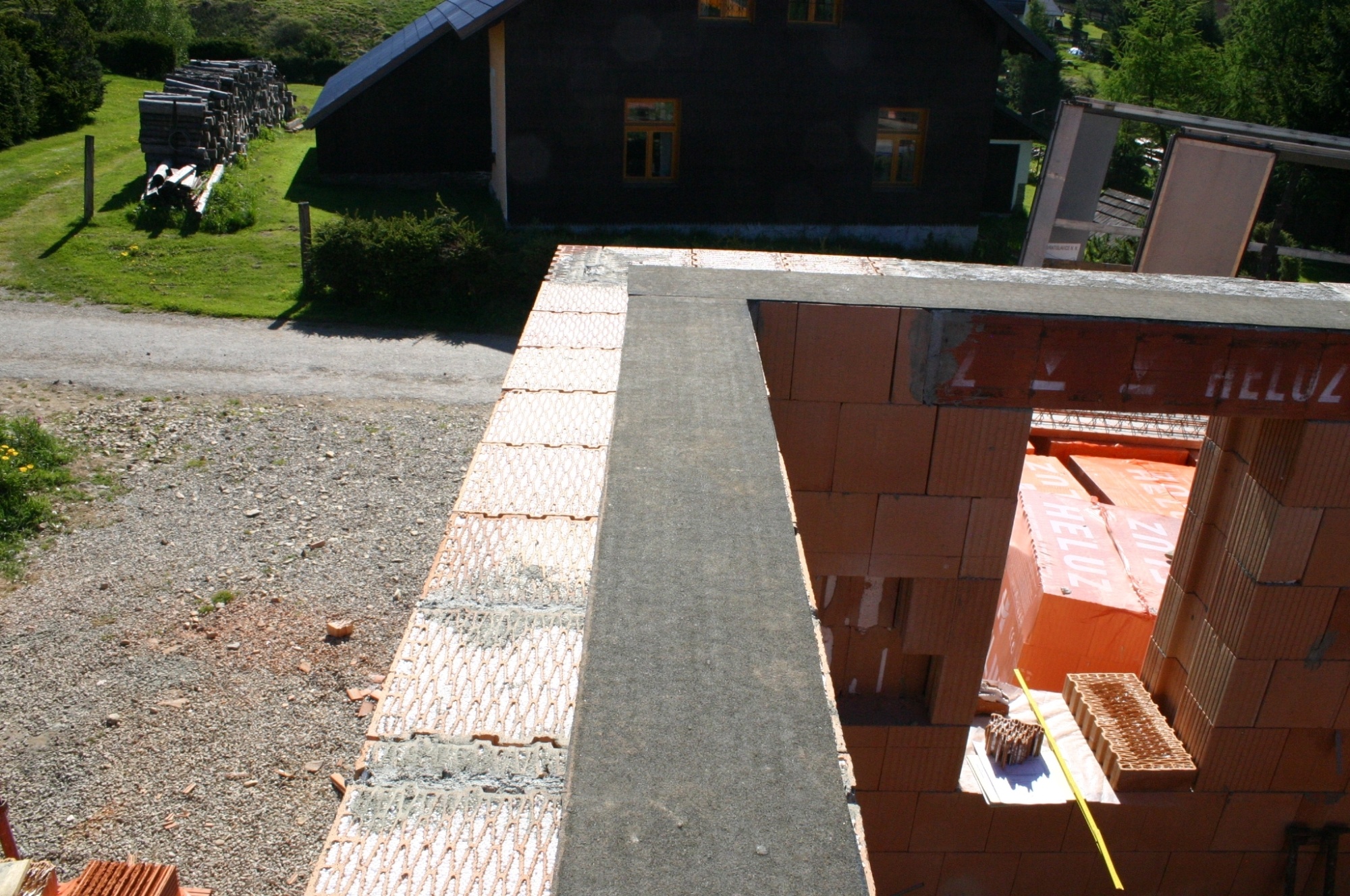

Na korunu obvodového a vnitřního nosného zdiva z broušených cihel se položí těžký asfaltový pás tloušťky 3mm. Pokud je koruna zdiva křivá, pak je nutné ji vyrovnat maltou a až poté se položí asfaltový pás. Asfaltový pás se pokládá na šířku uložení stropu + šířku ztužujícího věnce. Na zdivo z nebroušených cihel se vždy provede vyrovnání koruny zdiva maltou.
Křivá koruna zdiva:
- odchylka je na dvoumetrové lati větší jak 5 mm
- rozdíl mezi nejvyšším a nejnižší místem jak obvodových tak nosných stěn pro uložení stropu nesmí být větší jak 10 mm.
Fotogalerie

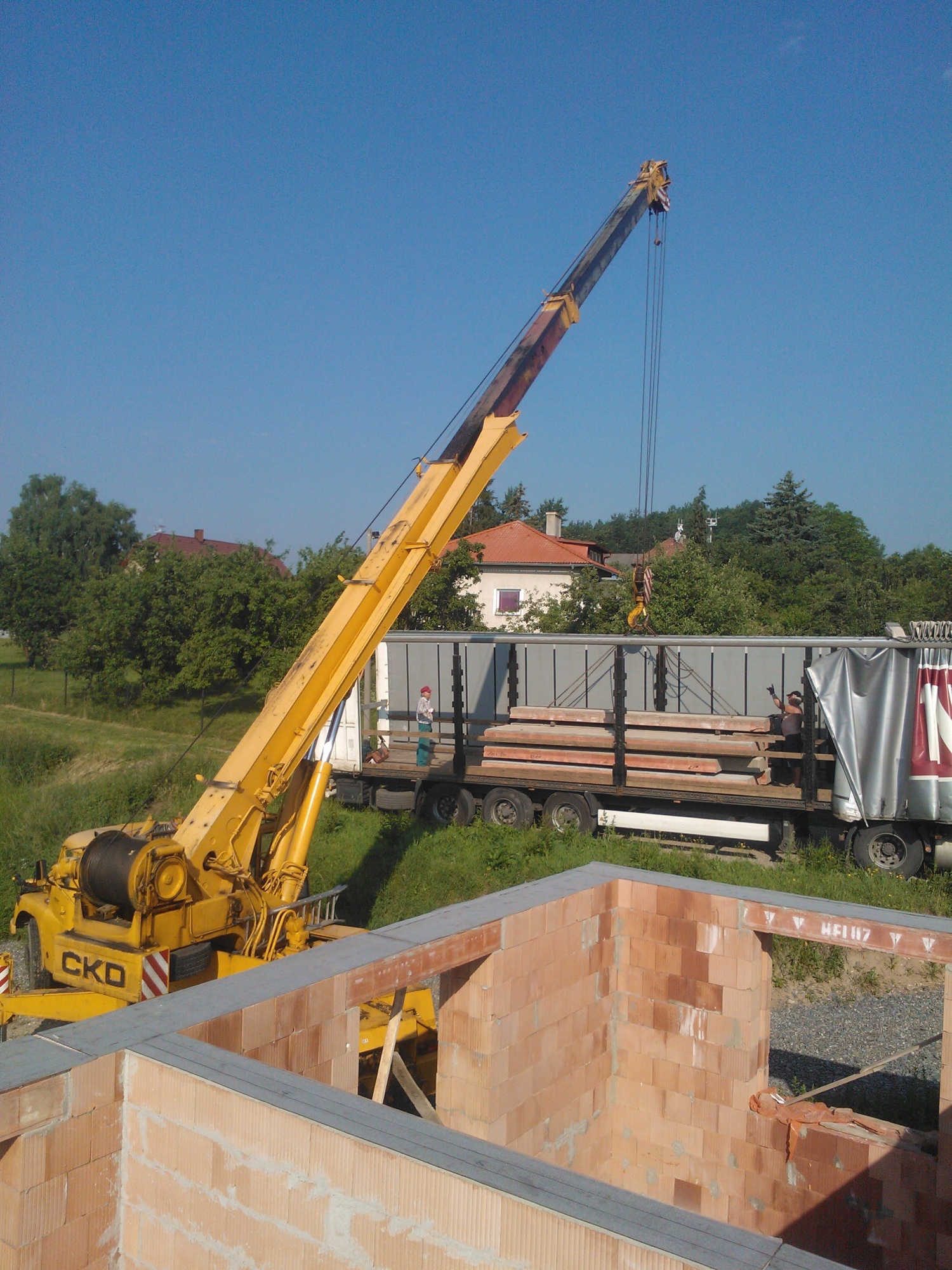

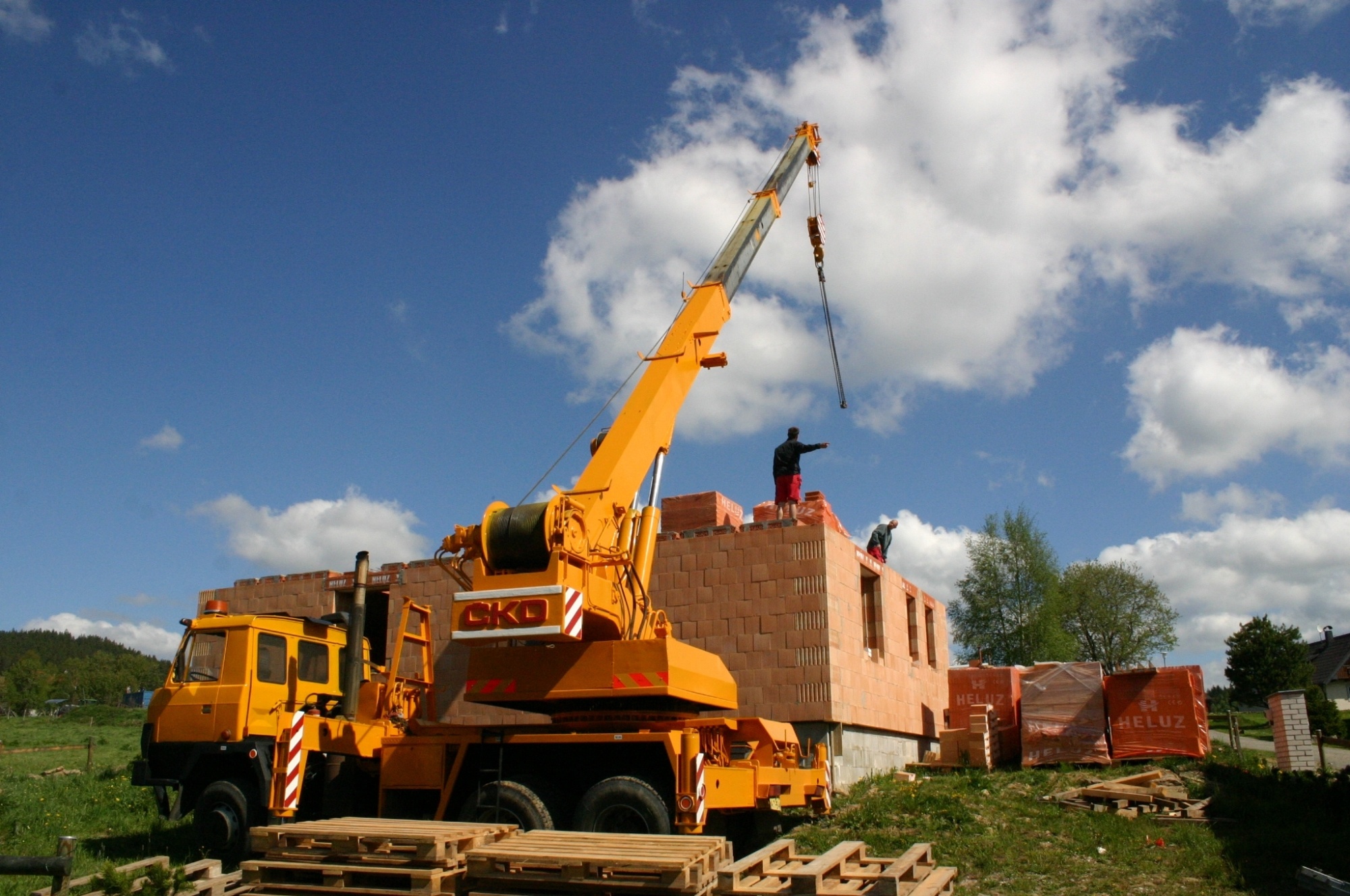

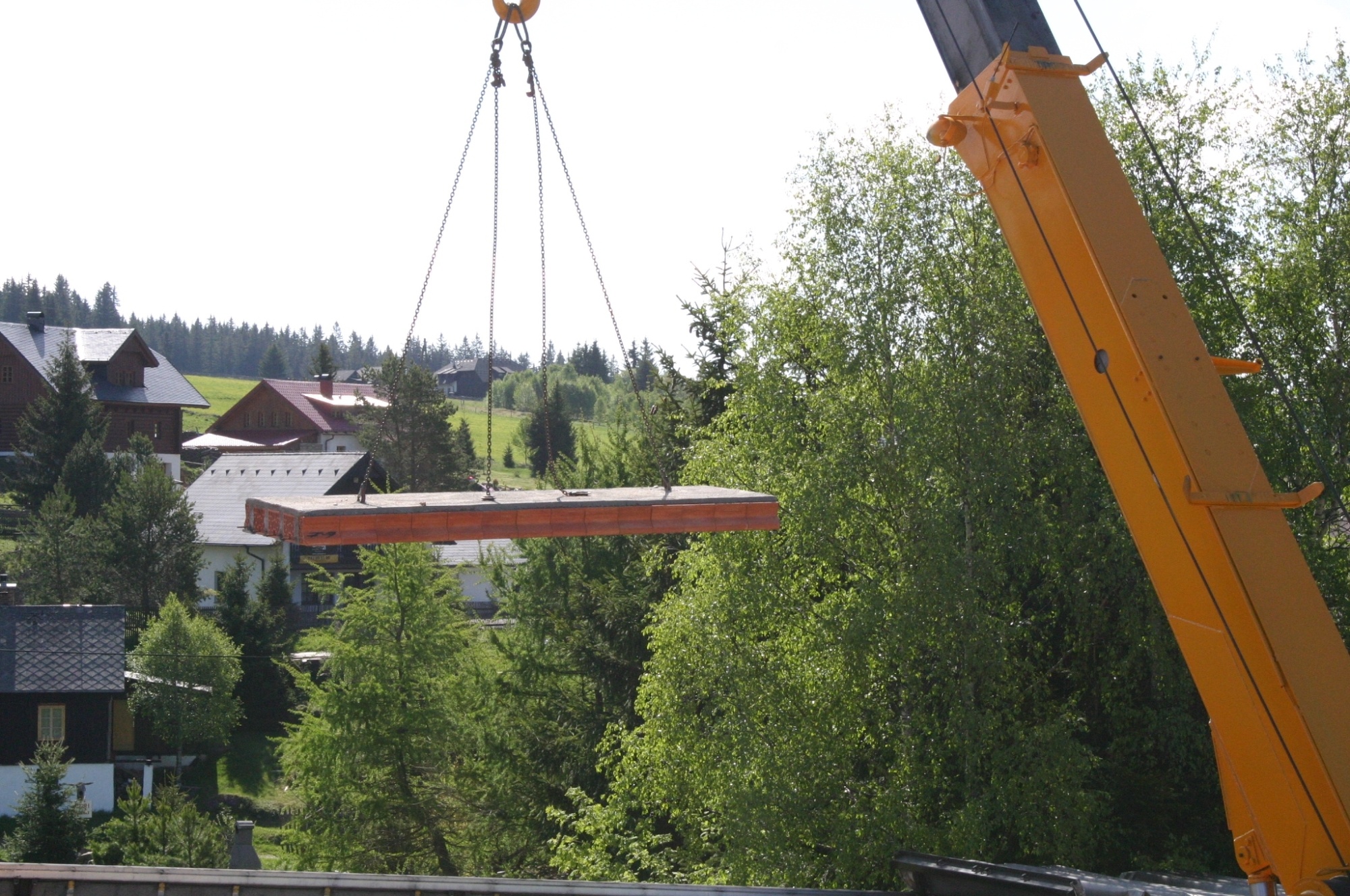

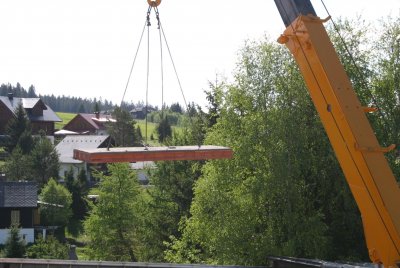

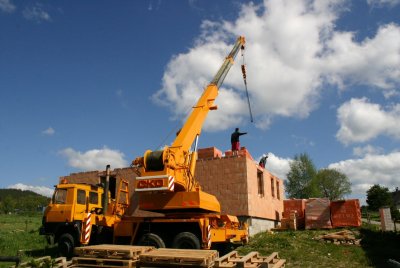

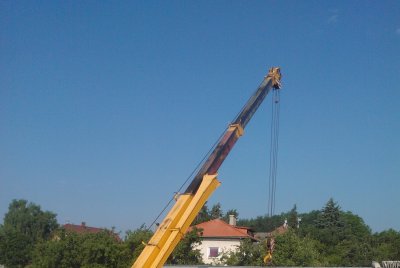

Keramobetonové panely se ukládají pomocí jeřábu. Při objednávání velikosti jeřábu je třeba počítat: ...
Při vykládce panelů je potřeba vystředit závěs, aby nedošlo ke zhoupnutí panelů a jejich poškození p ...
Při vykládce panelů je potřeba vystředit závěs, aby nedošlo ke zhoupnutí panelů a jejich poškození p ...

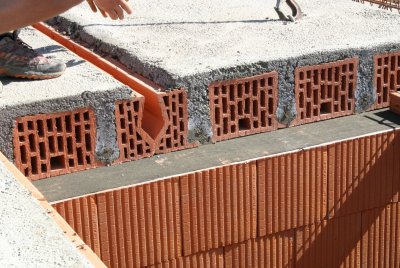

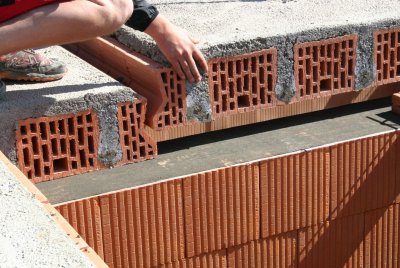

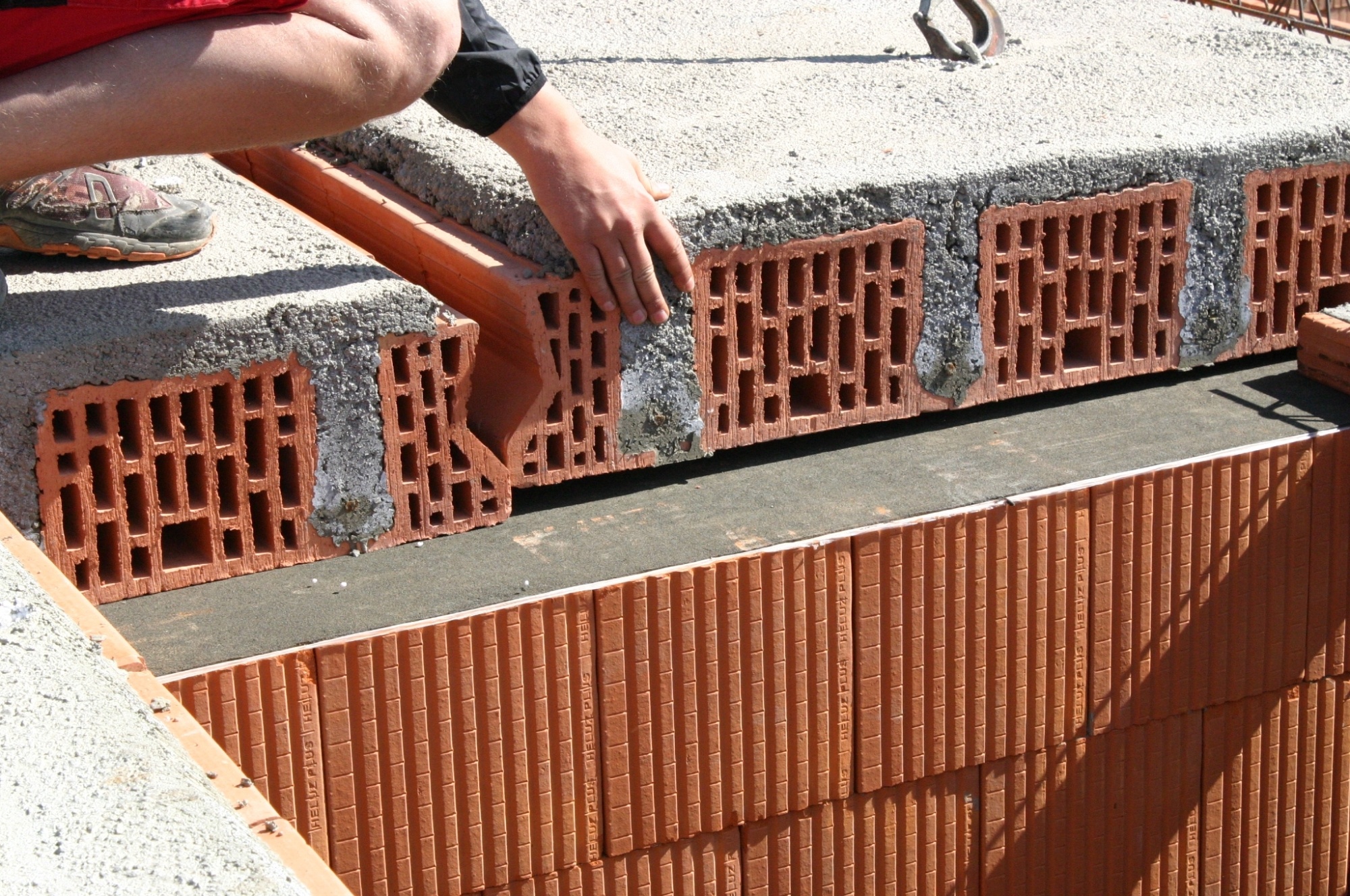

Minimální délka uložení panelu na zdi je 125 mm. Na podélné stěny se panely ukládají s přesahem 30 m ...

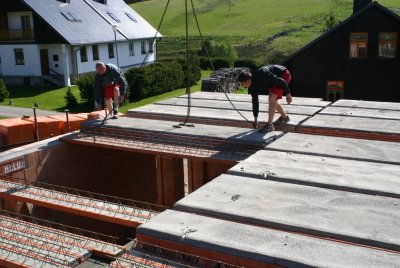

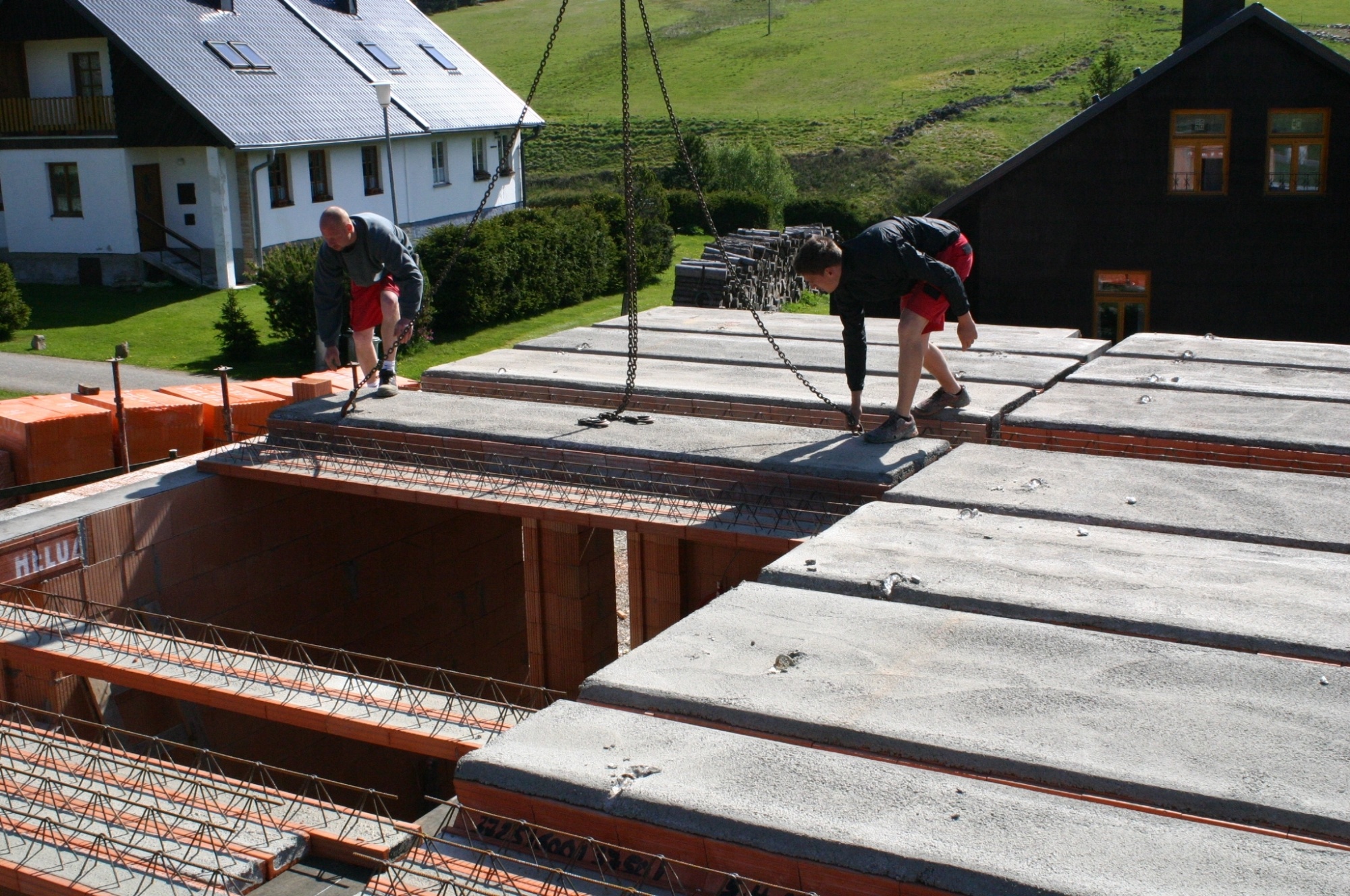

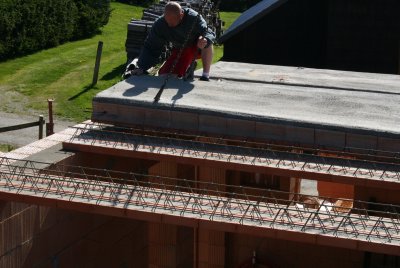

Pokládku panelů se provádí podle kladečského plánu. Při samotném pokládání se dbá na přesné uložení.
Pohled na uložení panelů na vnitřní nosné stěně.

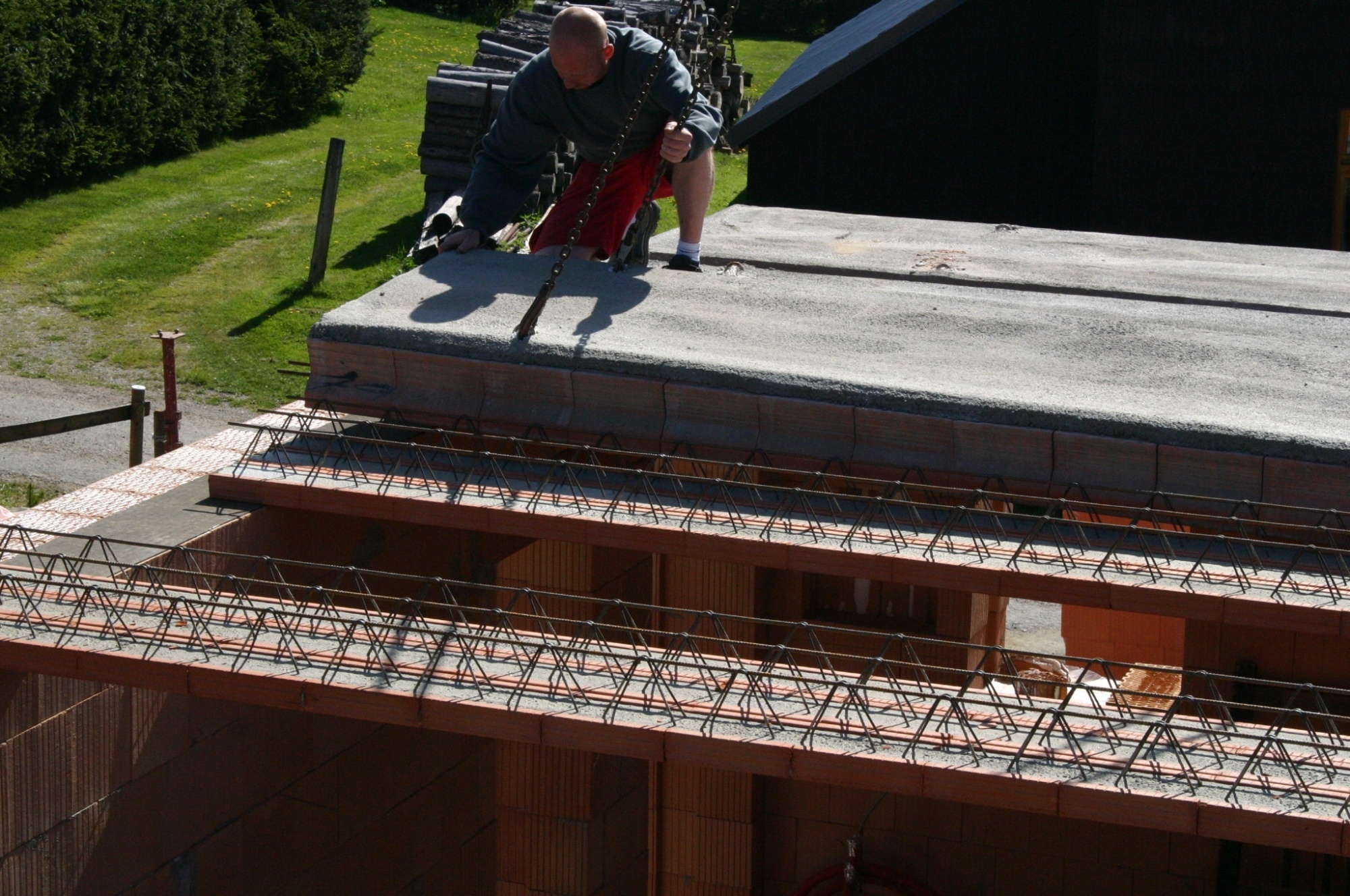

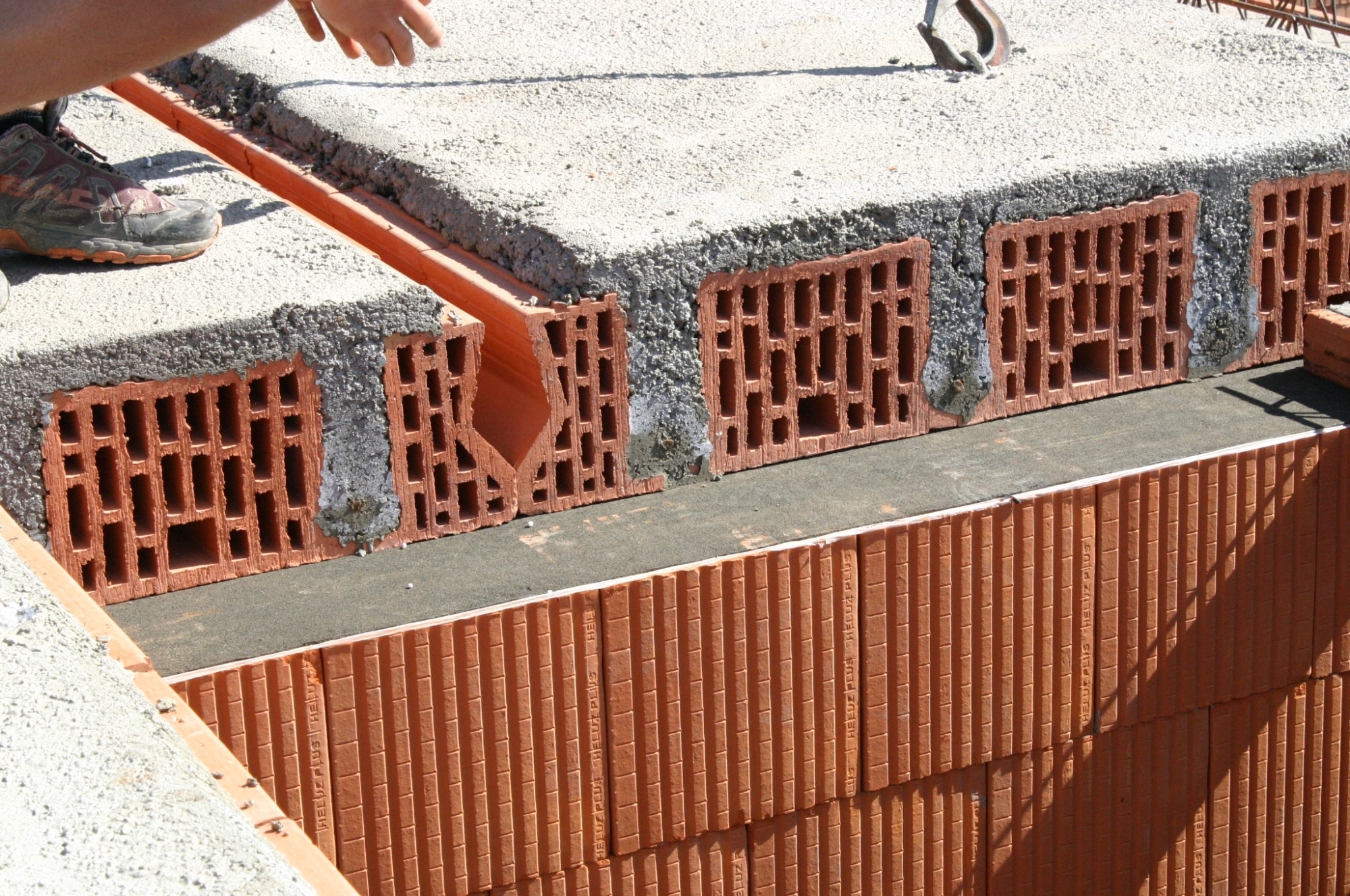

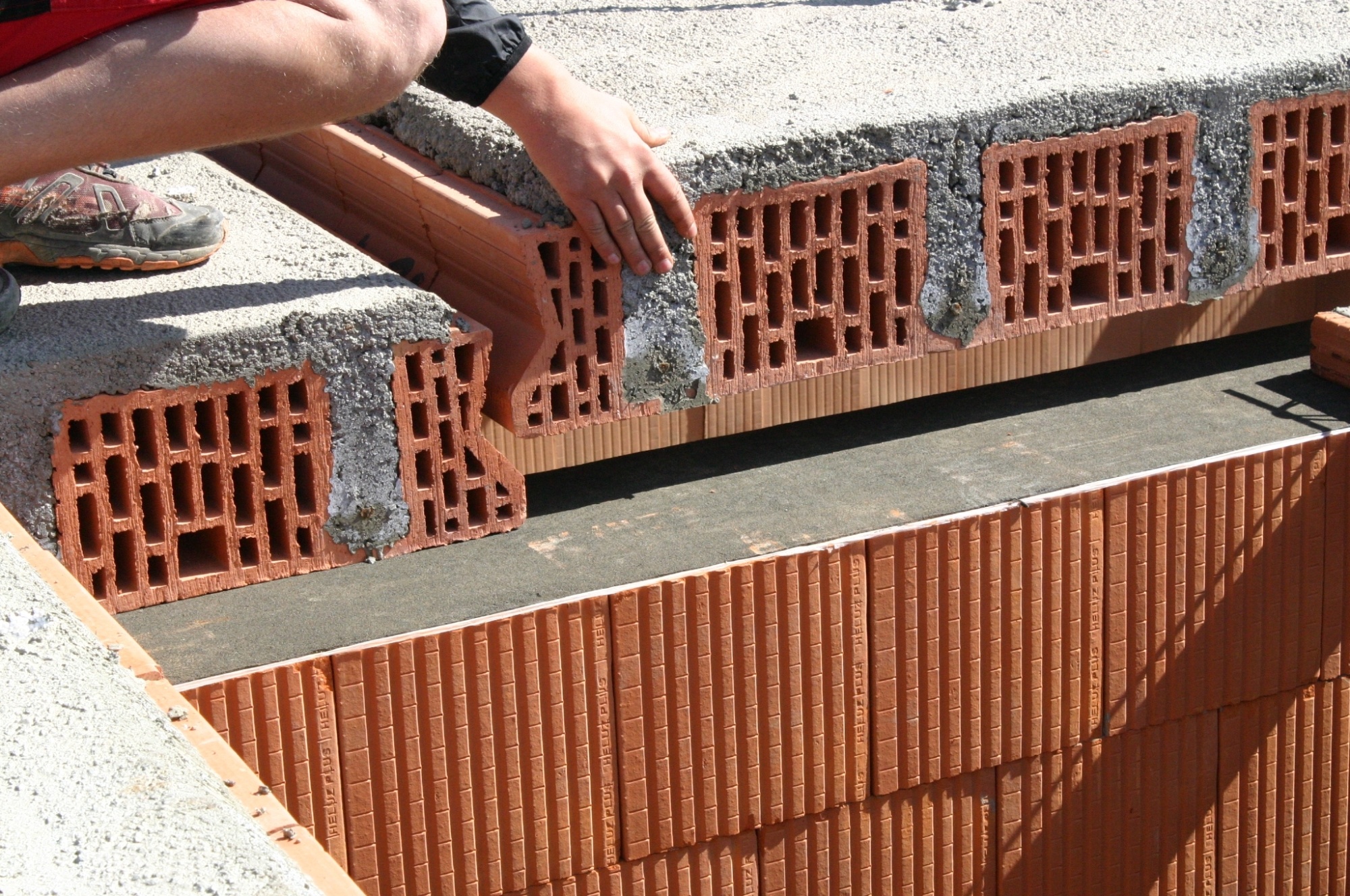

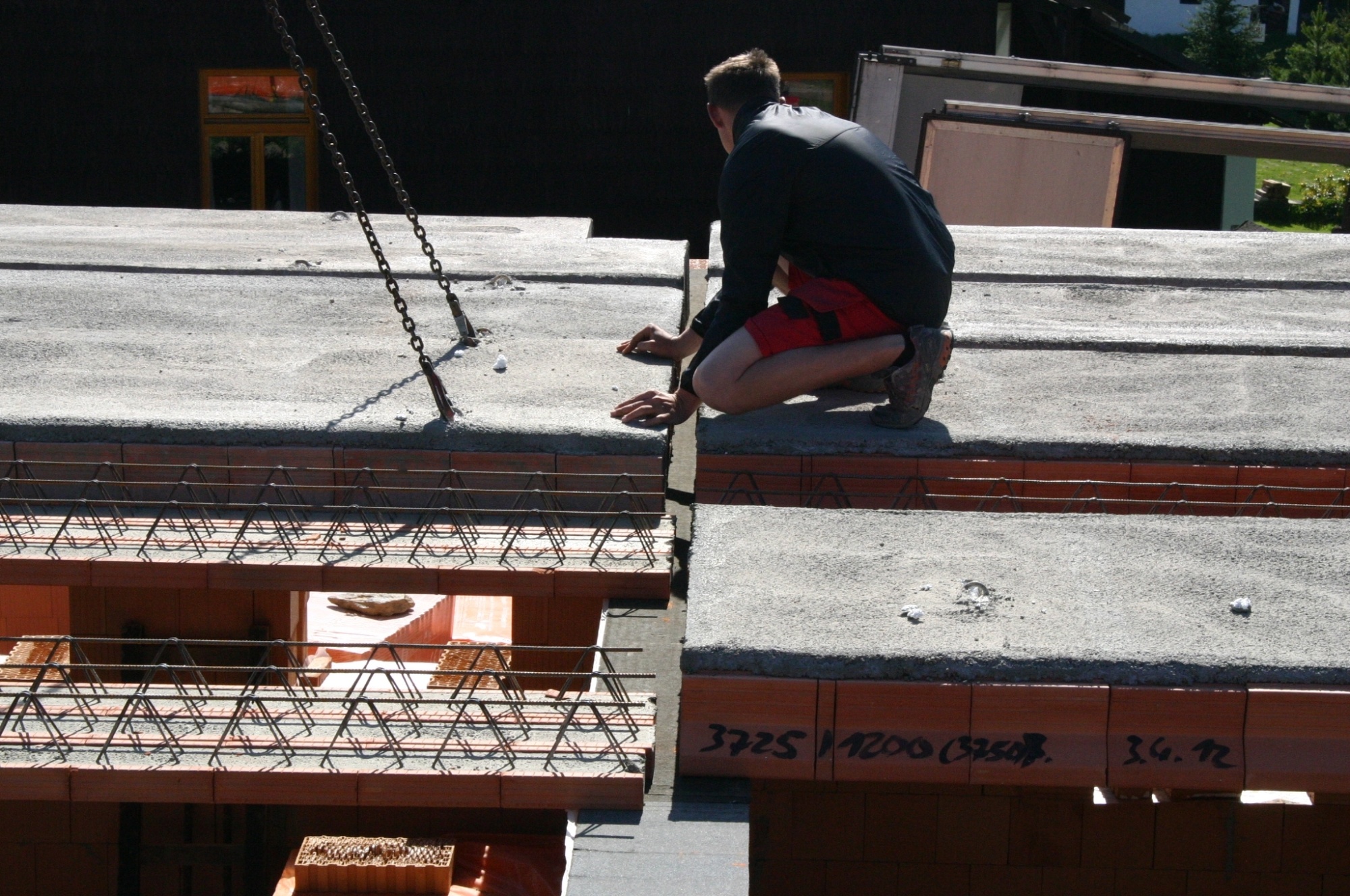

Panely se ukládají s důrazem na pečlivost a těsně vedle sebe.
Panely se ukládají s důrazem na pečlivost a těsně vedle sebe.
Panely se ukládají s důrazem na pečlivost a těsně vedle sebe.
Pokládka stropu z keramobetonových panelů je velmi rychlá – 150 m2 stropu je možné položit během 2 h ...

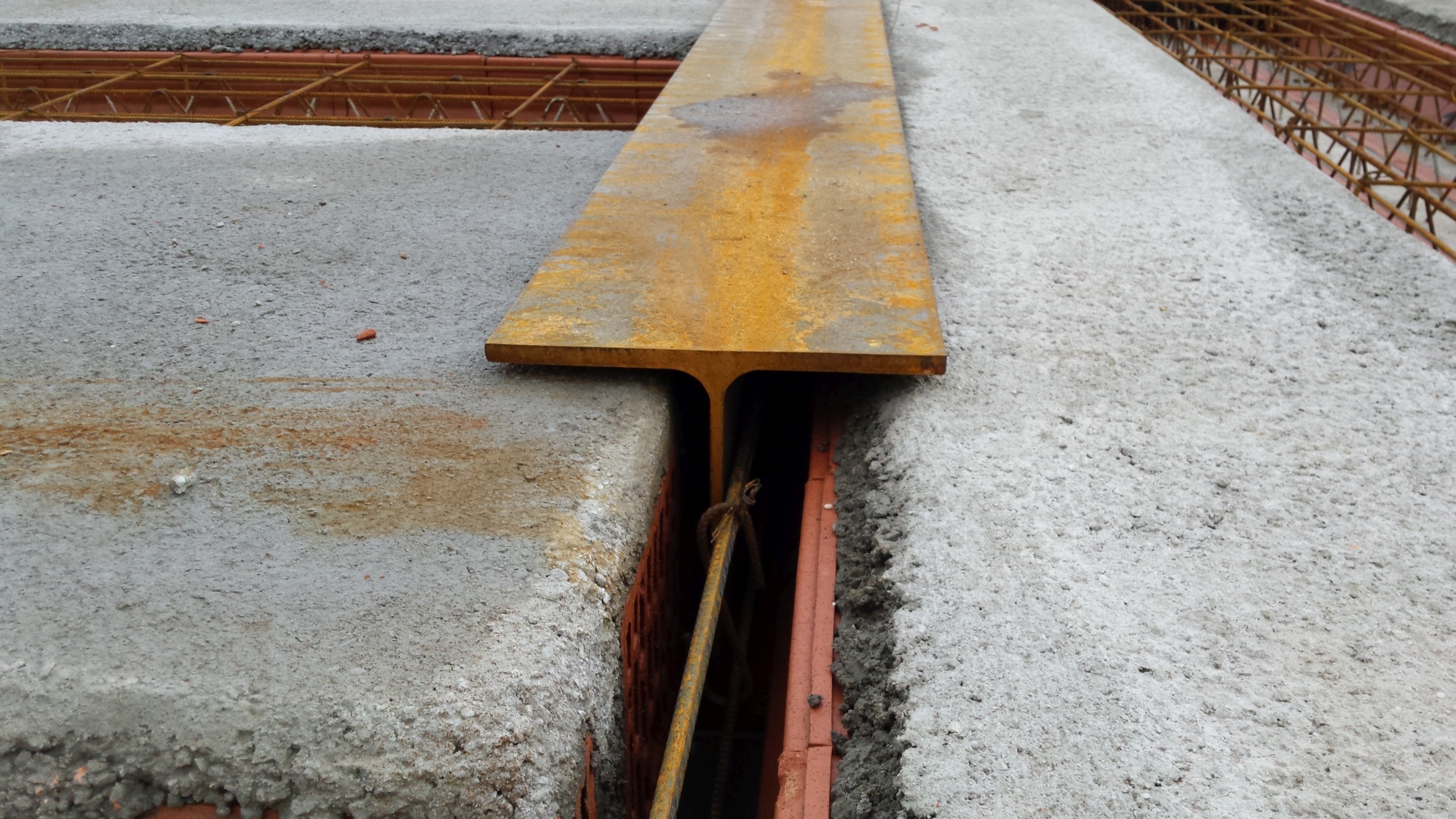

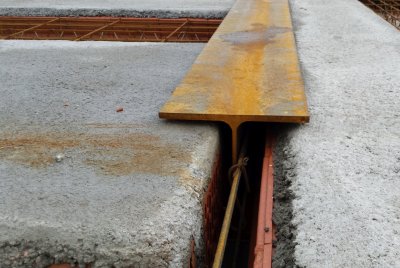

Keramobetonové panely je možné usazovat i do ocelových profilů. Minimální rozměr je HEA 280.

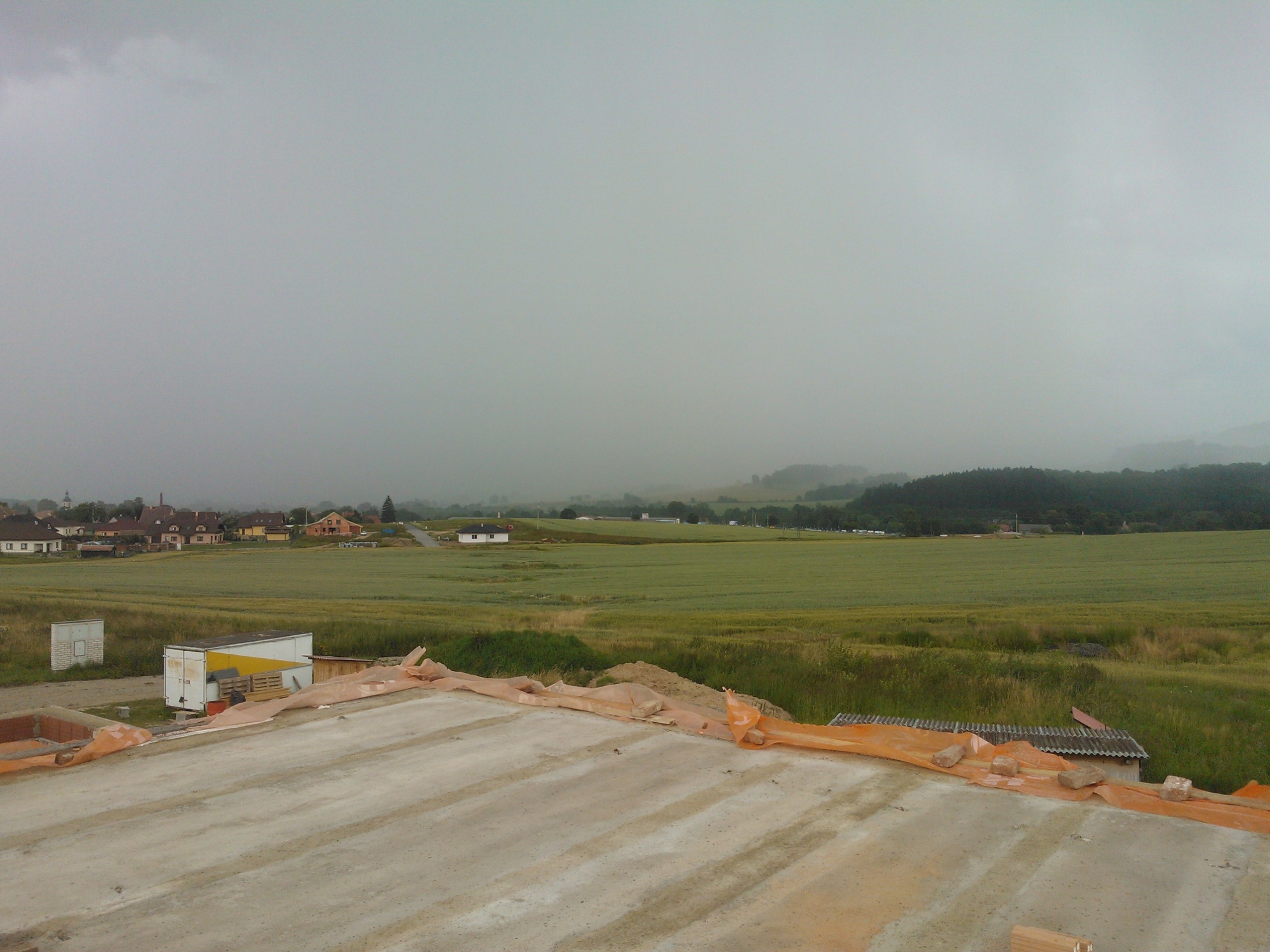

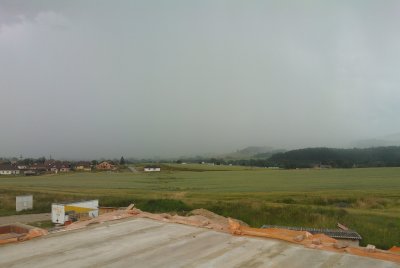

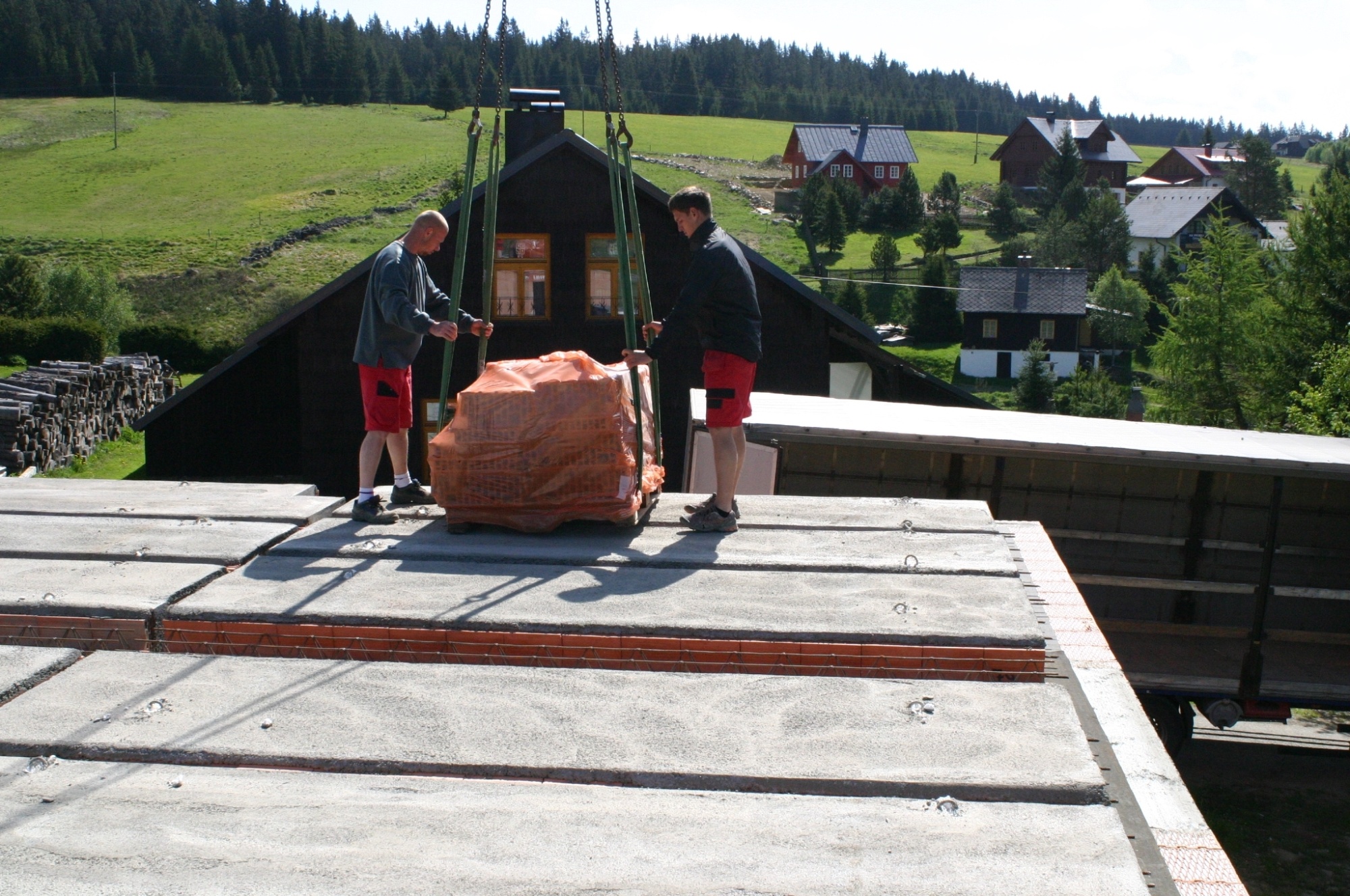

Stropní panely jsou po uložení okamžitě únosné a je na ně možné uložit stavební materiál pro další p ...

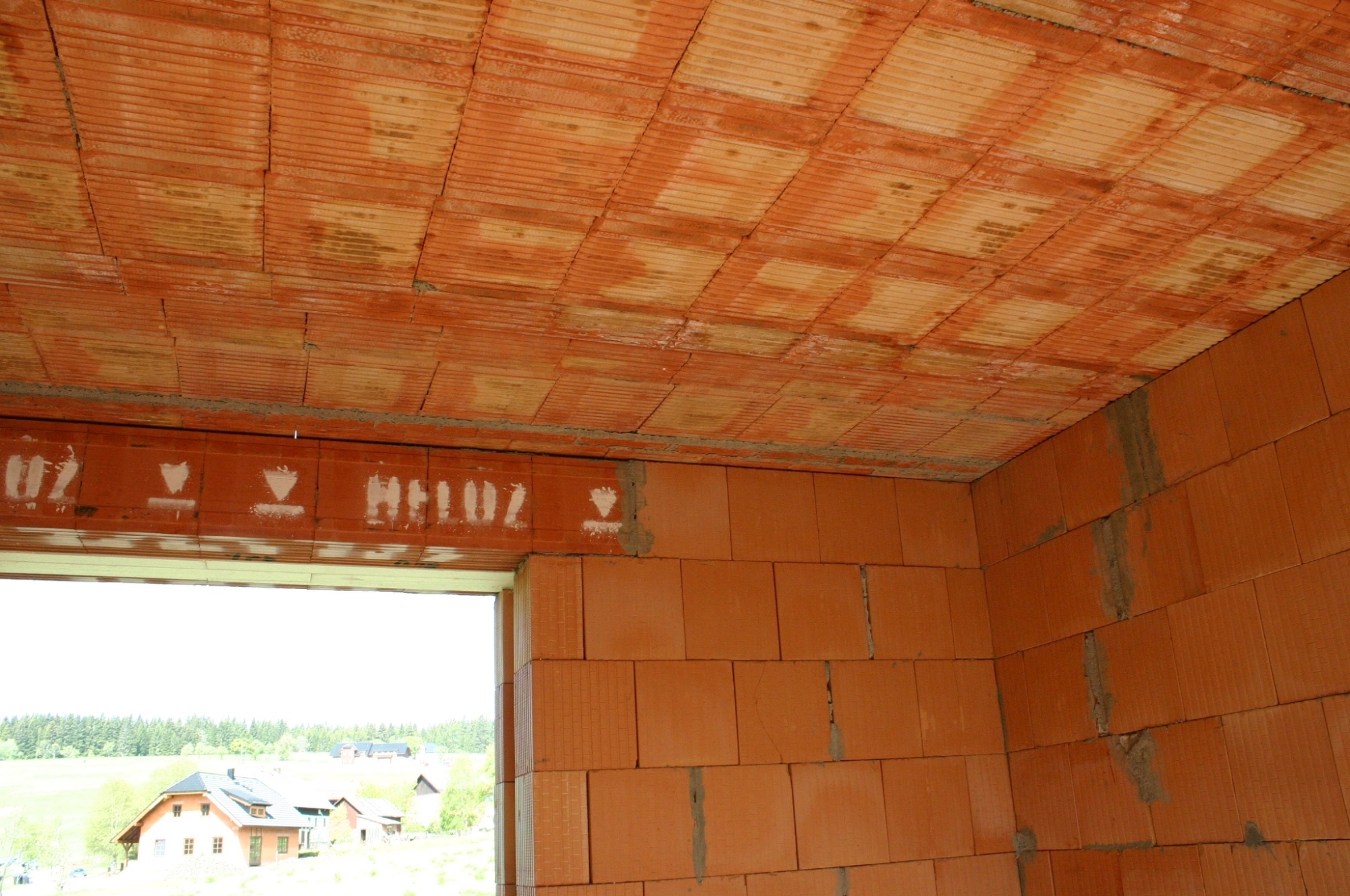

Podhled stropní konstrukce z keramobetonových panelů HELUZ.

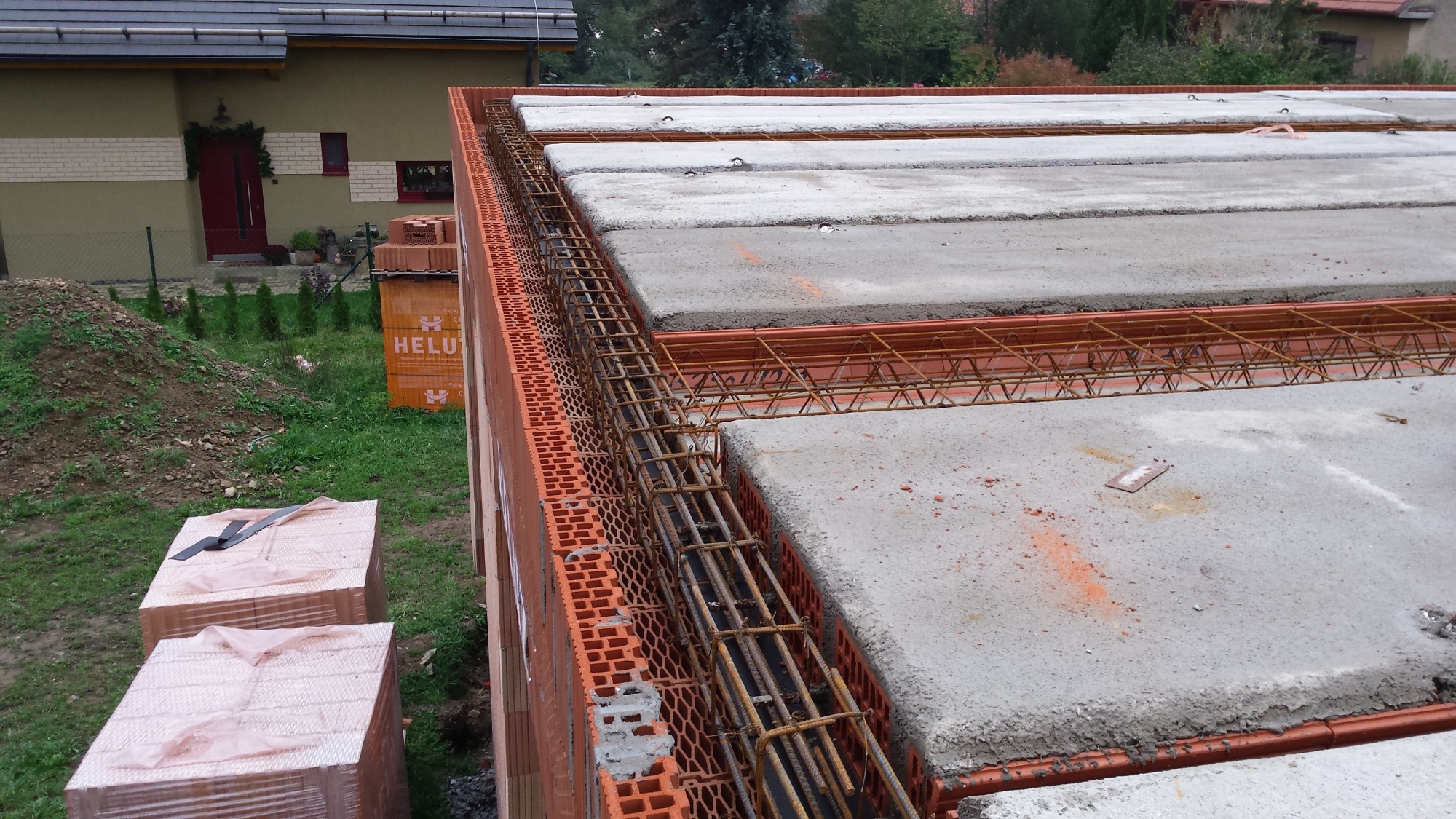

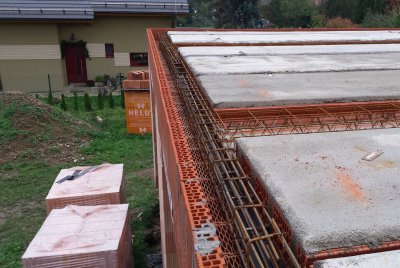

Zhotoví se ztužující věnce a další výztuž podle projektové dokumentace. Zabudují se věncovky.
Ztužující věnce a zámky mezi panely se zabetonují betonem. K betonáži se použije beton s maximální v ...

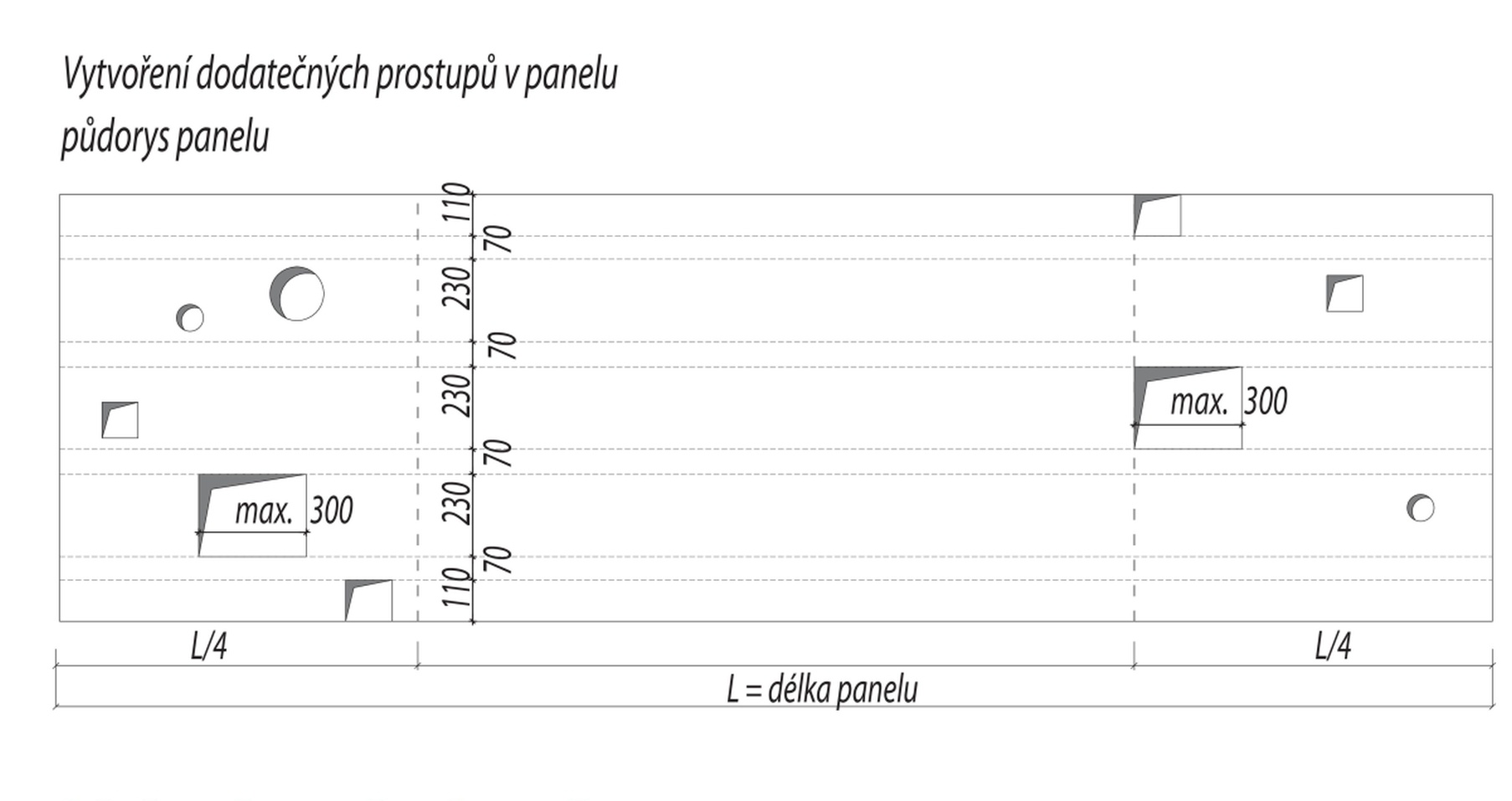

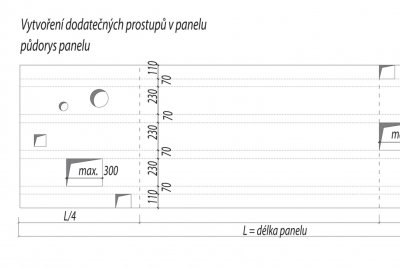

Schéma pro možnosti vytvoření dodatečných prostupů panelem na stavbě.
