Konstrukční systémy dle technologie provádění
Konstrukční systémy lze dělit i podle technologie provádění, a to na zděné konstrukce, monolitické konstrukce, prefabrikované konstrukce a prefa-monolitické konstrukce. Jednotlivé konstrukční systémy dle technologie provádění lze samozřejmě při výstavbě jednoho objektu kombinovat.
Zděné konstrukce

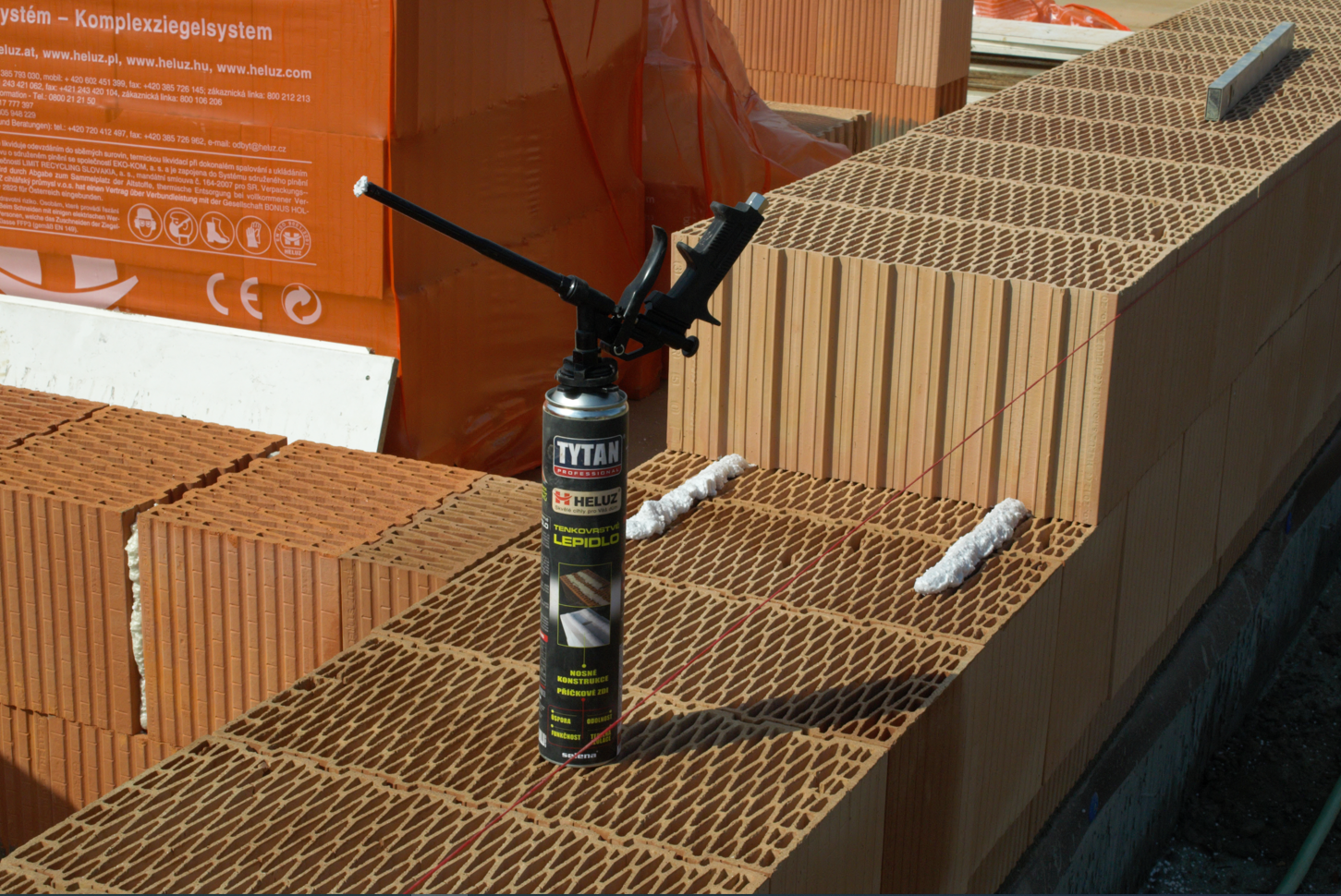

Jedná se o konstrukci z kusových staviv/dílců menších rozměrů, které jsou vyzděné na maltu / tenkovrstvé lepidlo. Celistvost konstrukce je zajištěna vazbou zdiva.
ZDICÍ PRVEK + MALTA + VAZBA ZDIVA = ZDĚNÁ KONSTRUKCE
| Výhody | Nevýhody |
|
Snadná manipulace Tvarová rozmanitost Jednoduchá technologie |
Omezená rychlost výstavby Omezení výstavby v zimním období Pracnost výstavby Mokrý proces na stavbě |

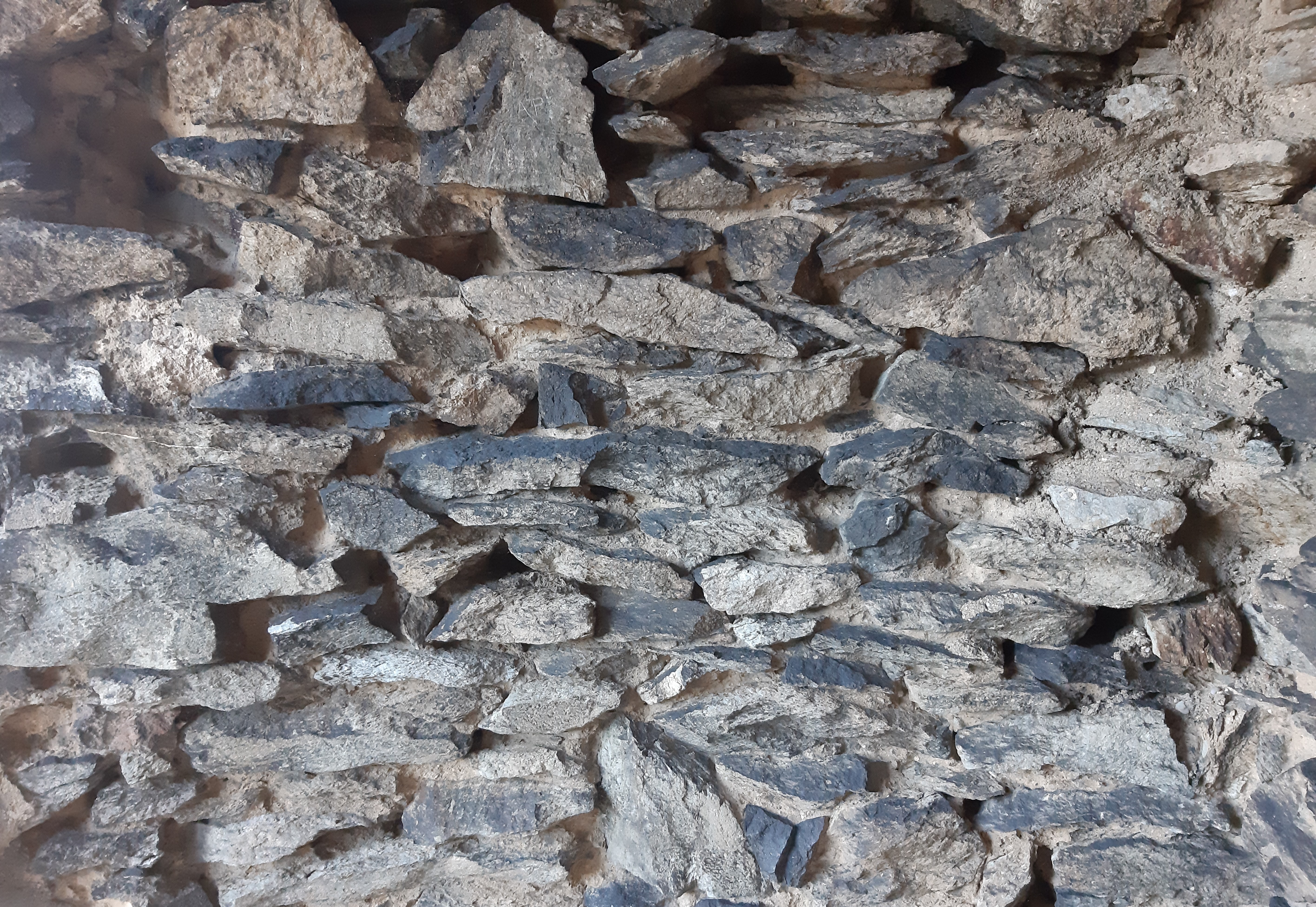

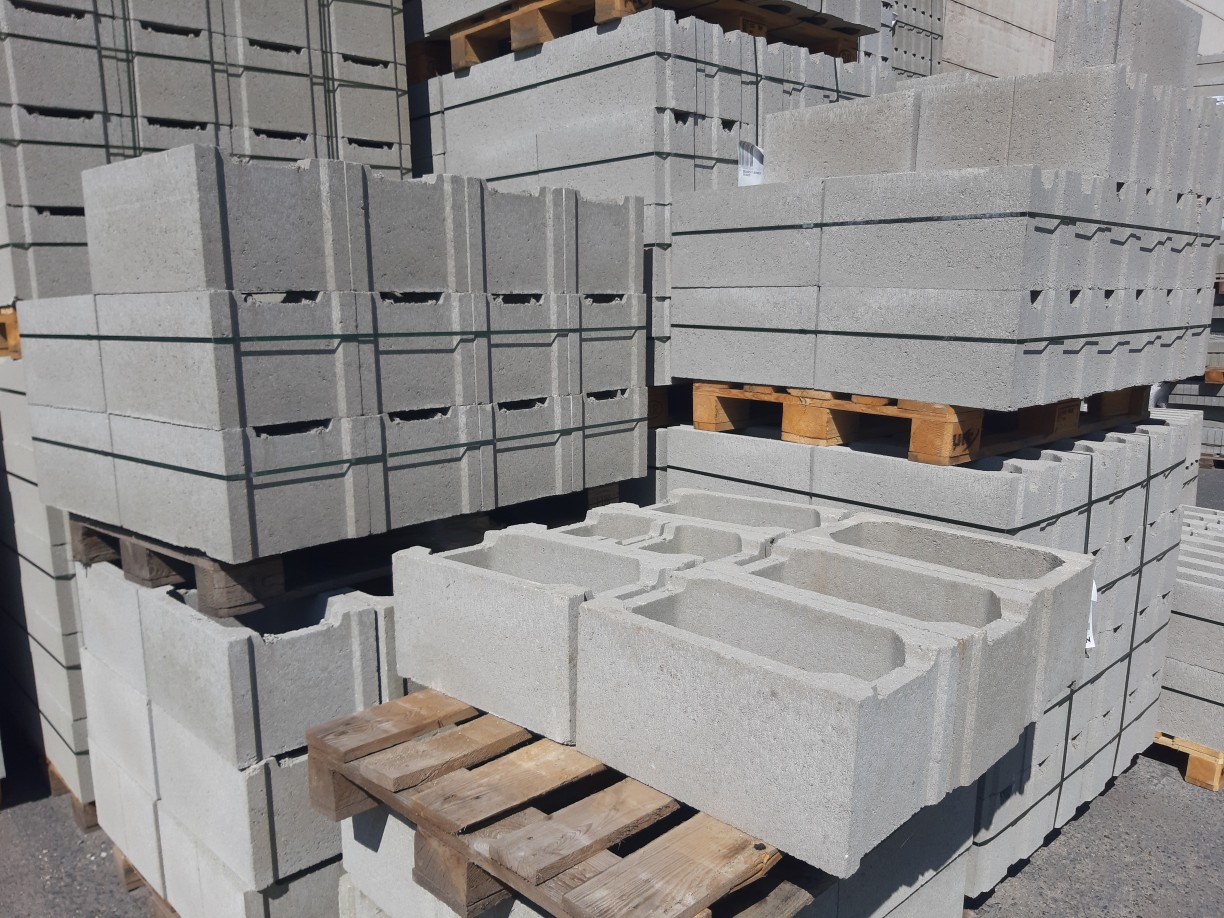

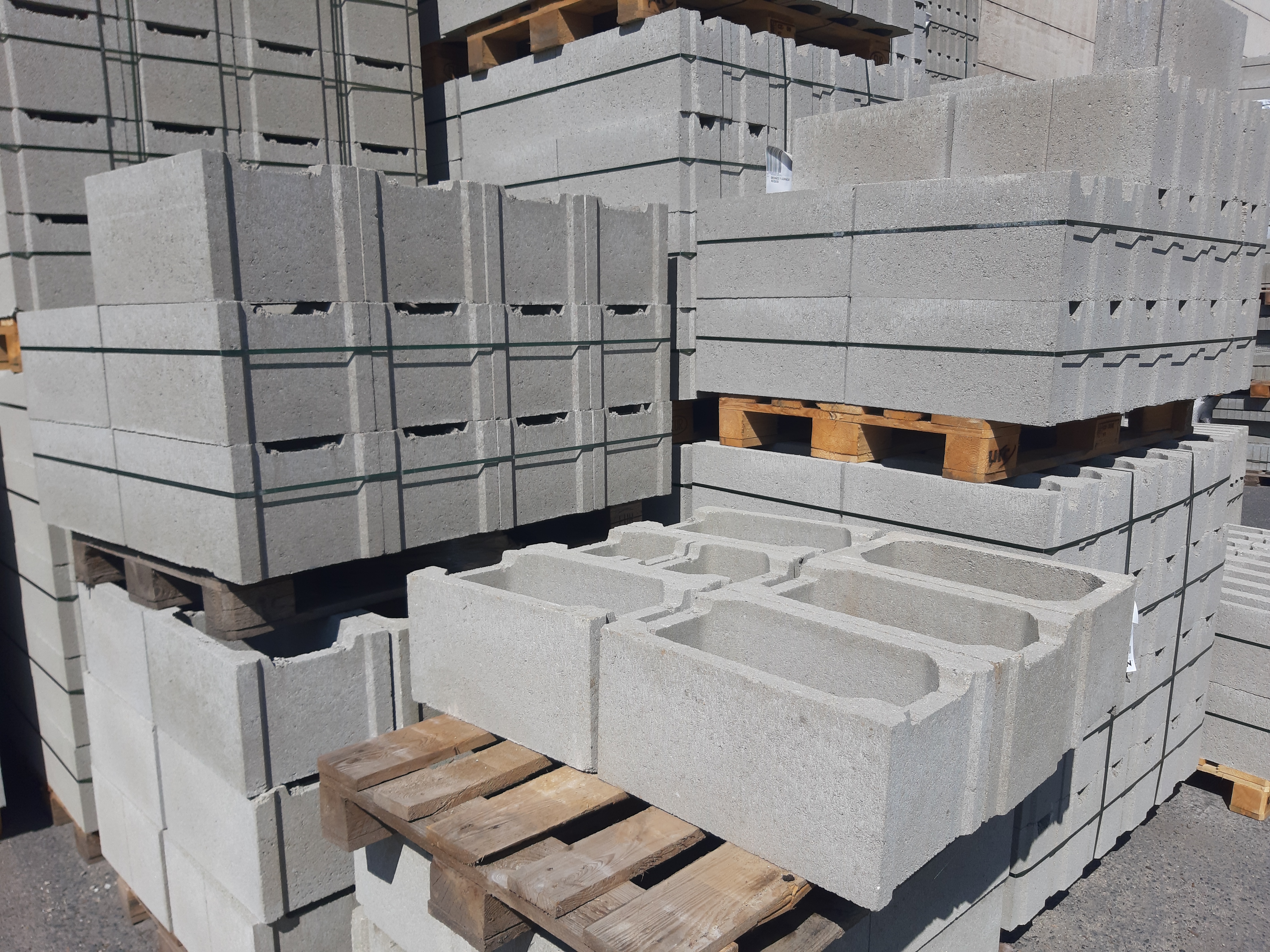

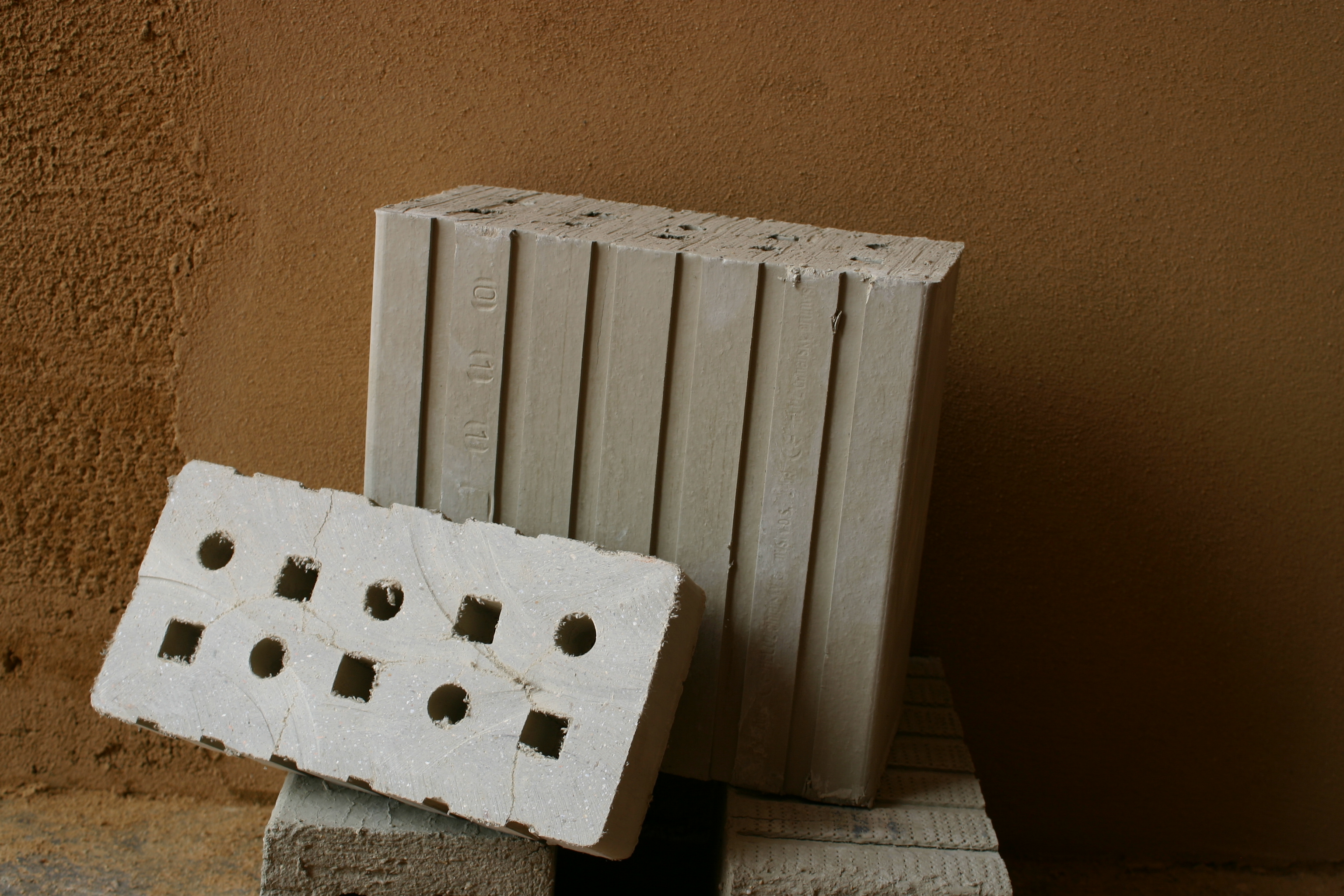

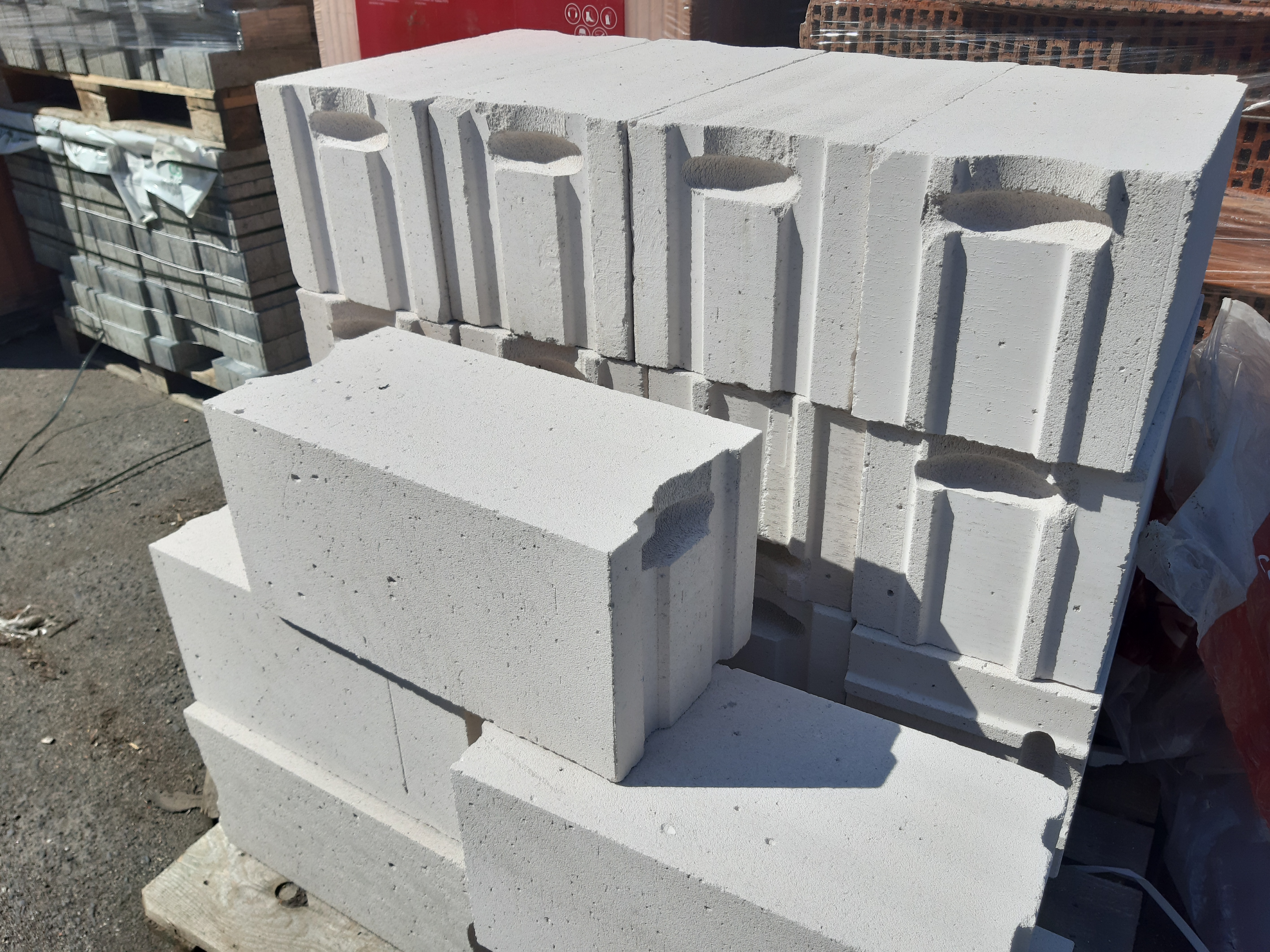

Zdicí prvek

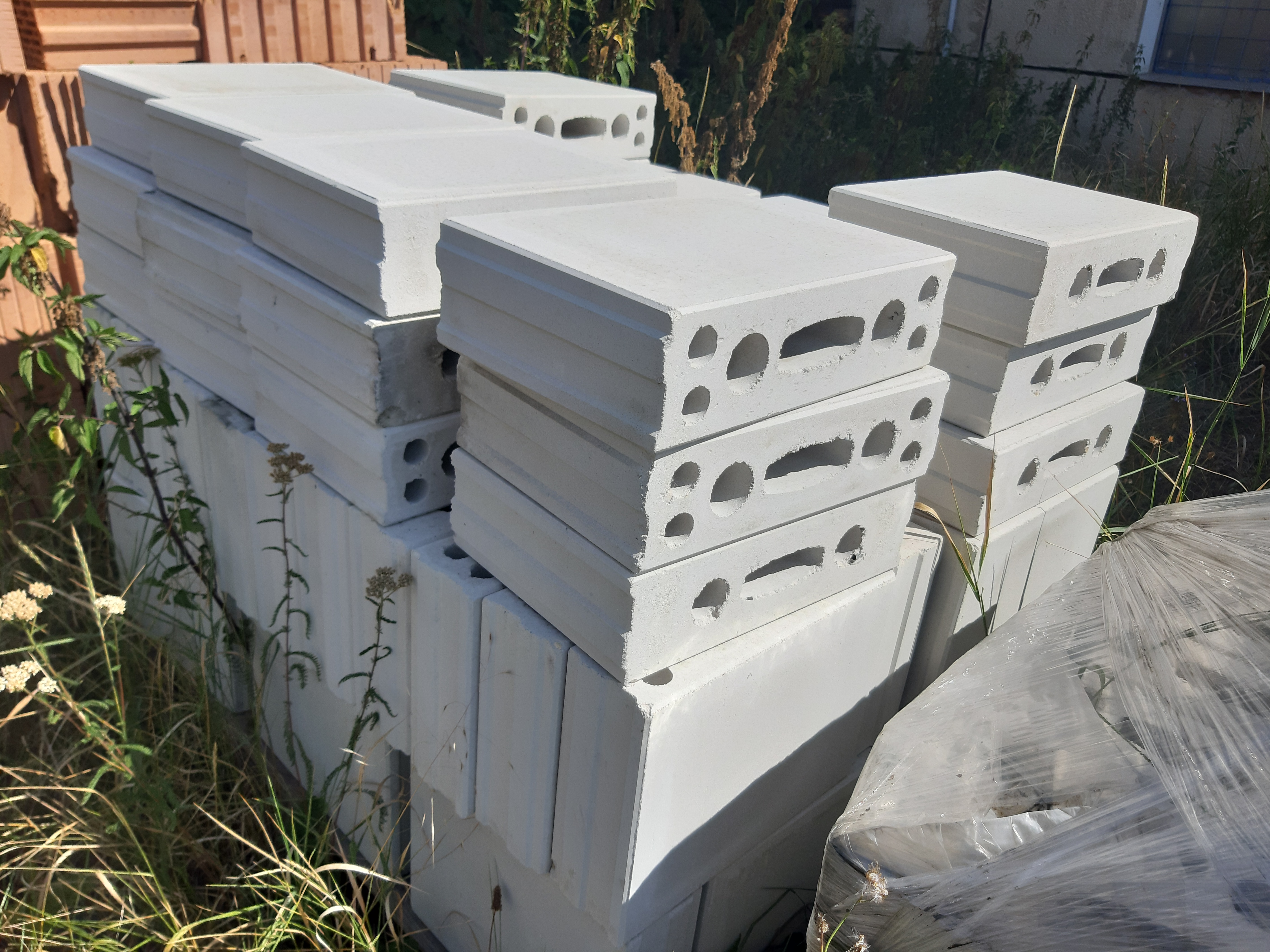

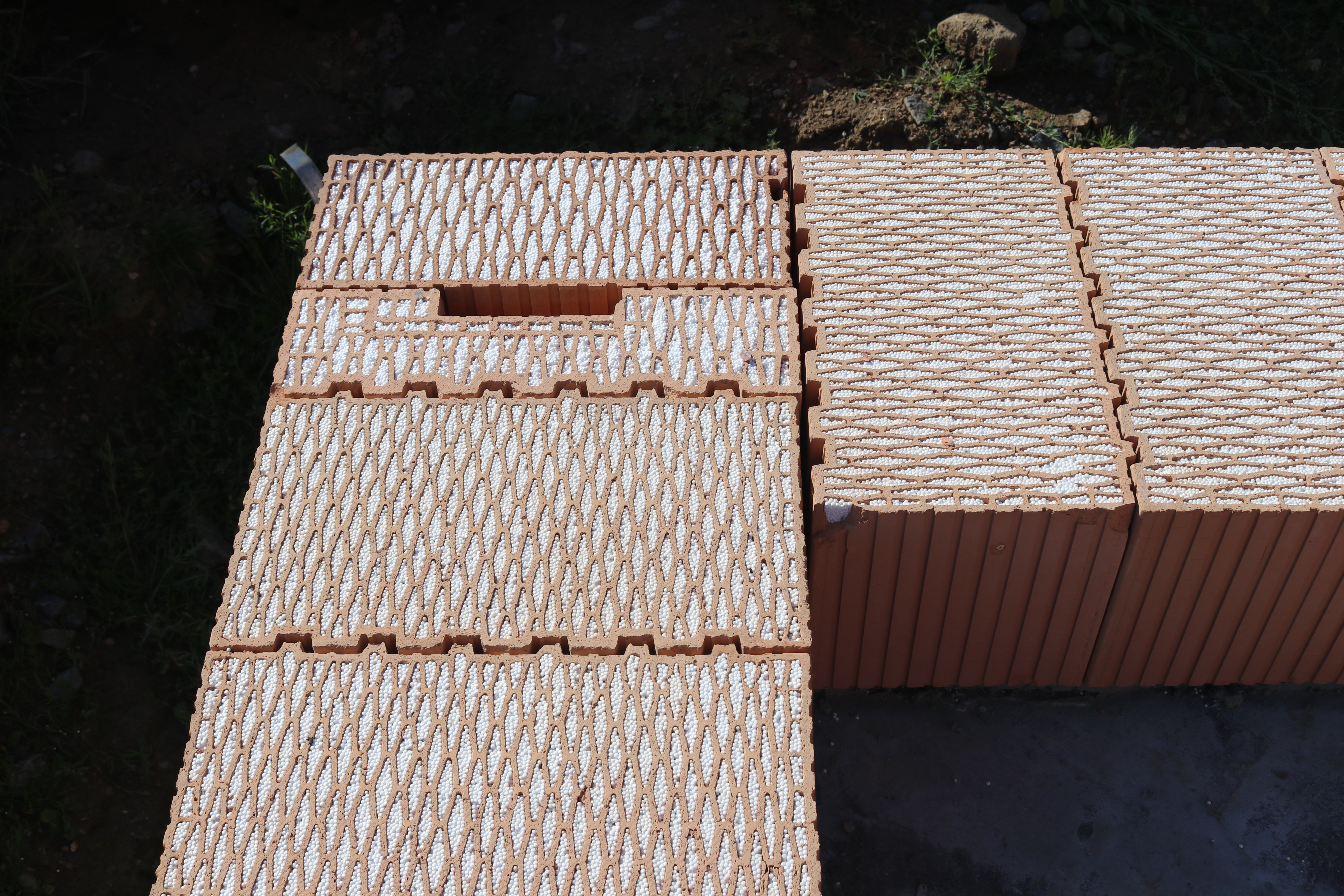

Zdicí prvek je předem zhotovený prvek určený pro uložení ve zdivu. Zdicí prvek může být z různých materiálů.

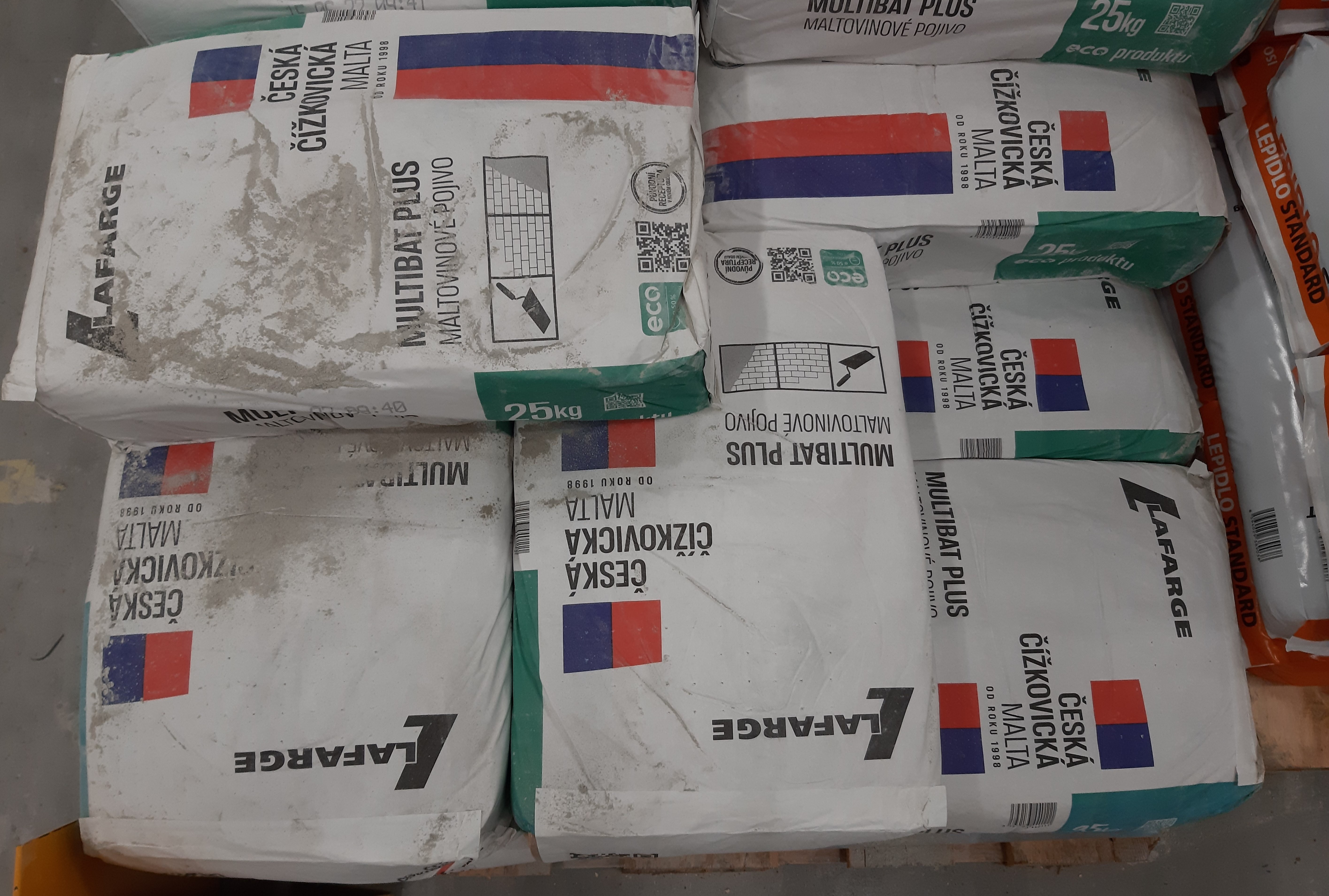

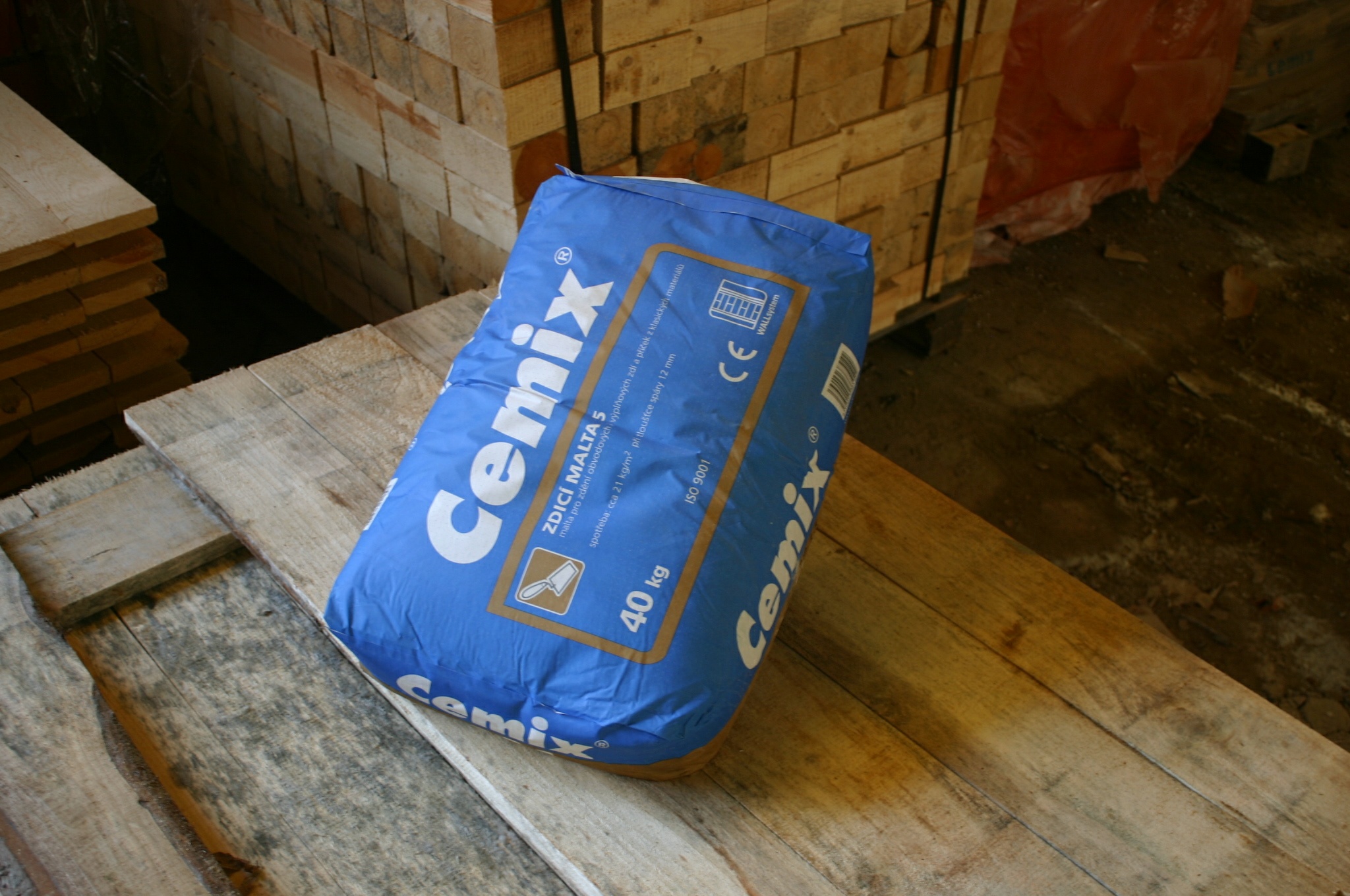

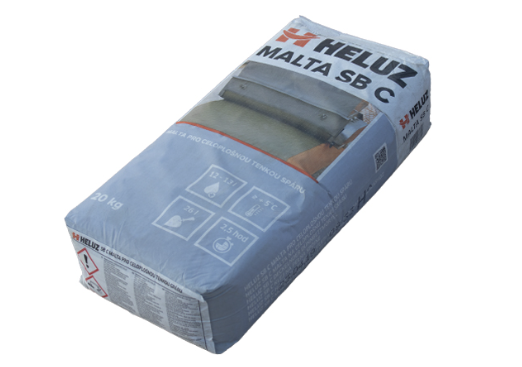

Malty

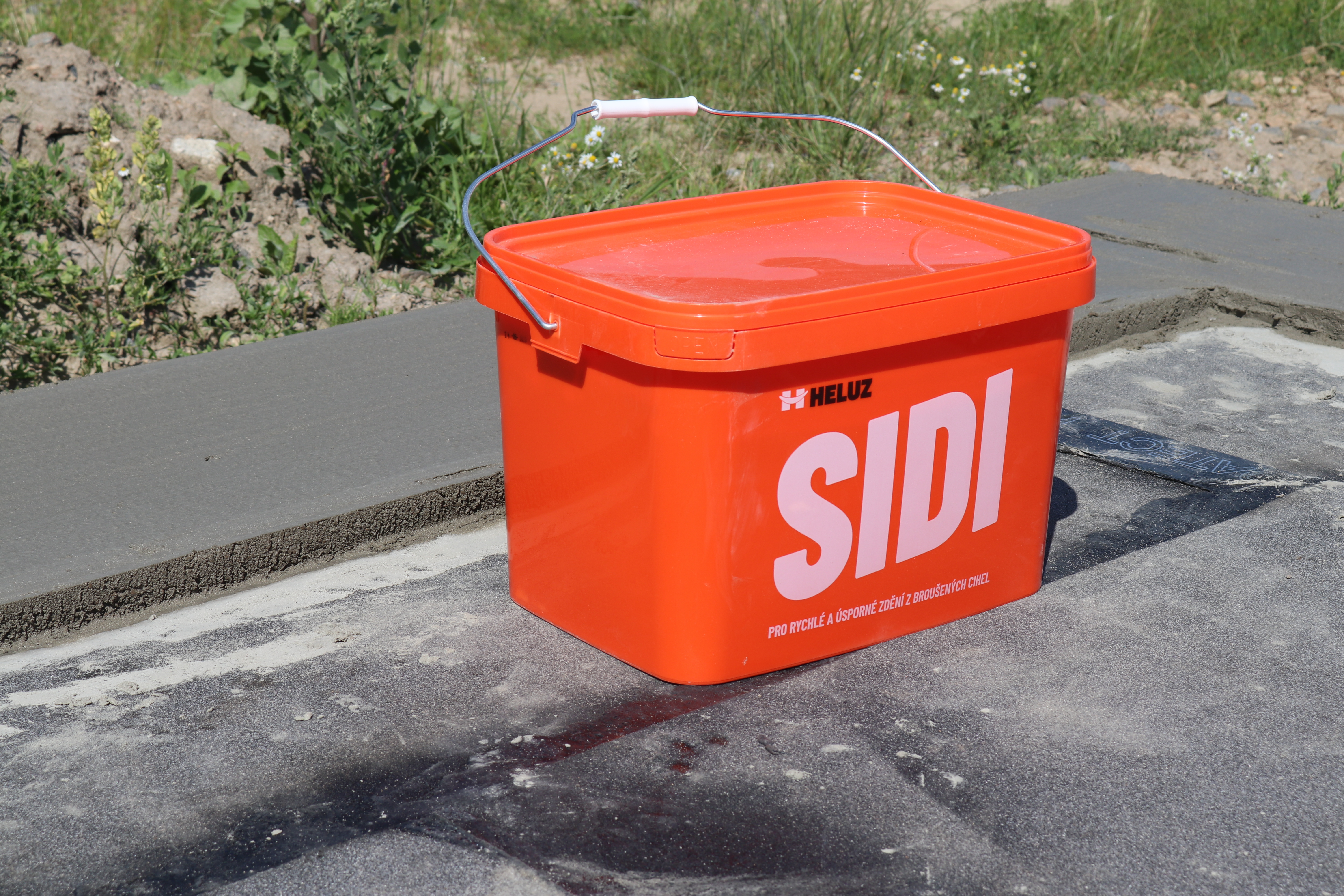

Směs jednoho či více anorganických pojiv, kameniv, vody a někdy příměsí a/nebo přísad. Malty se používají pro ukládání, spojování a spárování zdiva.

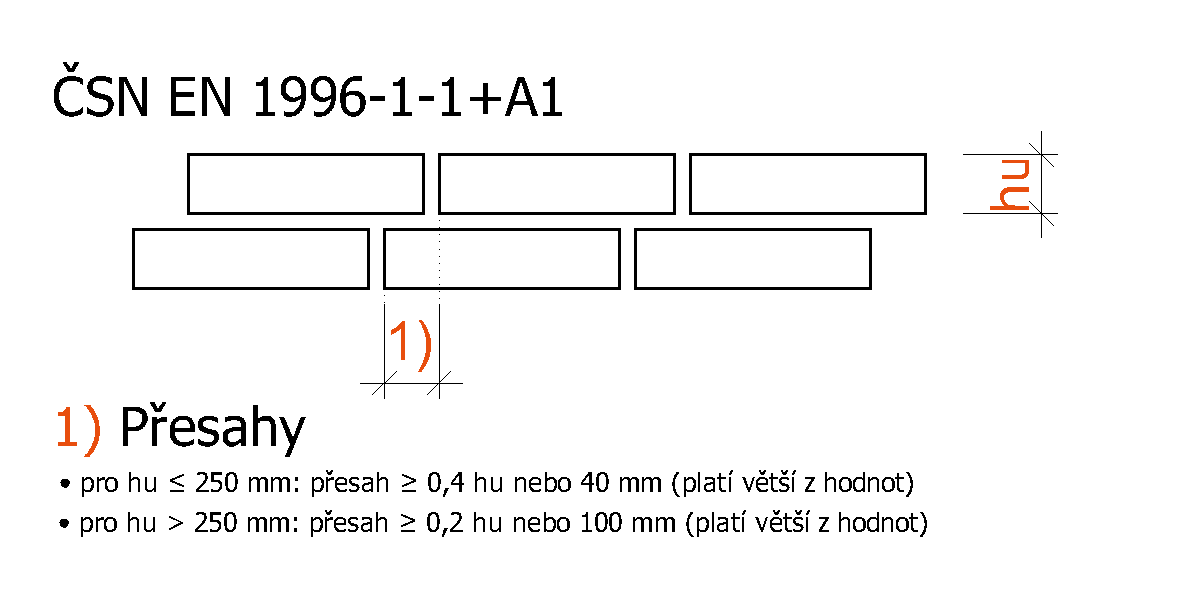

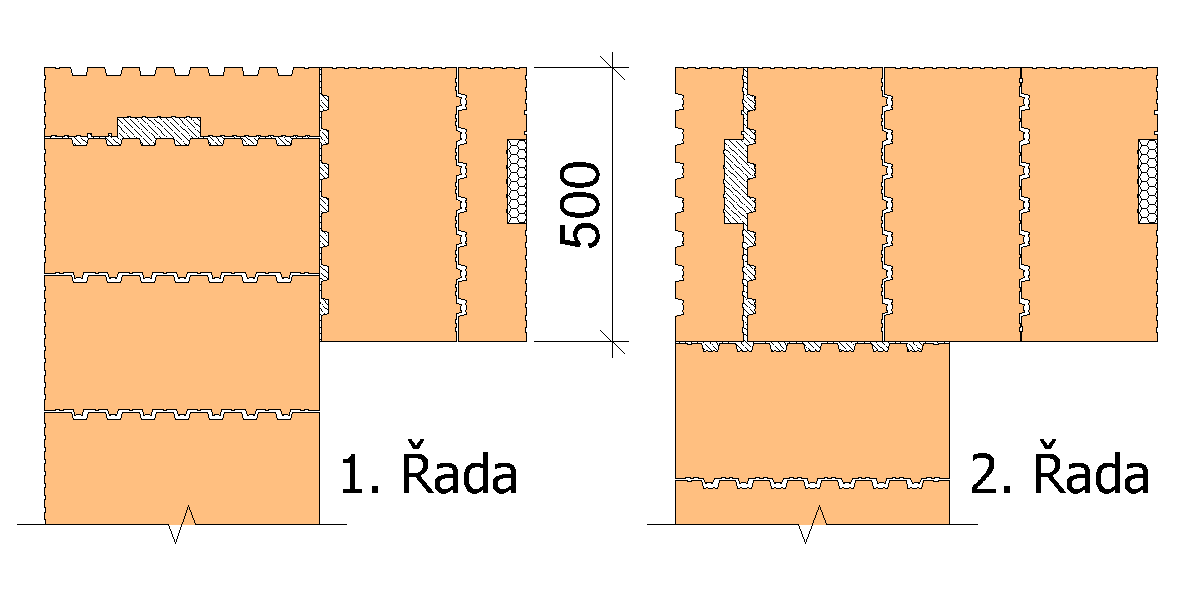

Vazba zdiva

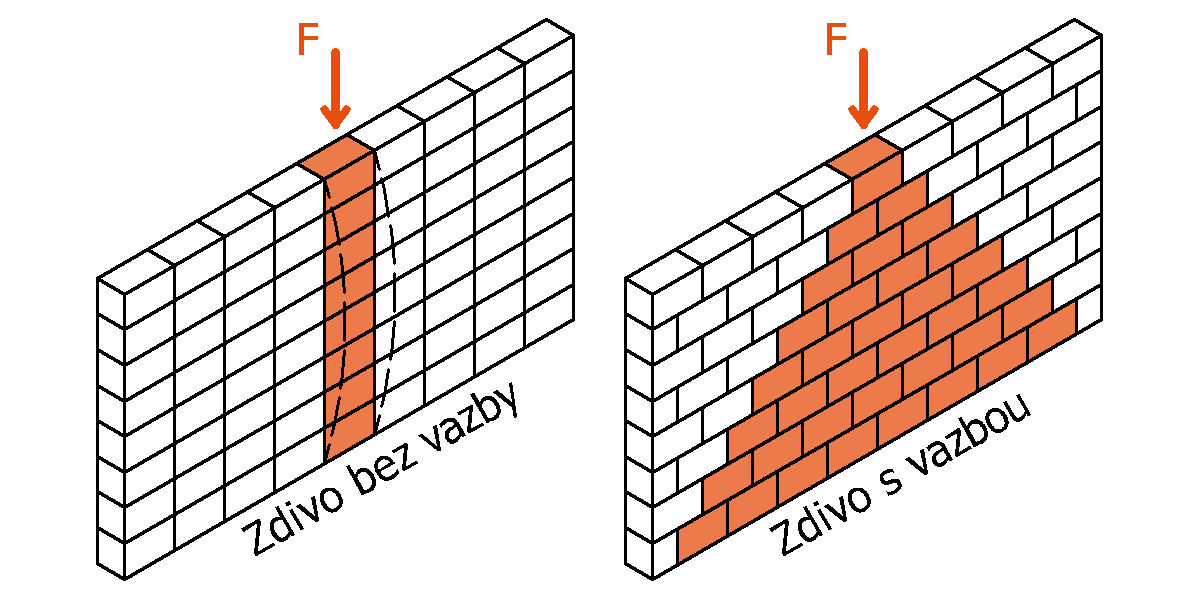

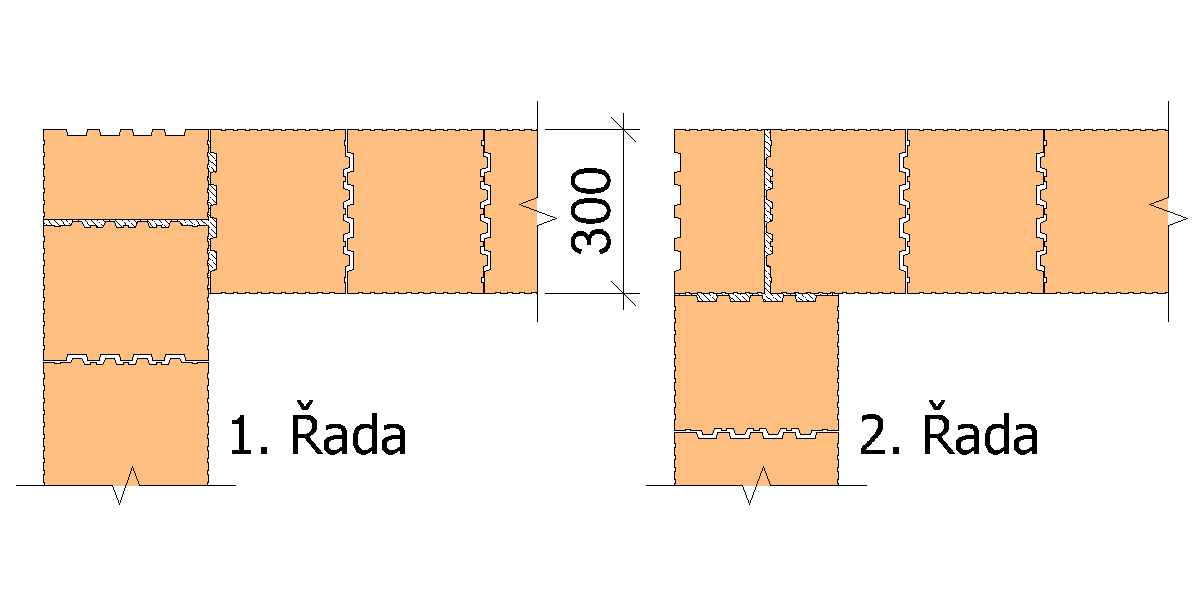

Vazbou zdiva rozumíme takové sestavení zdicích prvků, u které ve dvou sousedních vrstvách neprobíhají styčné spáry nad sebou. Dodržení správné převazby zdicích prvků v jednotlivých řadách zdiva je základní předpoklad pro dosažení deklarované pevnosti zdiva.

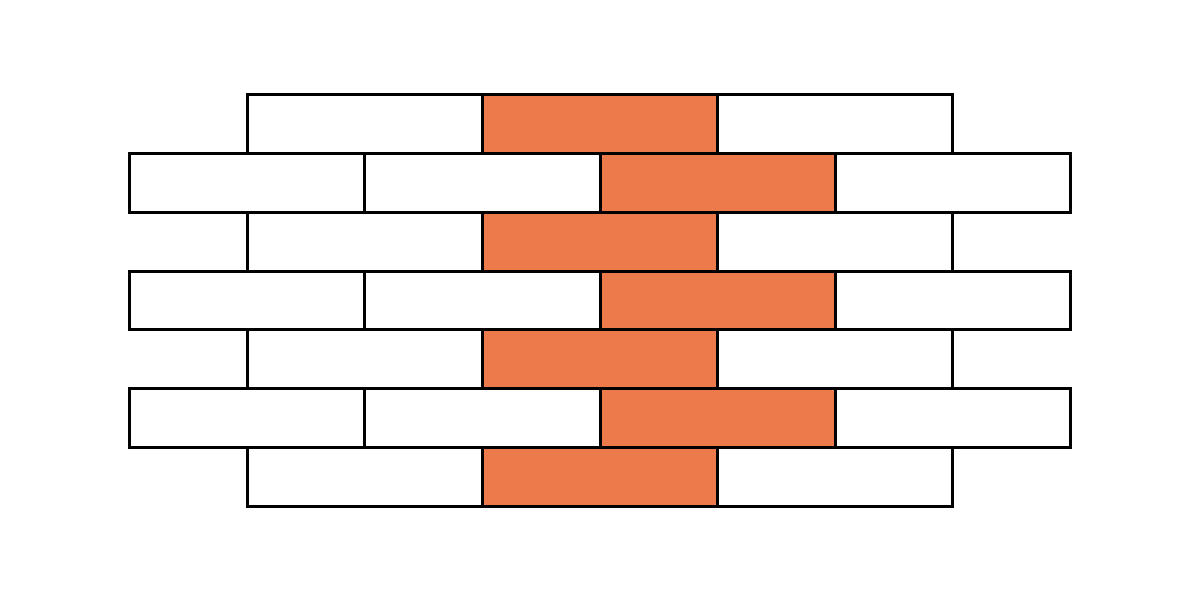

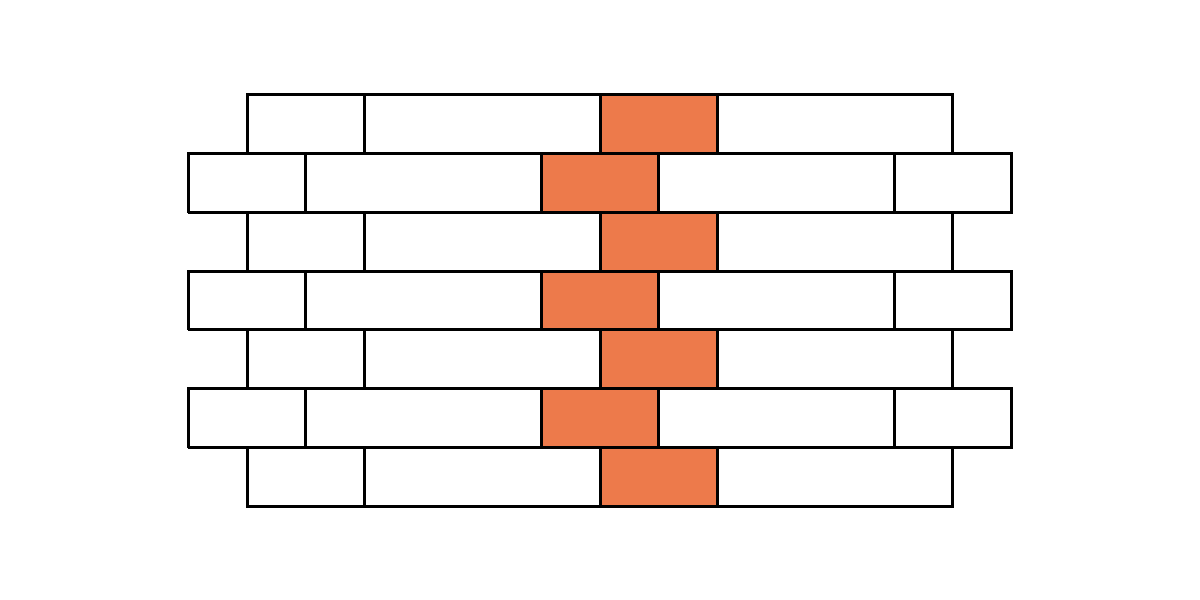

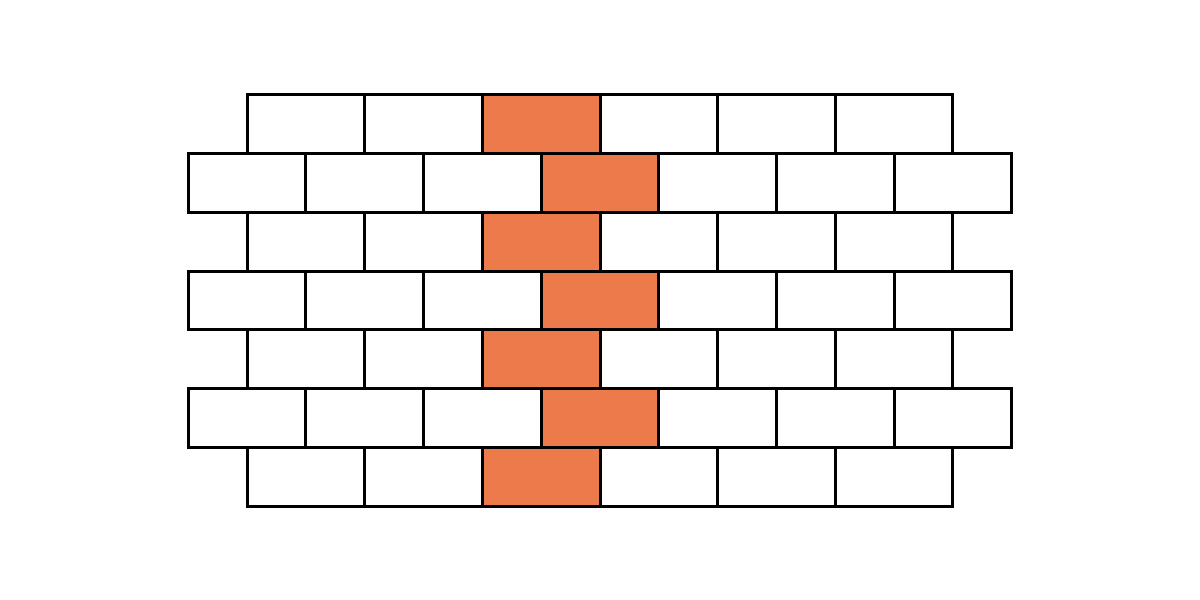

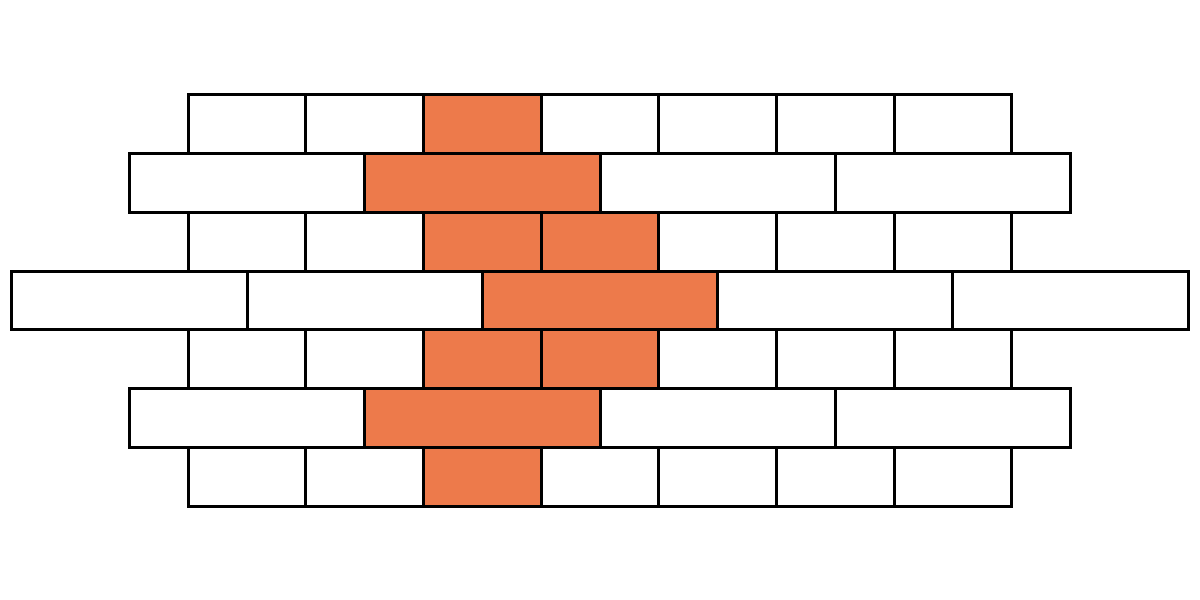

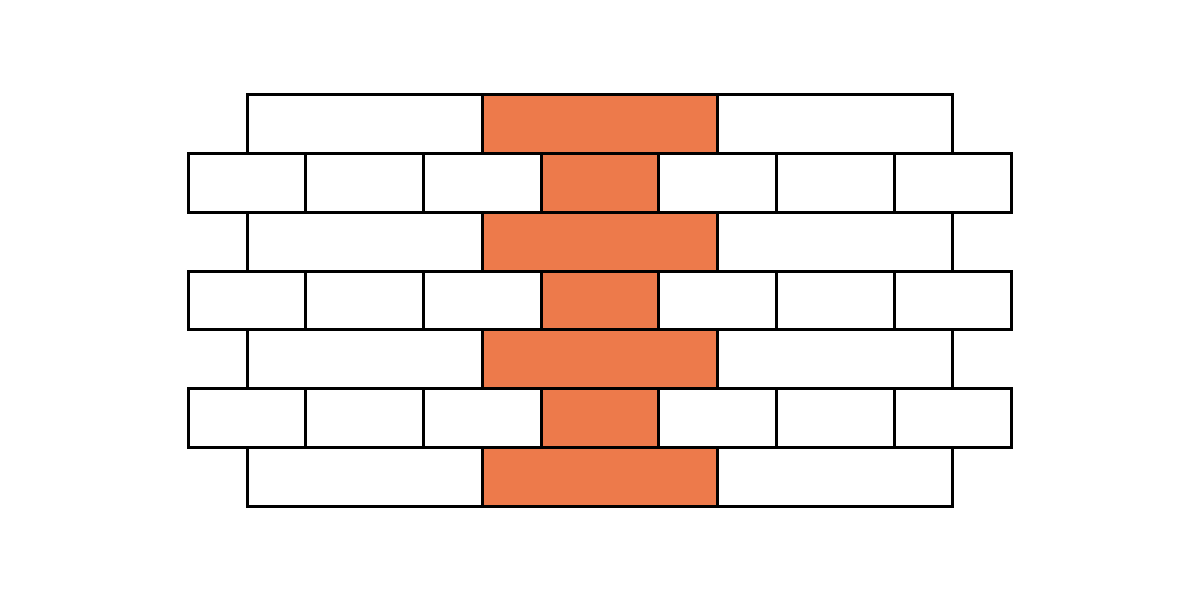

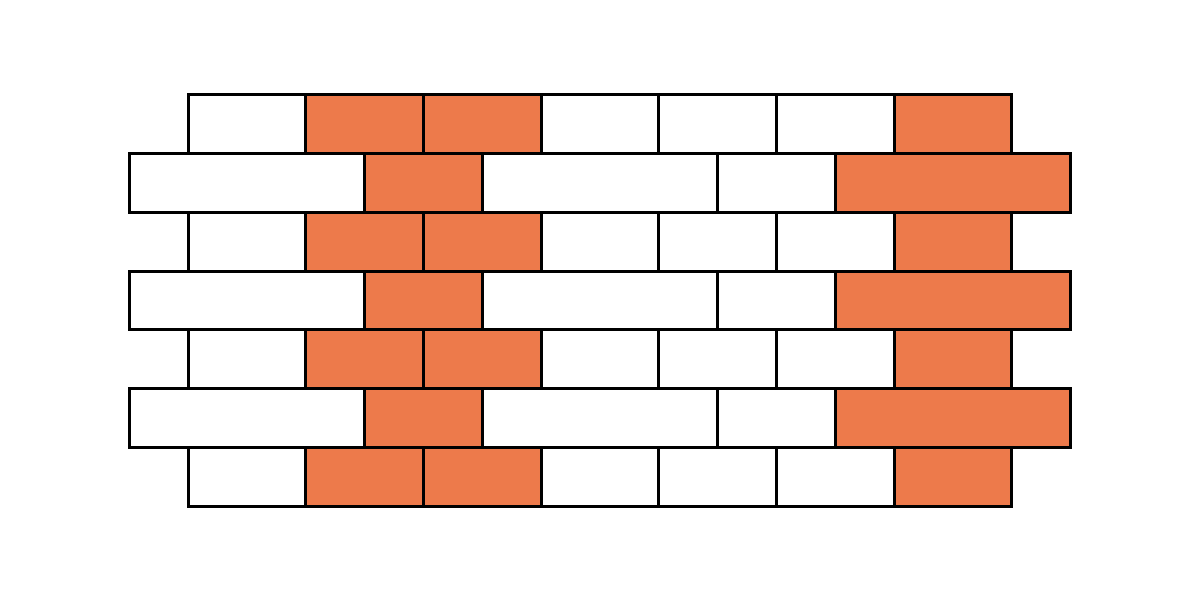

Vazby zdiva z cihel plných pálených

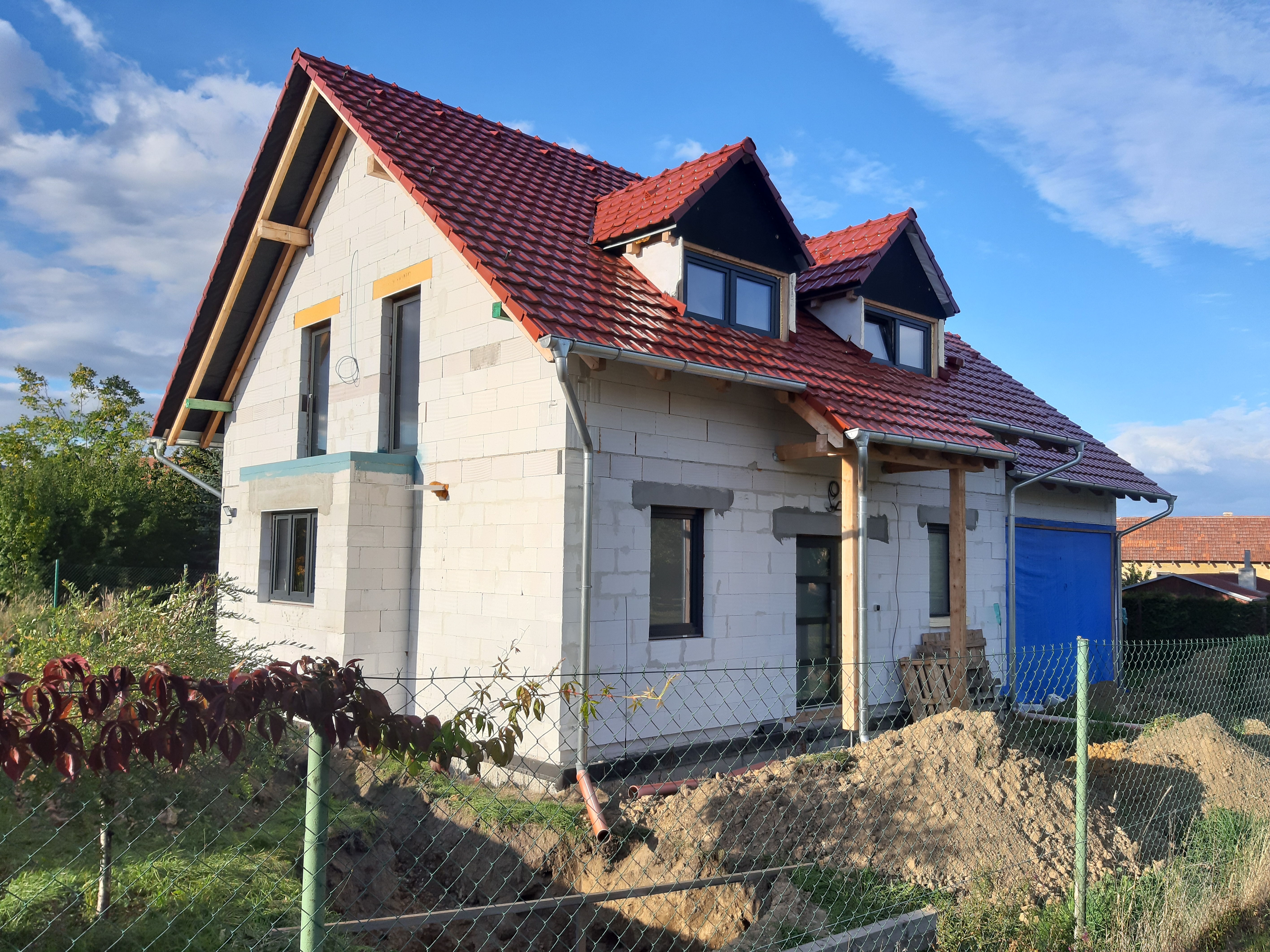

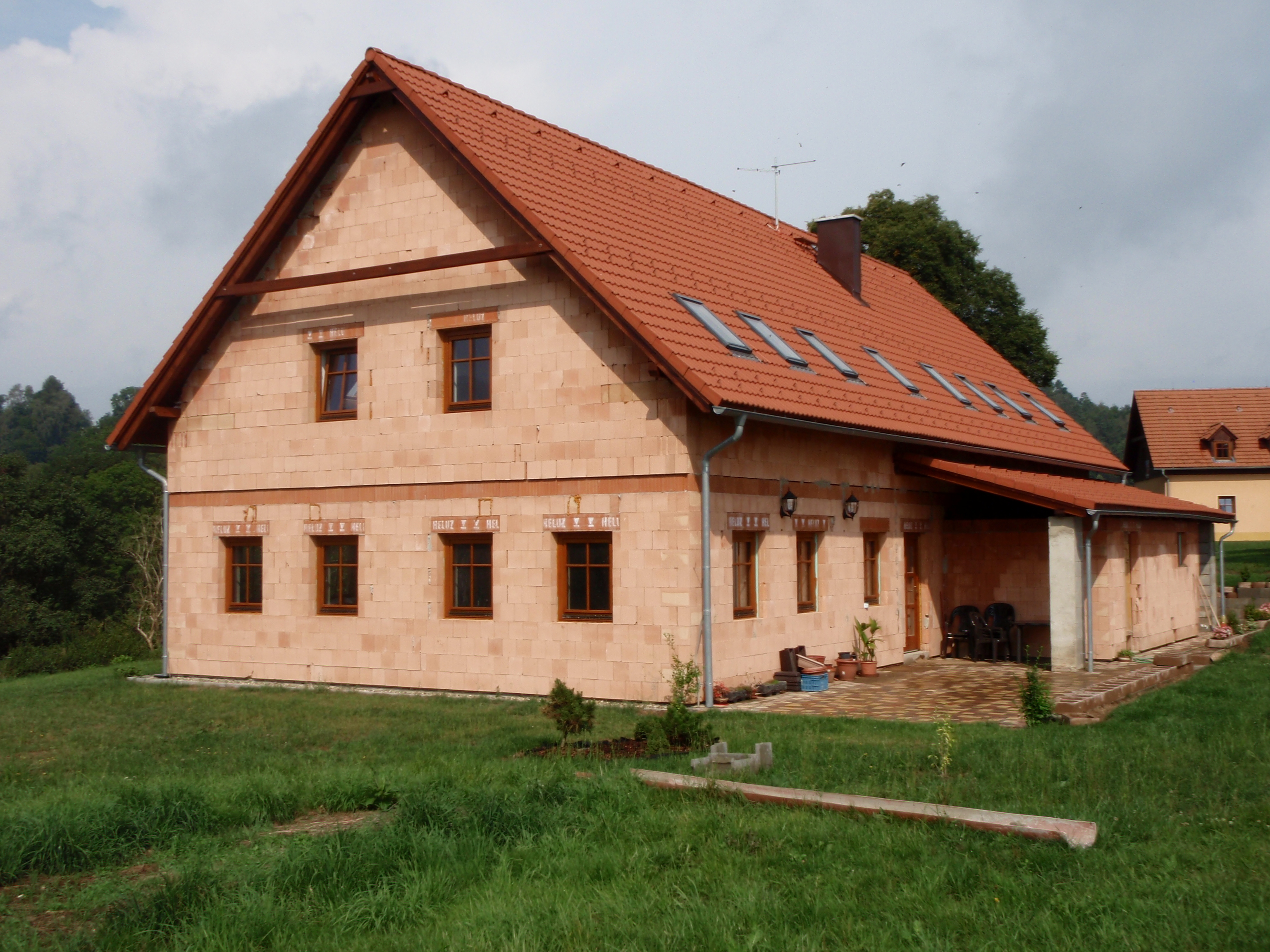

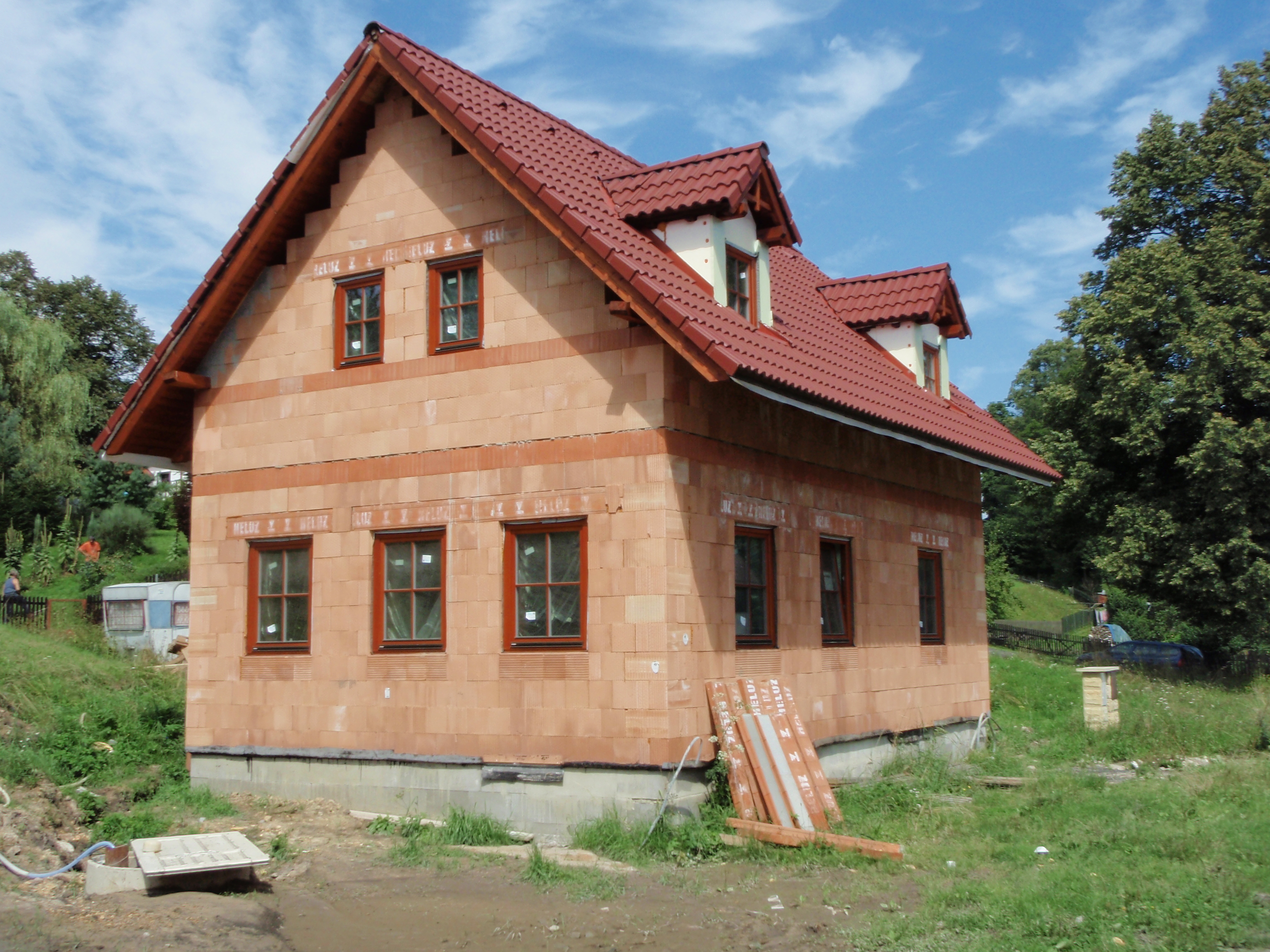

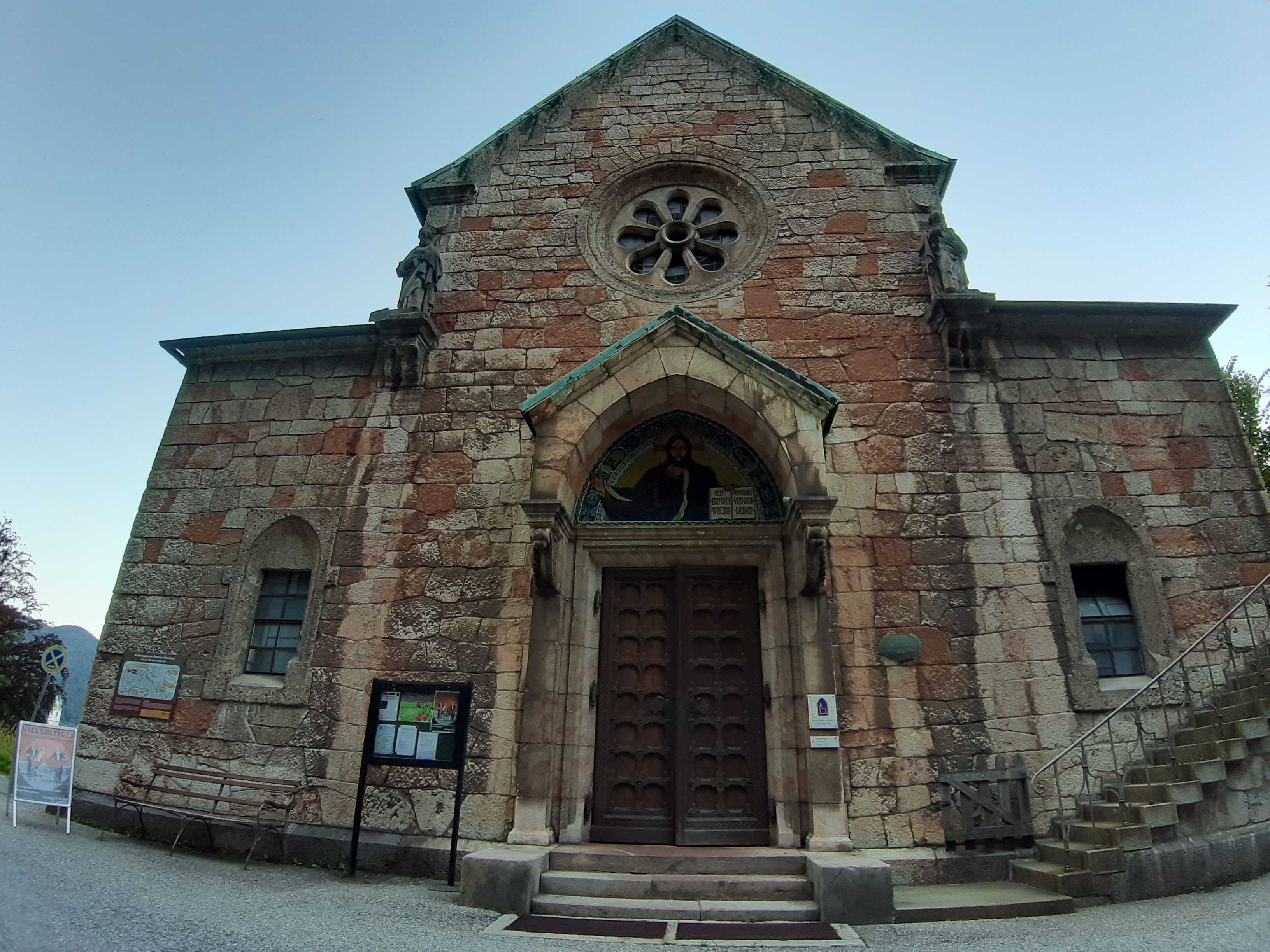

Příklady zděných konstrukcí
Monolitické konstrukce
Monolitické konstrukce jsou realizované přímo na stavbě odlitím do bednění. Jedná se zpravidla o betonové či železobetonové konstrukce.
| Výhody | Nevýhody |
|
Tvarová rozmanitost Velká únosnost v tlaku i ohybu U stěn dobré akustické a protipožární vlastnosti Lze navrhovat tenké stěny a subtilní sloupy Snadné provedení tuhých spojů jednotlivých konstrukčních prvků |
Bednění a odbedňování konstrukce Únosnost kontrukce až po vytvrdnutí Mokrý proces na stavbě (nutné technologické přestávky) Provádění omezeno na povětrnostních podmínkách Reologické změny betonu Technologická náročnost |

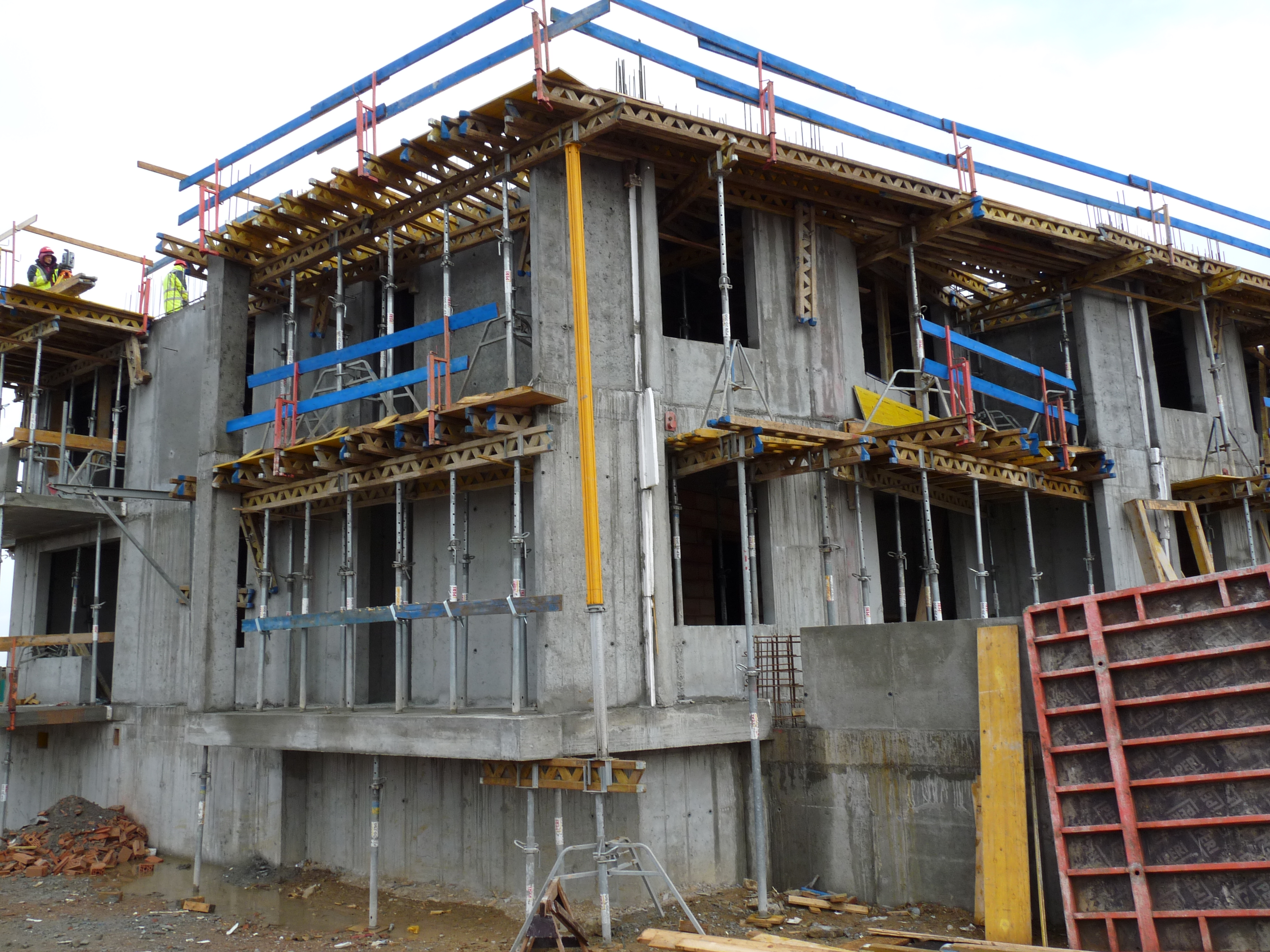

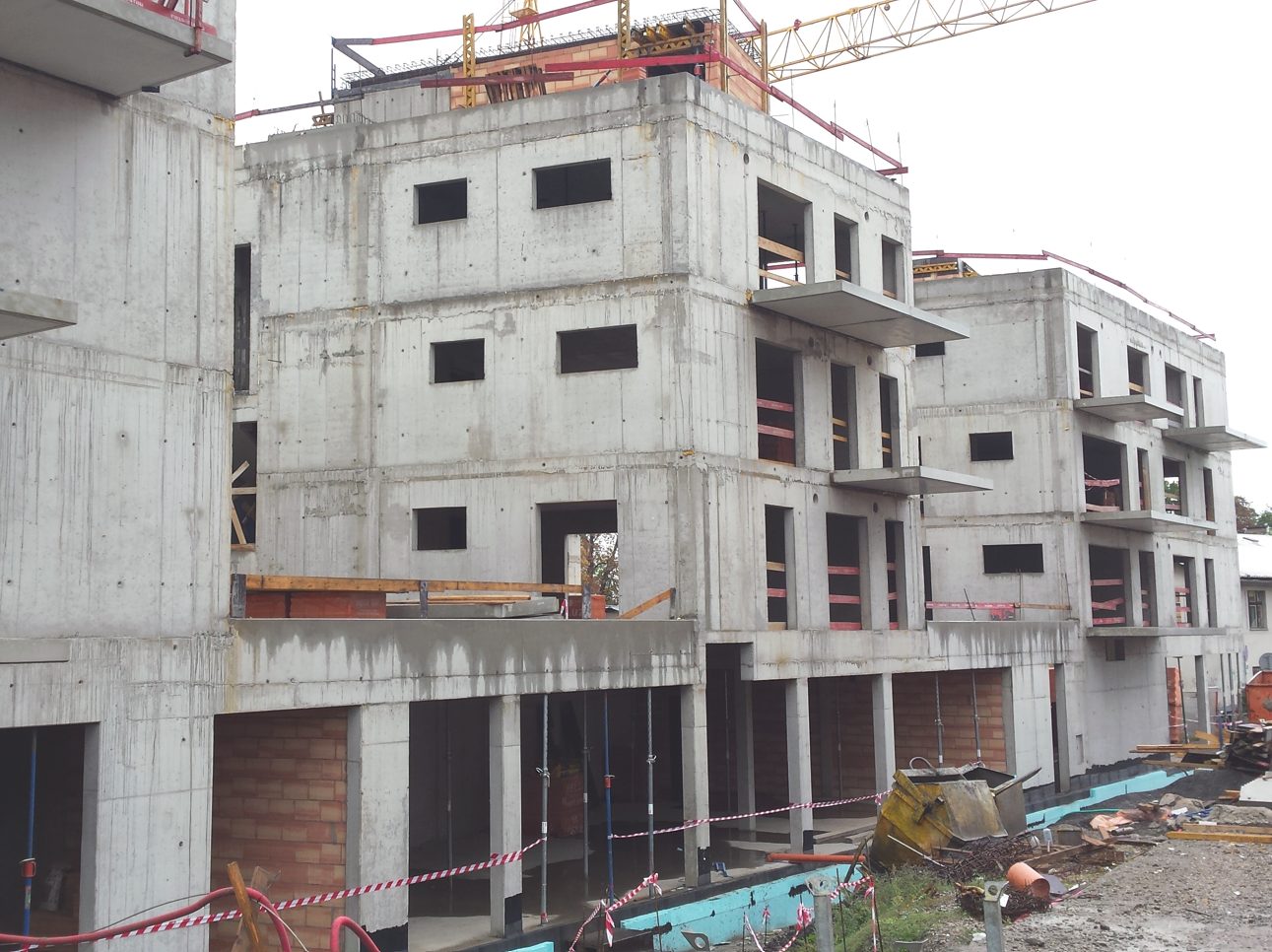

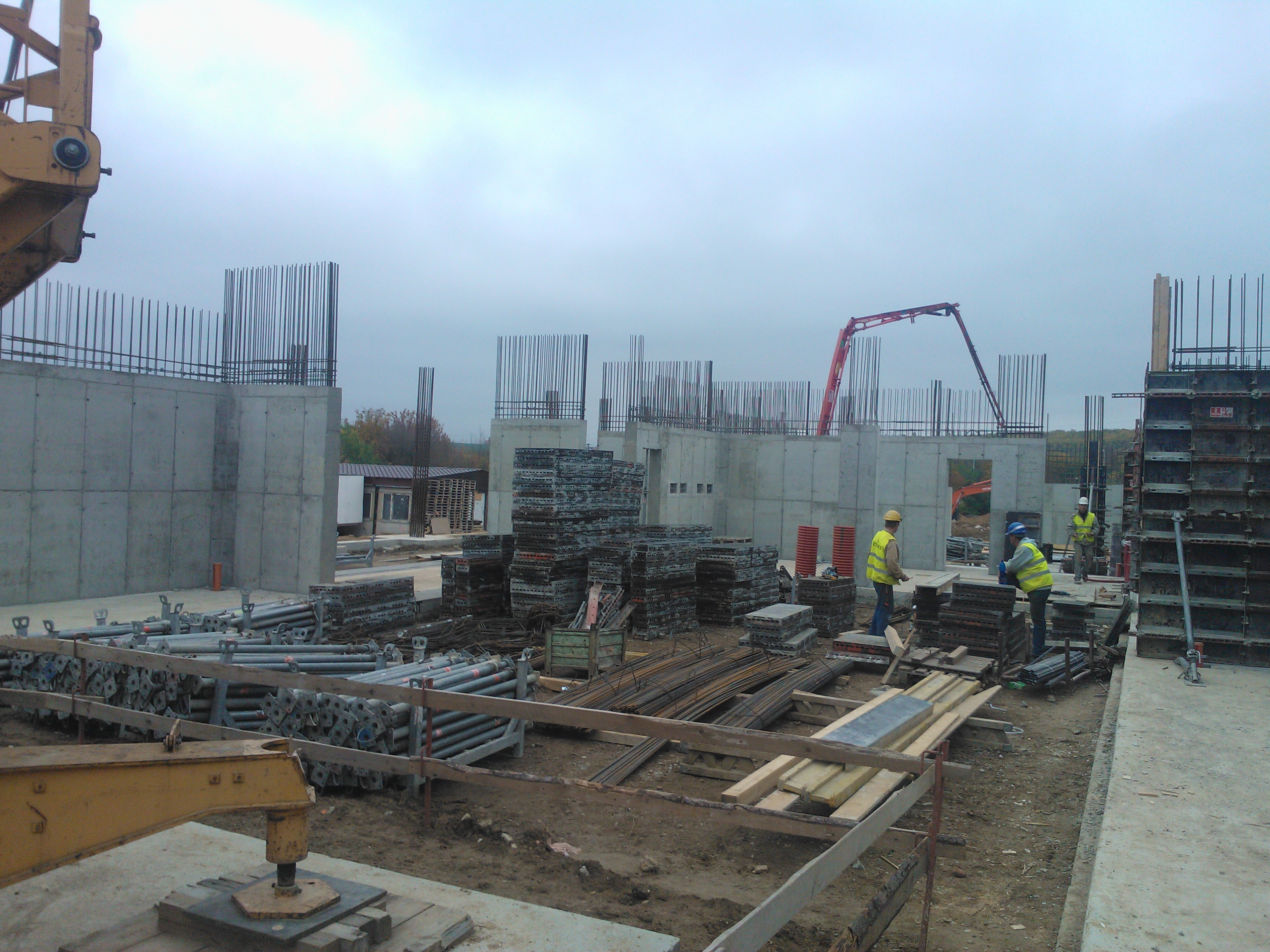

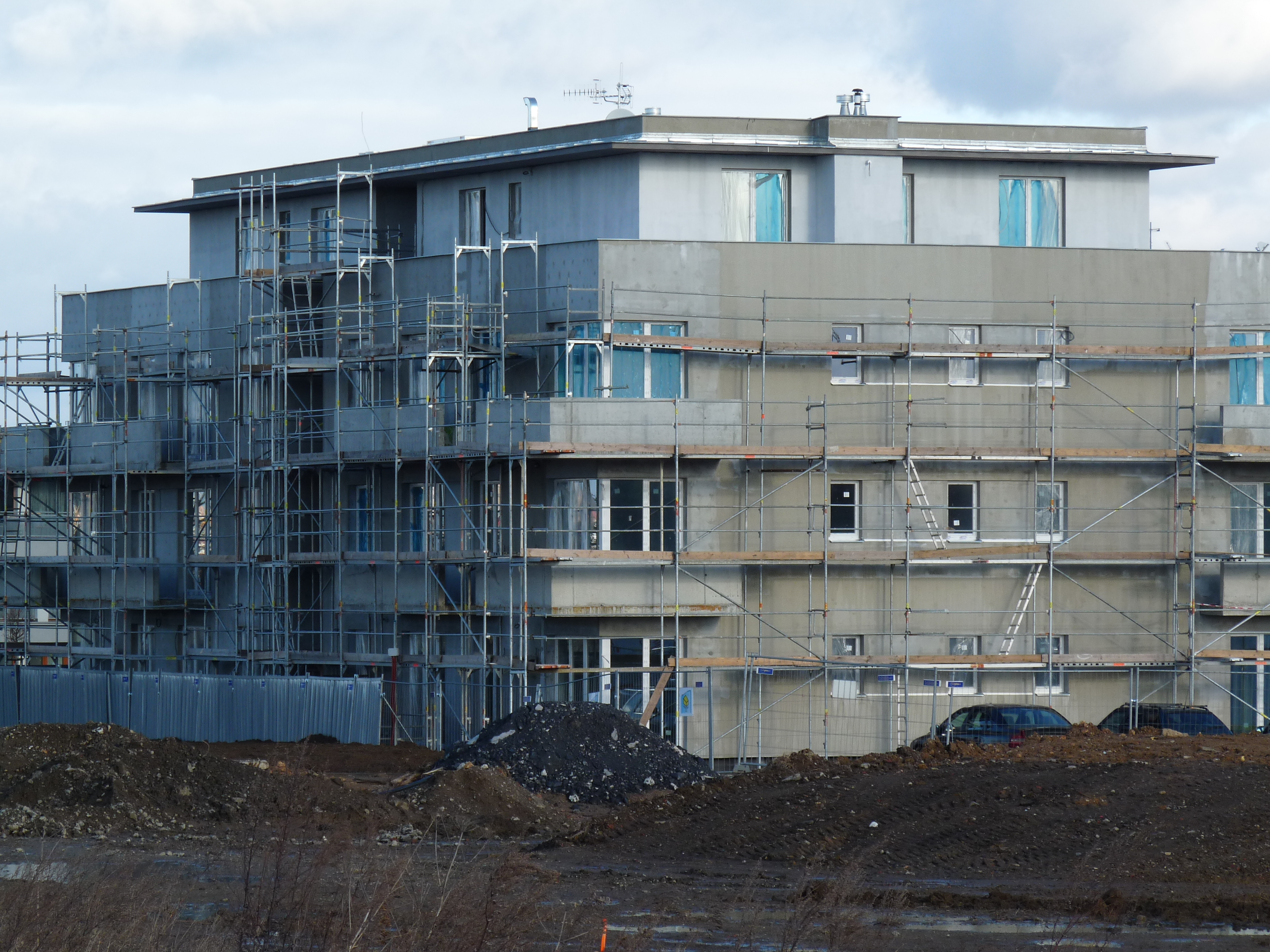

Příklady monolitických konstrukcí
Prefabrikované konstrukce
Jedná se o konstrukce, které jsou na stavbě složeny z předem připravených dílců. Tyto prefabrikované dílce jsou obvykle realizovány mimo staveniště ve výrobní hale – výrobně prefabrikovaných konstrukcí.
Prefabrikované konstrukce jsou na stavbu transportovány a následně osazeny na předem určené místo podle montážního plánu.
Materiál prefabrikátů: Železobeton, ocel, dřevo, keramika
| Výhody | Nevýhody |
|
Rychlost výstavby Okamžitá únosnost prefabrikovaných prvků Výroba v laboratorních podmínkách – kvalita konstrukčních prvků Eliminace reologických změn betonu Prefabrikované nosné stěnové panely od tloušťky 100 mm, sloupy od 150/150 mm |
Náročný transport Nutno řešit stykování Nutno zajistit vzájemné spolupůsobení jednotlivých prefabrikovaných prvků Prvky nutno posoudit na jednotlivé montážní stavy (manipulace, transport, montáž) |

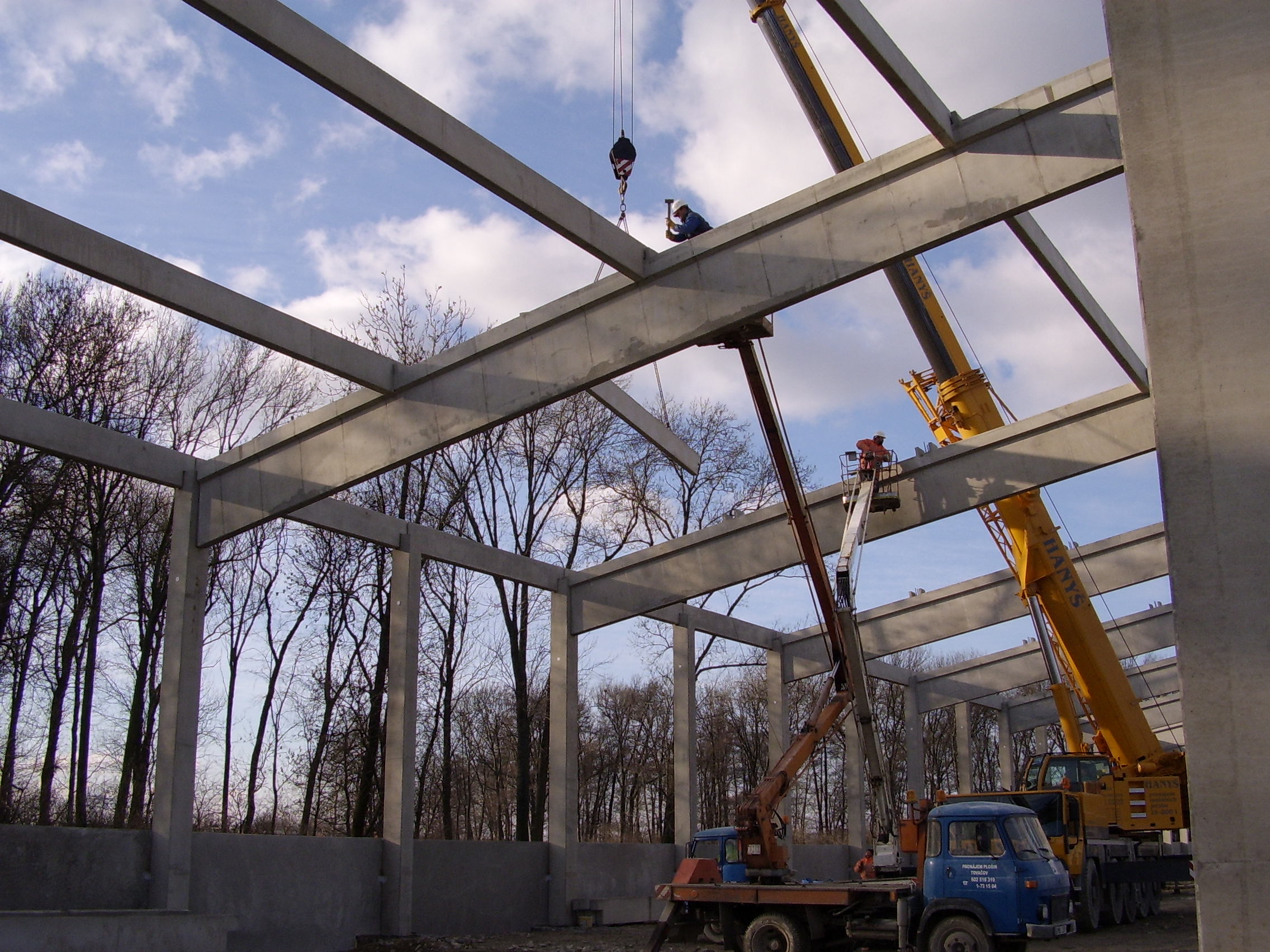

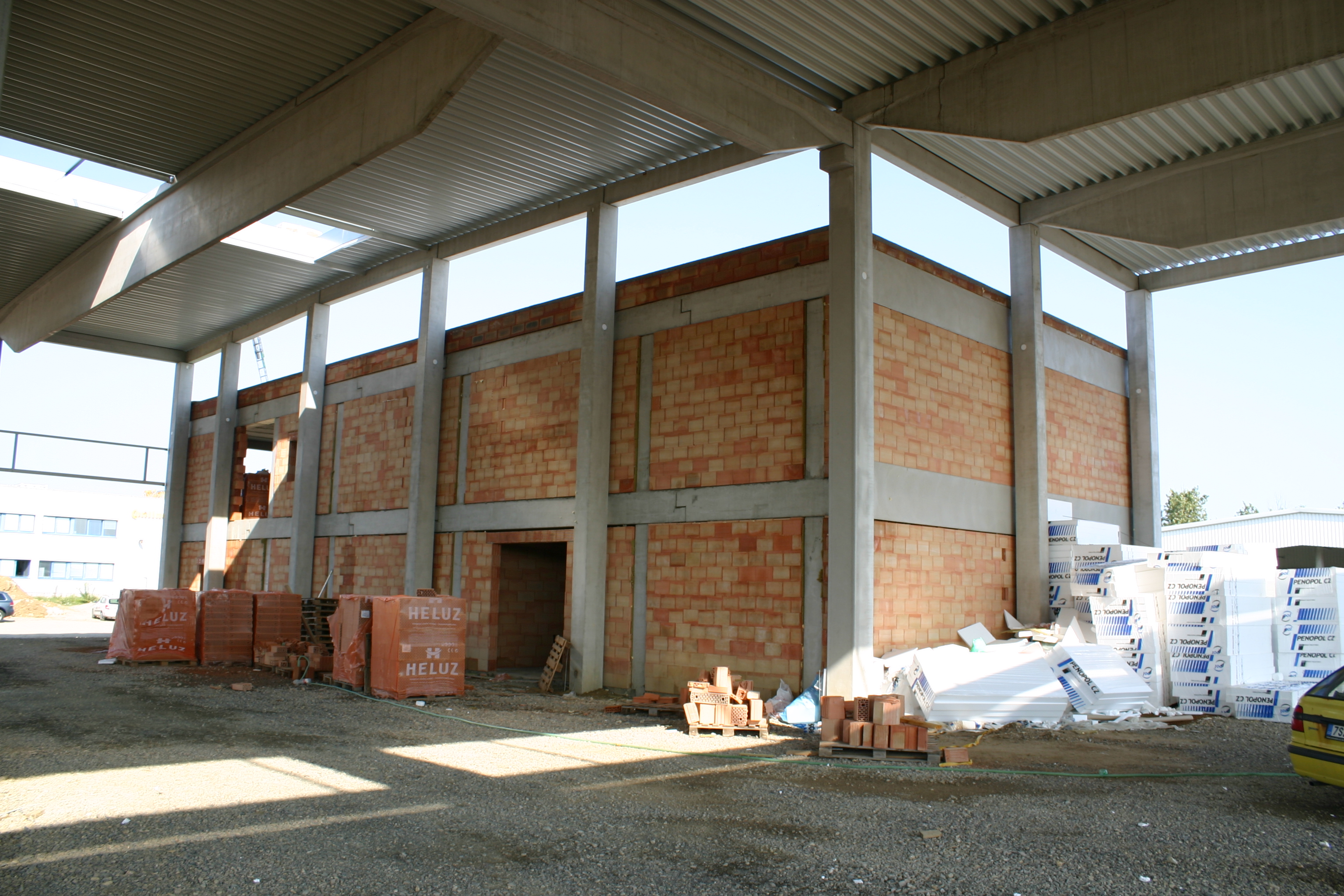

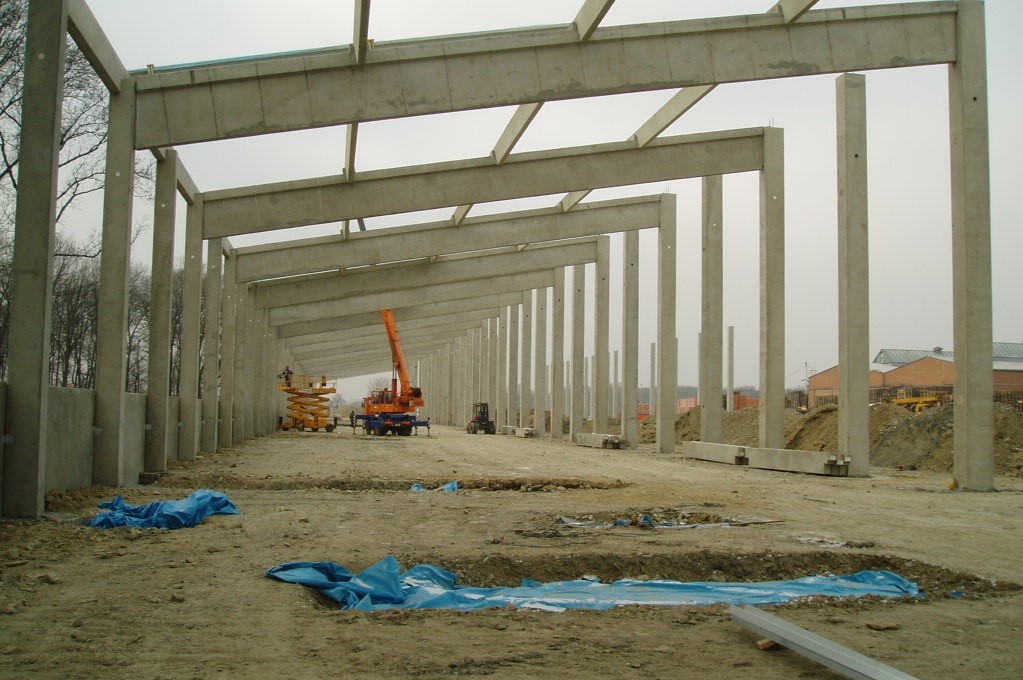

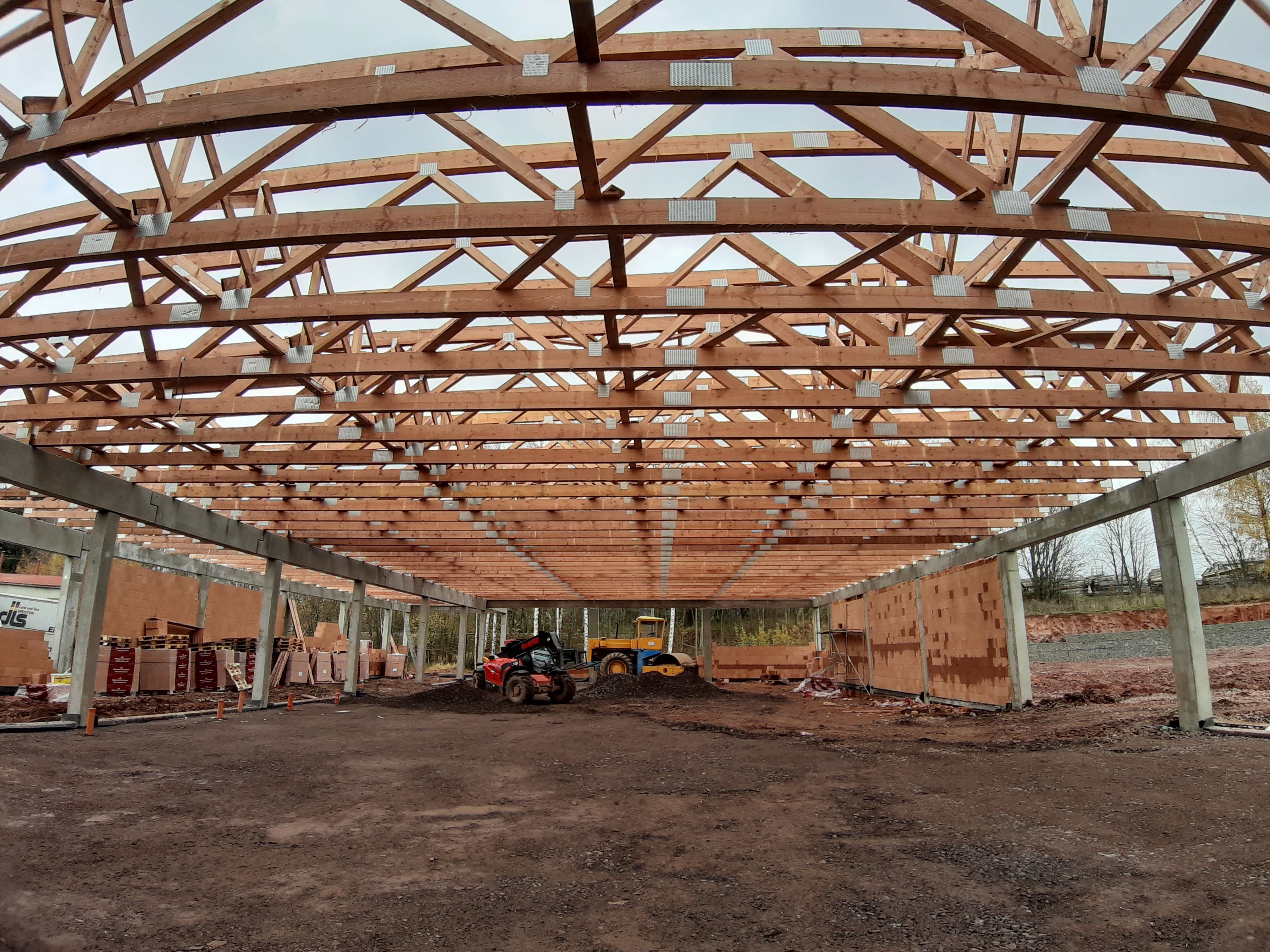

Příklady prefabrikovaných konstrukcí
Prefa-monolitické konstrukce
Jedná se o konstrukce, kde část prvků je připravena předem ve výrobní prefabrikované hale, ale zmonolitnění konstrukce jako celku je provedeno až na stavbě.
Prvky sami o sobě nemají dostatečnou únosnost, obvykle jsou navrženy pouze na jednotlivé manipulační stavy.
| Výhody | Nevýhody |
|
Snazší manipulace a doprava Prvky často tvoří tzv. ztracené bednění (obsahují nosnou výztuž) Částečná eliminace mokrého procesu na stavbě |
Nutné dočasné podepření Mokrý proces na stavbě Nutná zvedací technika i technologie na zmonolitnění |

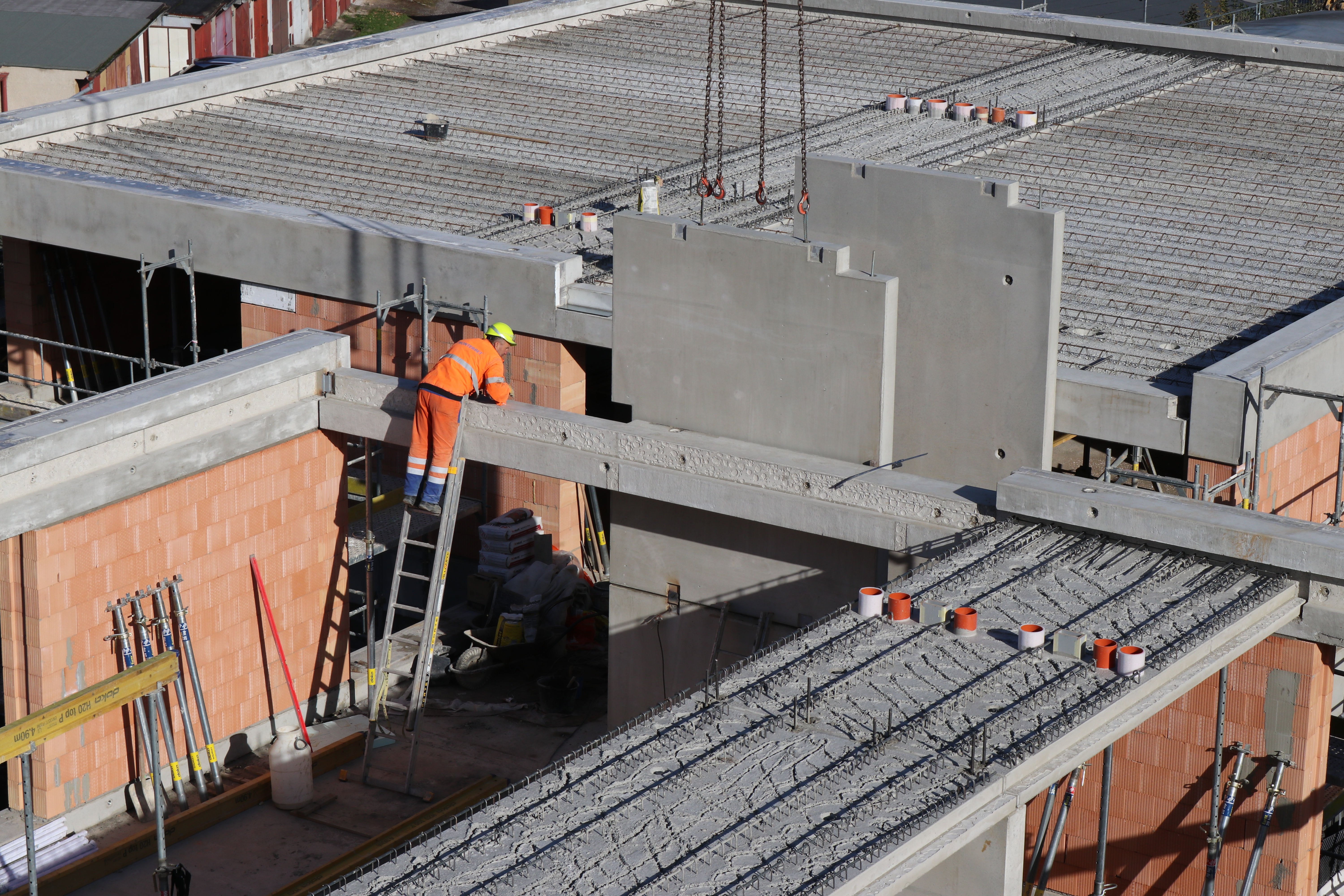

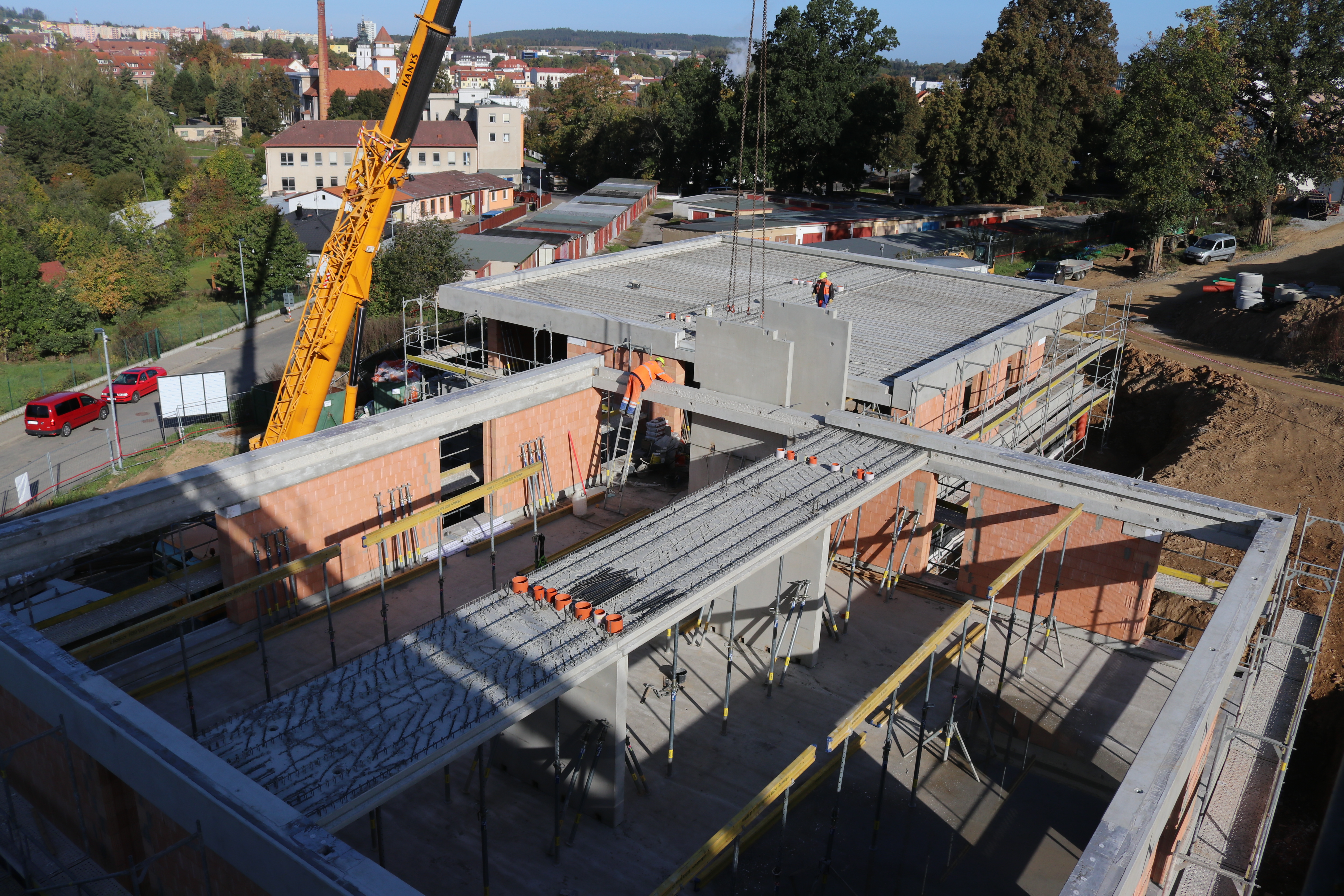

Příklad prefa-monolitické konstrukce
