Montáž keramického komína Schiedel UNI ADVANCED

Schiedel UNI ADVANCED je vícevrstvý komínový systém stavebnicového charakteru s keramickou vložkou. Nejčastěji se montuje současně s hrubou stavbou domu. K dispozici je podrobný montážní návod a několik dalších dílčích návodů pro montáž některého dodatečného příslušenství. Součástí systému je tenkostěnná keramická vložka délky 66 cm s hrdlovými spoji. Její použití zrychluje montáž a zvyšuje bezpečnost spojů. Vložku je možno, na rozdíl od „klasických“ šamotových vložek, krátit a tak lépe přizpůsobit výškovou polohu otvorů v komíně požadavku projektu.

Před začátkem montáže

Zkontrolujte kompletnost dodávky a neporušenost jednotlivých dílů.
Seznamte se s projektem, s umístěním komína, s výškou a orientací otvorů. Zkontrolujte, zda nedojde ke kolizím s ostatními konstrukcemi – krovem apod.
Montáž provádějte pečlivě podle přiloženého montážního návodu.
Komín musí být založen na pevném, dostatečně únosném základu.

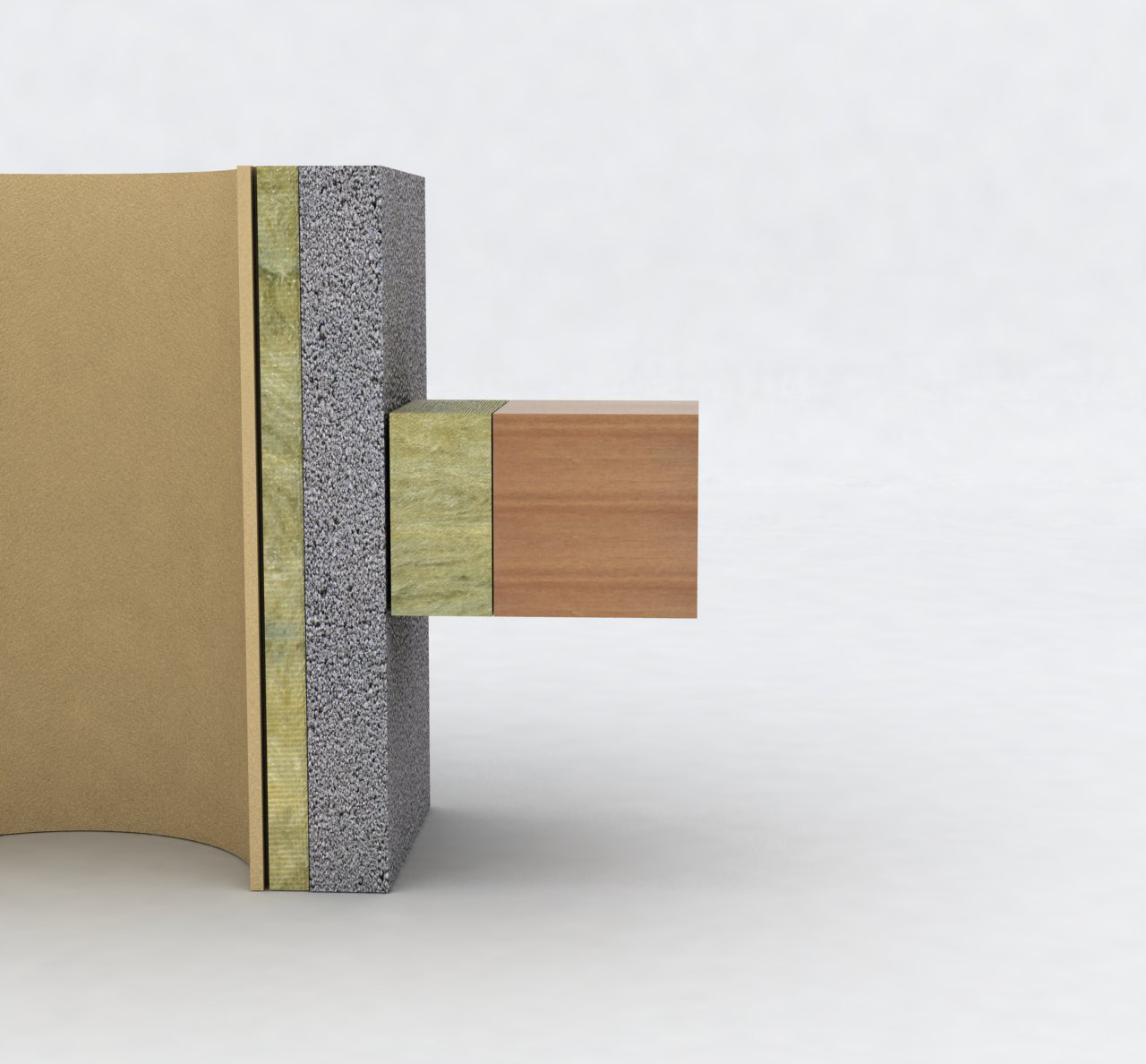

Při montáži respektujte zásadu důsledné dilatace vnitřní keramické vložky vůči komínovému plášti po celé výšce. Montáž provádějte při teplotě min. + 5 °C.

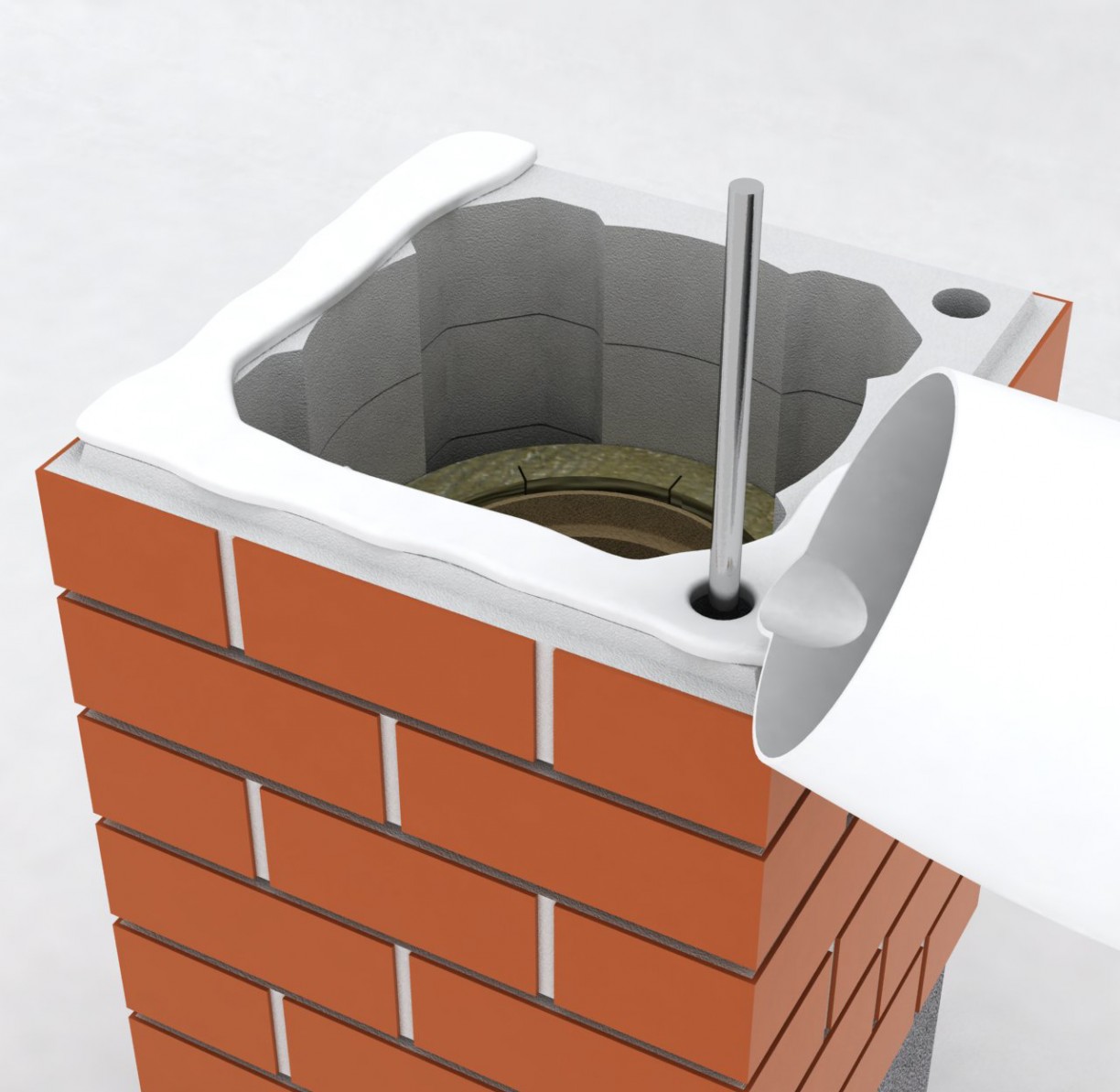

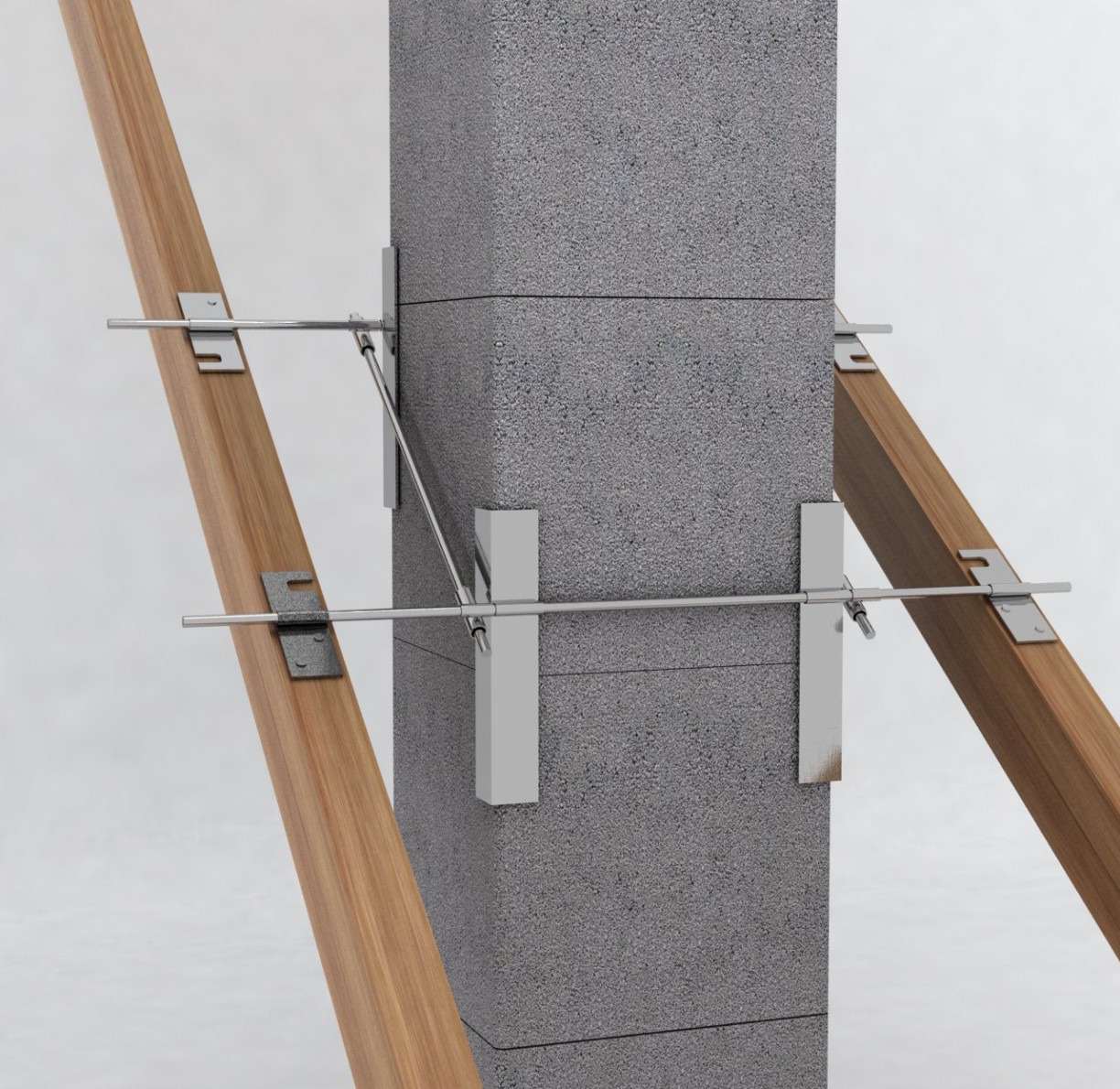

Komín je třeba každé cca 4 běžné metry bočně zajistit, například při průchodu stropní konstrukcí. Při průchodu střechou použijte kotevní prvek do krovu. Pro další potřebné statické zajištění je možné vložení výztužných tyčí do armovacích otvorů v rozích tvárnic a zalití zálivkou podle technických podkladů.

Založení komína pomocí prefabrikované paty (výška 66 cm)

Při stavbě komína je vždy nejvíce pracné jeho založení. Použití prefabrikované paty proto výrazně zrychlí celkovou montáž a zároveň eliminuje případné montážní chyby v této oblasti.

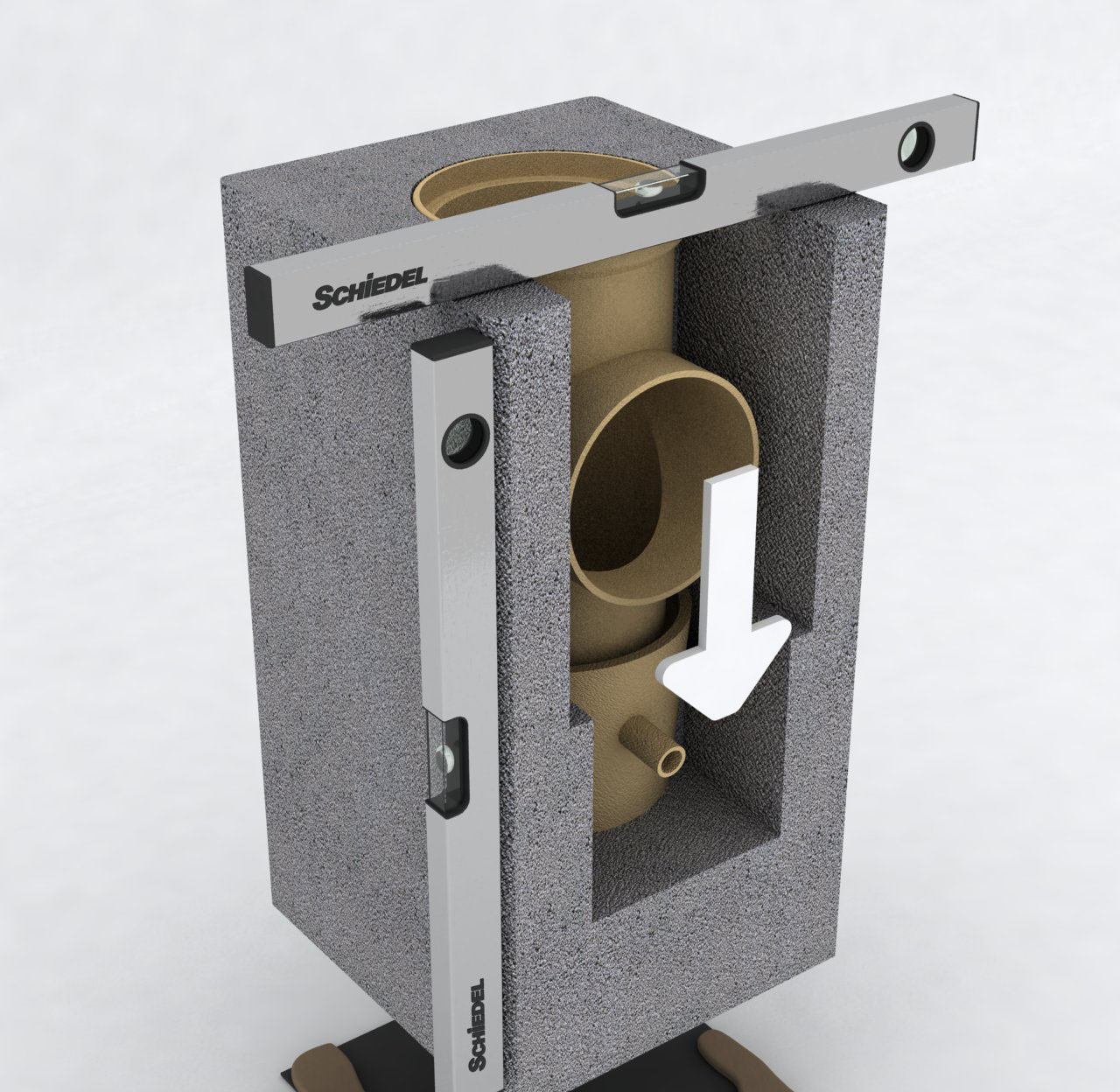

Na základ položte hydroizolaci. Patu osaďte do maltového lože a vyrovnejte.

Očistěte hrdlo keramické vložky a naneste spárovací hmotu FM Rapid. Osaďte adaptérový kroužek a do jeho hrdla znovu aplikujte spárovací hmotu.

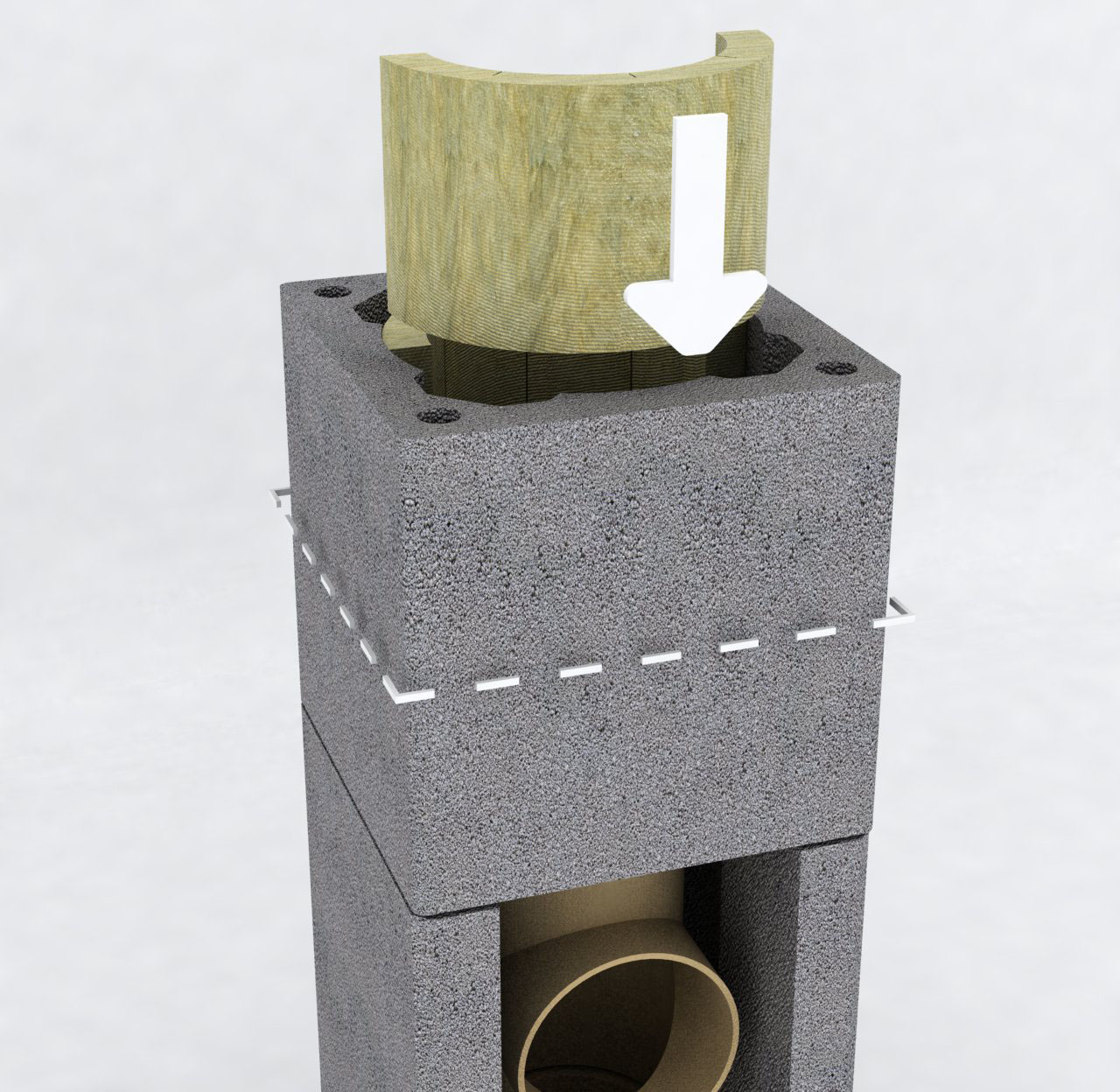

Na horní plochu paty naneste tenkovrstvou maltu a osaďte první tvárnici. Do horní poloviny tvárnice zasuňte izolační rohože rozříznuté na polovinu.

Provedení místa pro připojení kouřovodu

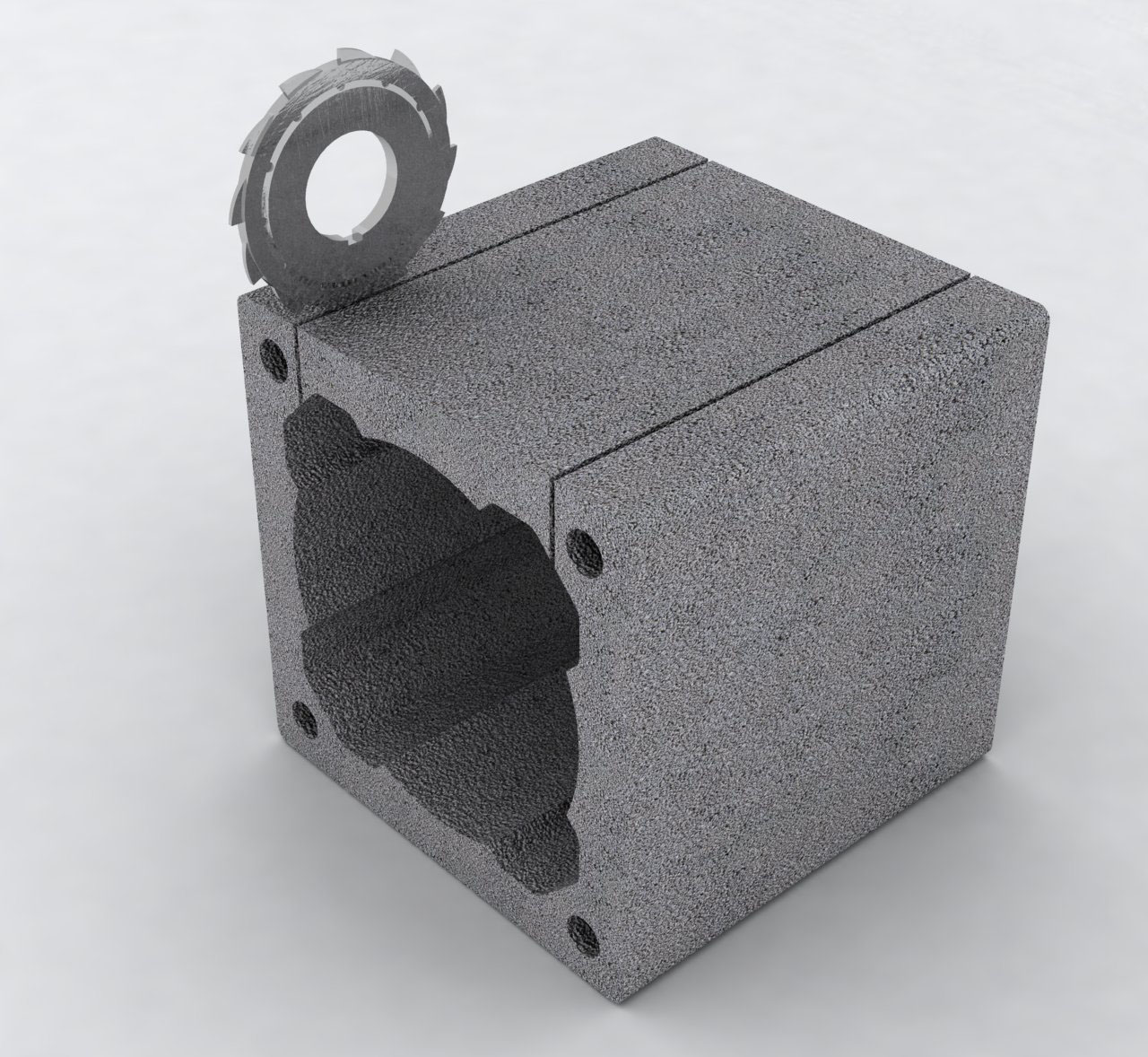

V místě, kde bude napojen kouřovod vyřízněte stěnu tvárnice podle tabulky rozměrů v montážním návod

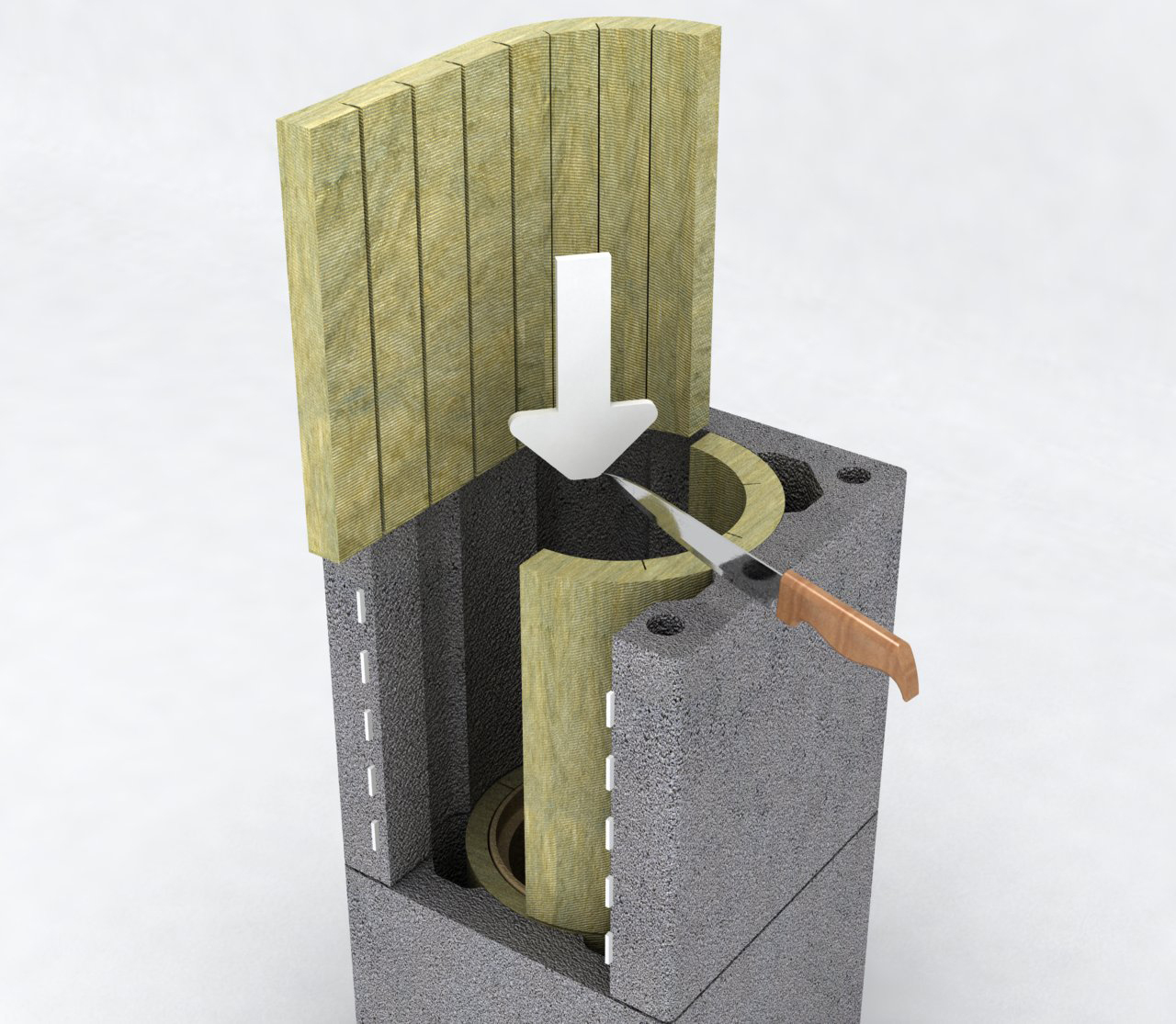

Izolační rohož osaďte podle obrázku a seřízněte podle zadní hrany kanálků zadního odvětrání tak, aby zůstaly volné.

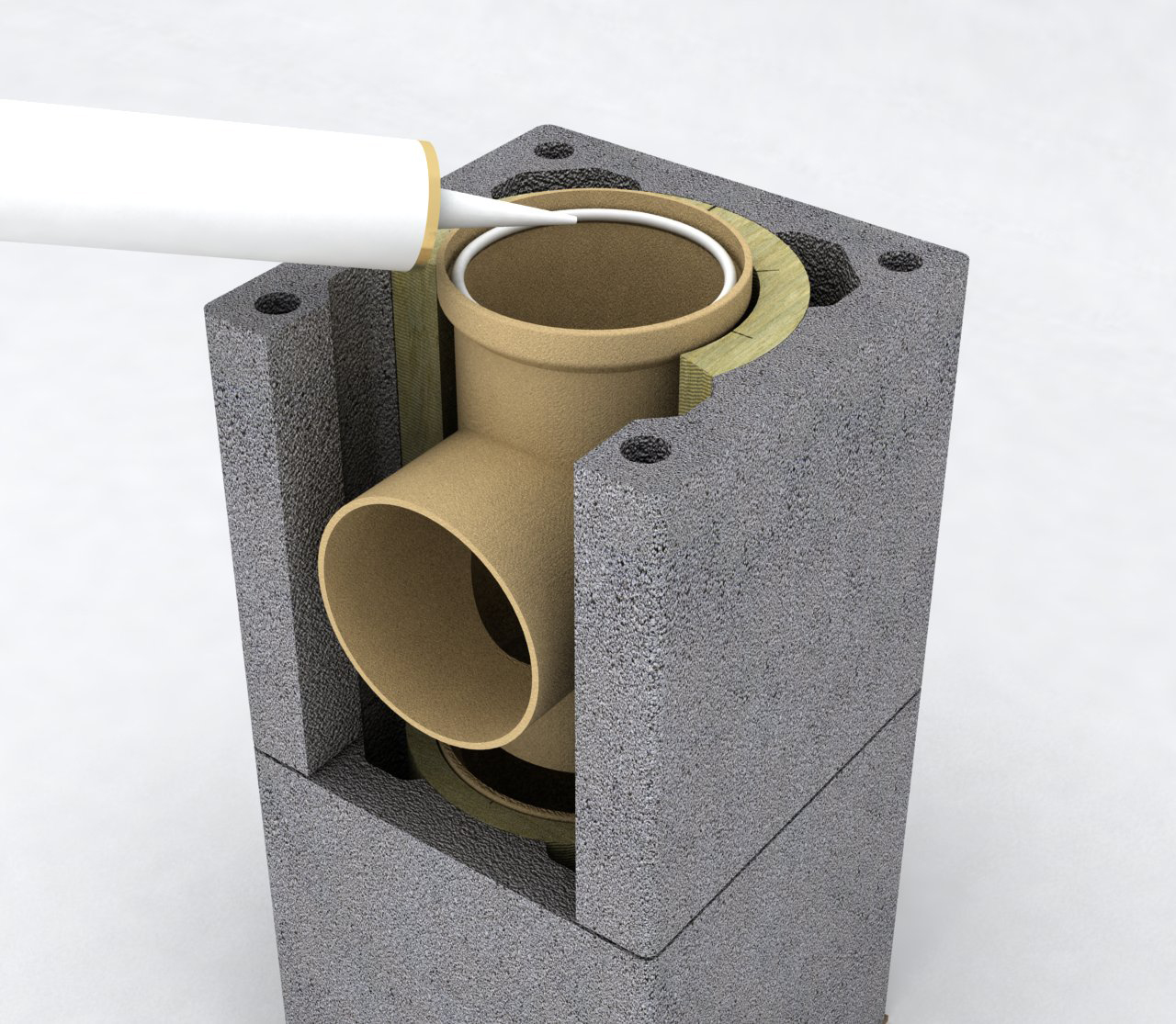

Osaďte T-kus pro kouřovod a vyhlazovačem spár zahlaďte spoj vložek. Do hrdla T-kusu aplikujte spárovací hmotu.

Standardní průběh montáže

Do hrdla vložky nanést spárovací hmotu FM Rapid, na tvárnici nanést tenkovrstvou maltu, osadit tvárnici, vložit izolace, nanést tenkovrstvou maltu, osadit tvárnici, vložit izolace, osadit vložku, vyhladit spoj.
