Doporučený postup pro soutěžní projekty

Pokud si se úspěšně registroval do soutěže HELUZ LEVEL UP 2024/2025, postupuj dále podle následujících pokynů, které tě mohou dovést až k vítězství v tomto ročníku!

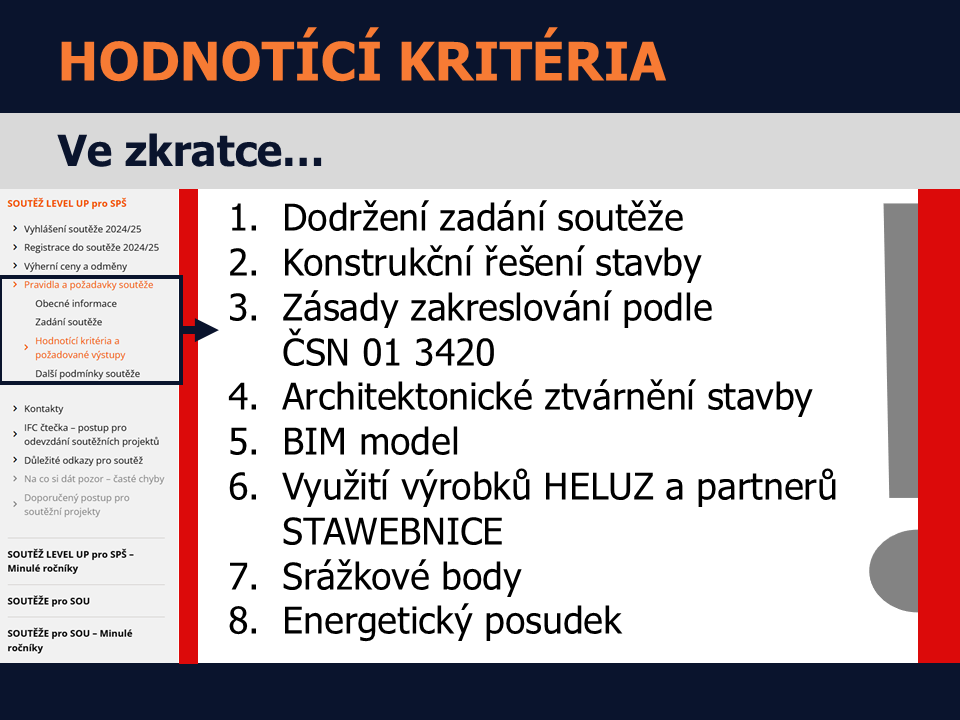

1. Prostuduj si soutěžní podmínky a zejména hodnotící kritéria a požadované výstupy.

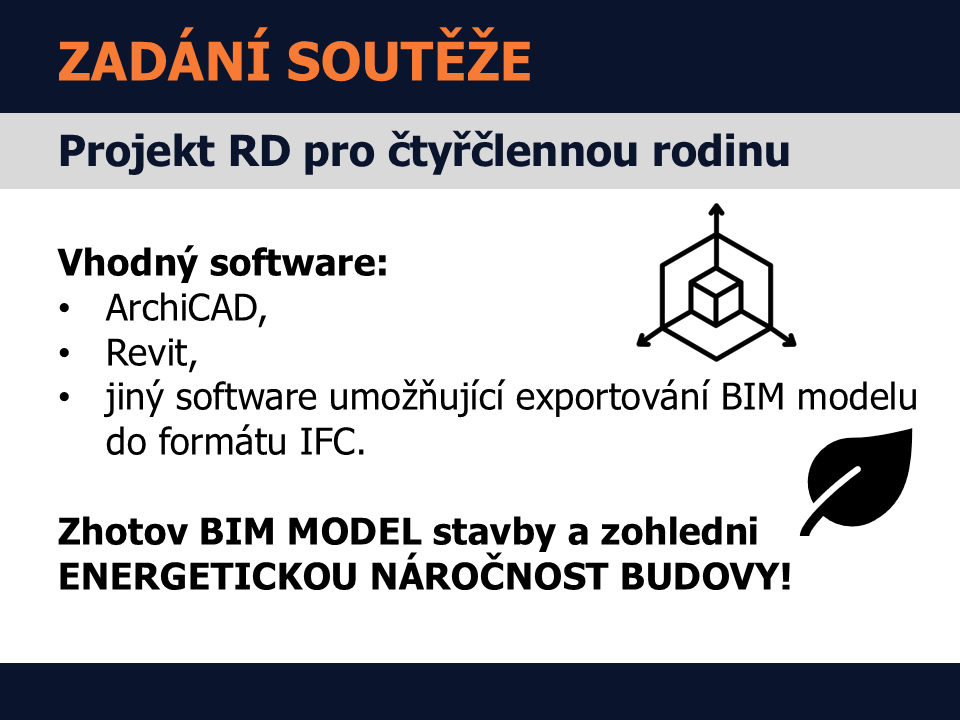

2. Vyprojektuj rodinný dům pro čtyřčlennou rodinu v BIMu.
   1. Dodrž zadání soutěže – rodinný dům pro manželský pár + dvě děti.
   2. Zvol vhodné konstrukční řešení stavby – využij v projektu systémová řešení společnosti HELUZ a materiál a výrobky partnerů projektu Stawebnice
      (TIP: Pro vhodný výběr konstrukčního řešení doporučujeme použít stránky selektorkonstrukci.heluz.cz a cadgallery.heluz.cz)

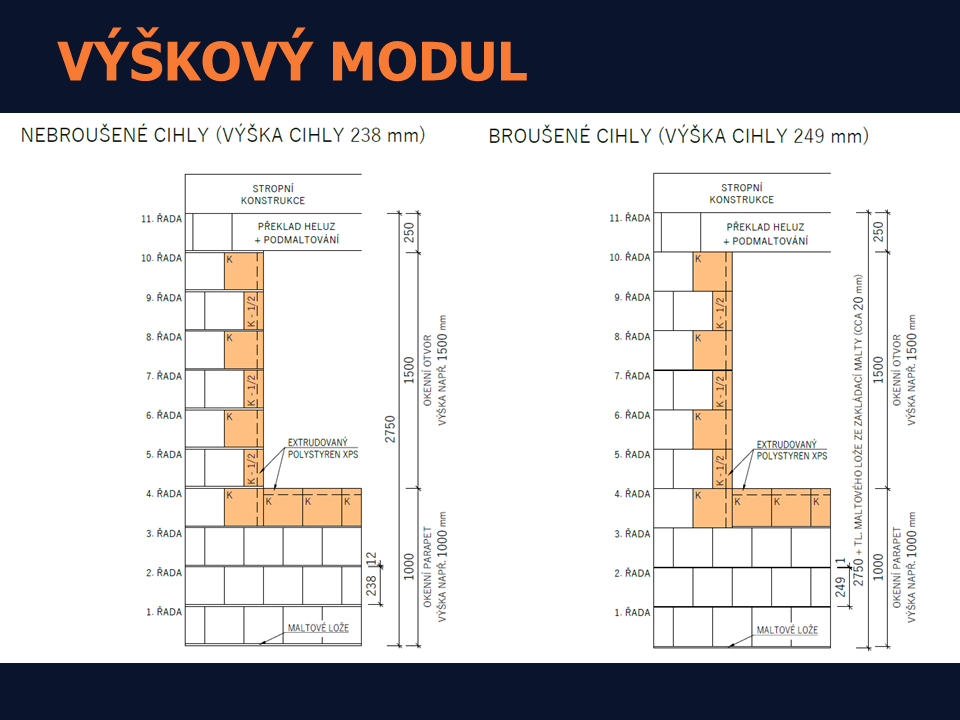

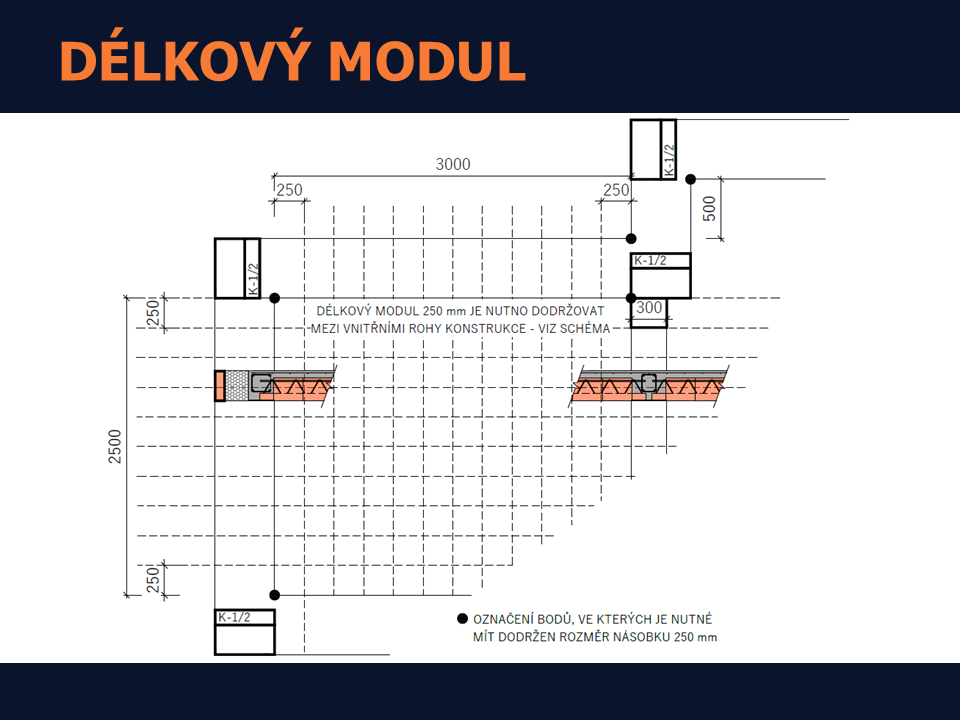

   3. Navrhuj v délkovém a výškovém modulu zdiva – 250 mm.
      (!POZOR!: Délkový modul 250 mm se měří od vnitřního rohu konstrukce.)
   4. Dodrž zásady zakreslování podle ČSN 01 3420.

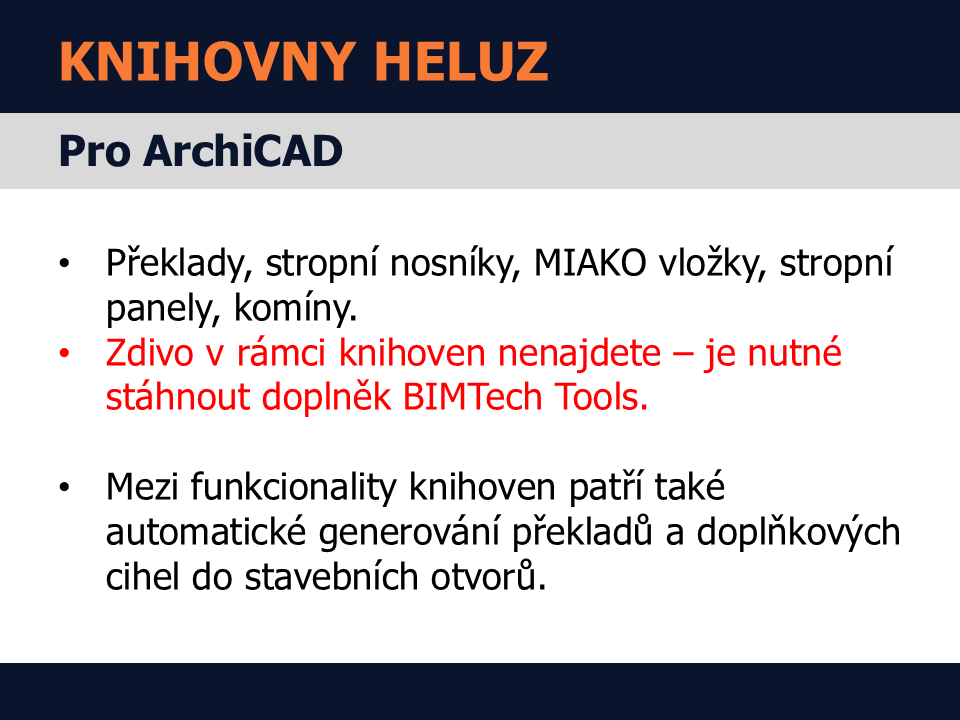

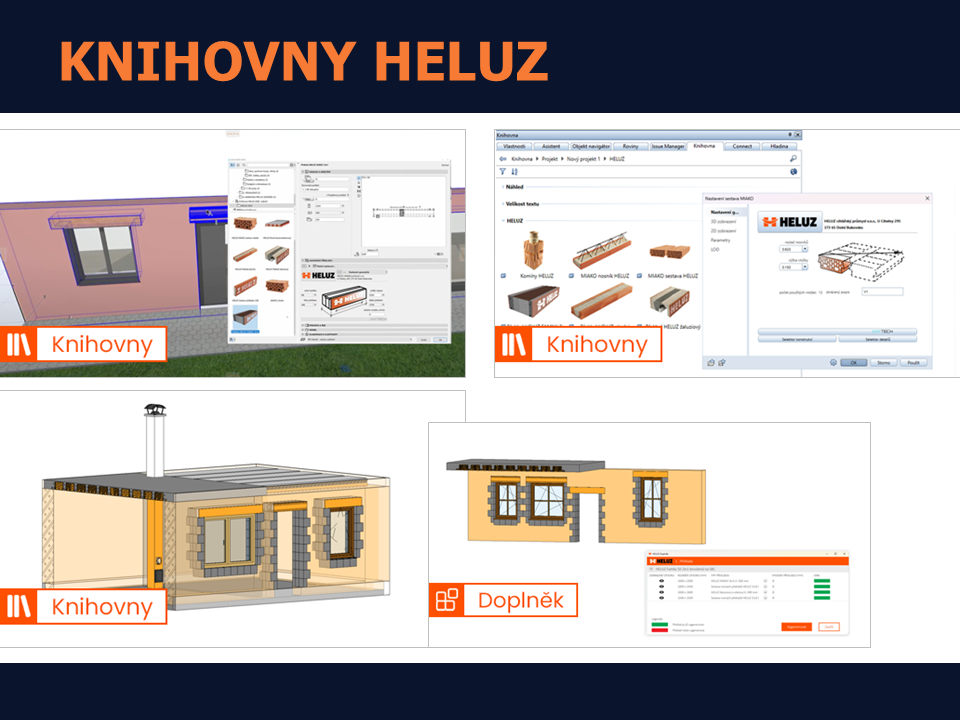

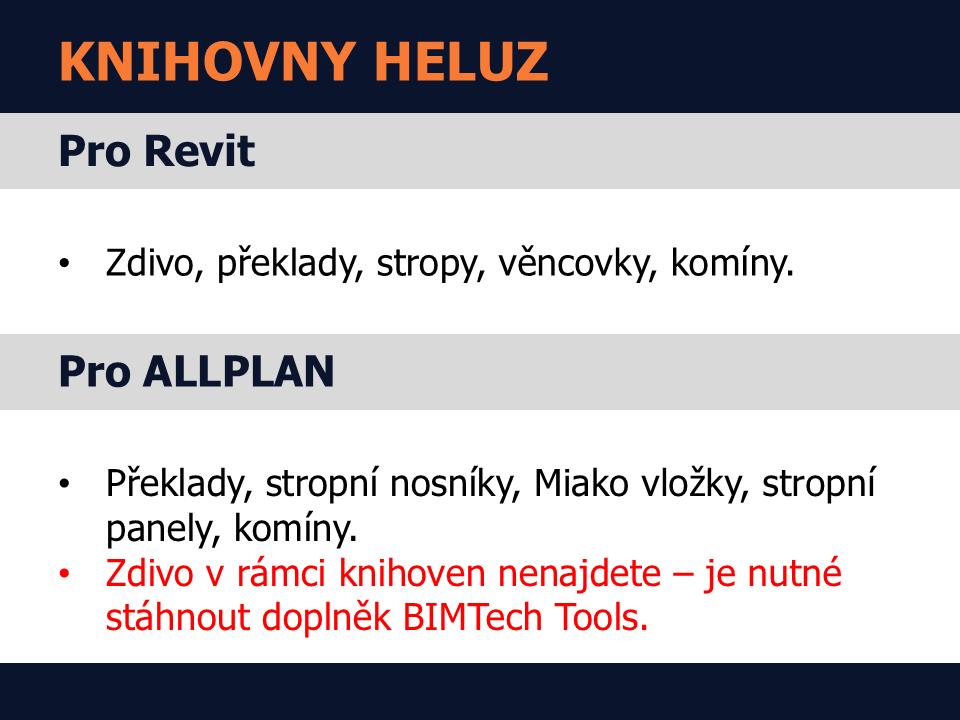

   5. Zhotov co nejlepší BIM model stavby – Nezapomeň používat knihovny a doplňky HELUZ a partnerů Stawebnice – usnadní Ti to práci a získáš body do soutěže!
      (TIP: Zkoukni záznam workshopu BIM projektování pro SPŠ stavební a naučná videa pro modelování v ArchiCADu a Revitu.)
      (TIP: Koukni na stránku bim.heluz.cz, která tě provede veškerými BIM podklady HELUZ. Najdeš tu i část věnovanou častým chybám v BIM modelech a jejich řešení!)
   6. Dbej na energetickou náročnost stavby!
      (TIP: Zamysli se nad energetickou náročností navrhované stavby. Má správný tvar? Kam je vhodné orientovat velké prosklené plochy? Jaký bude zdroj vytápění? Je možné někam umístit fotovoltaické panely?...Pro lepší návrh stavby z energetického hlediska zkoukni záznam workshopu o ENB!)

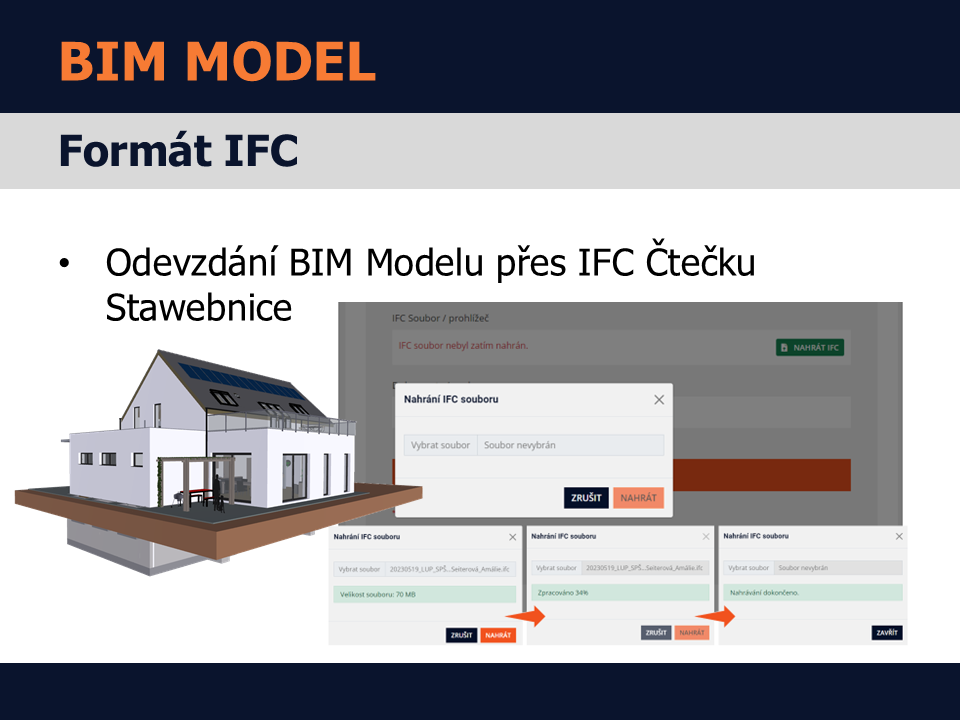

3. Odevzdej soutěžní projekt do 19.05.2025 vedoucímu projektu ve škole a nahraj ho na IFC čtečku Stawebnice.
4. Zúčastni se slavnostního vyhlášení.

POZOR!

---

Jak má vypadat soutěžní projekt? Inspiruj se vzorovým projektem – vítězným projektem v ročníku soutěže HELUZ LEVEL UP 2021/2022.

---

CHCEŠ ZVÝŠIT SVOJI ŠANCI NA VÝHRU?

Projdi si následující chyby, které v projektech vídáme a nasbírej cenné tipy, čemu se v projektu vyvarovat a co do projektu zahrnout.

Výkresy a technická zpráva:

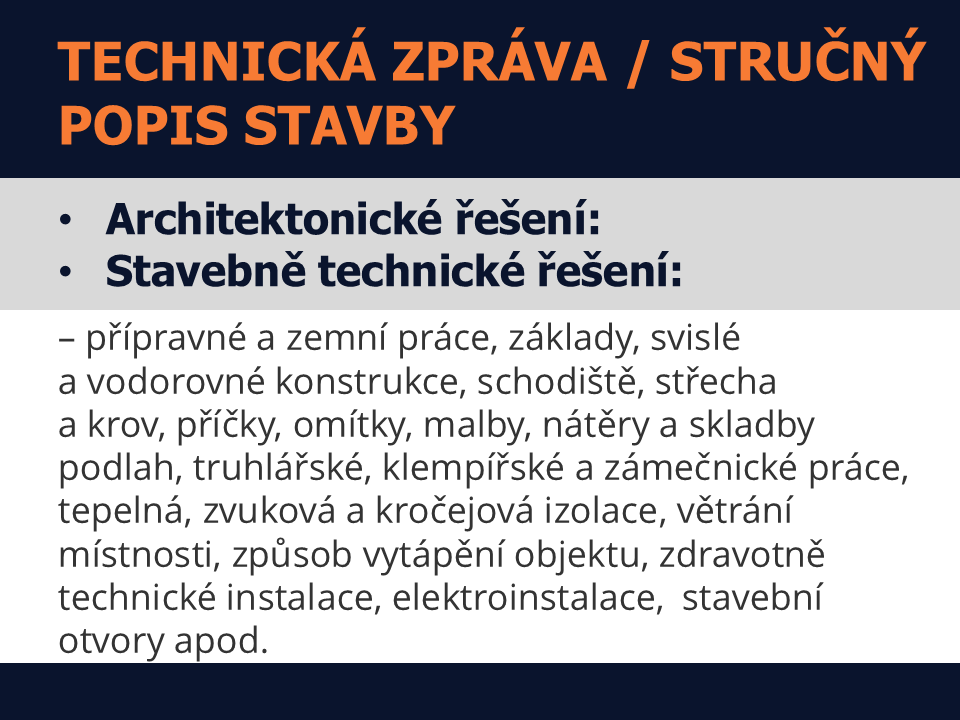

• Technická zpráva má obsahovat základní údaje o stavbě – často neucelené informace nebo některé zásadní informace zcela chybí.

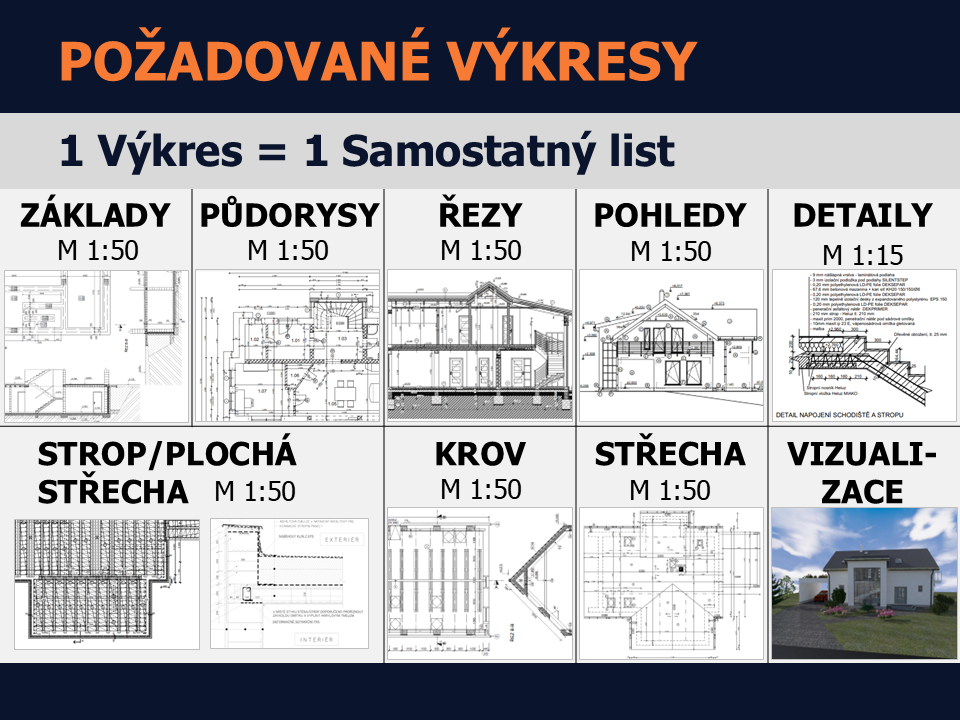

• Odevzdej všechny požadované výkresy a dodrž požadované měřítko výkresu – viz požadované výstupy.
• V rámci soutěže je požadováno každý výkres opatřit logem pořadatele, Stawebnice a školy.

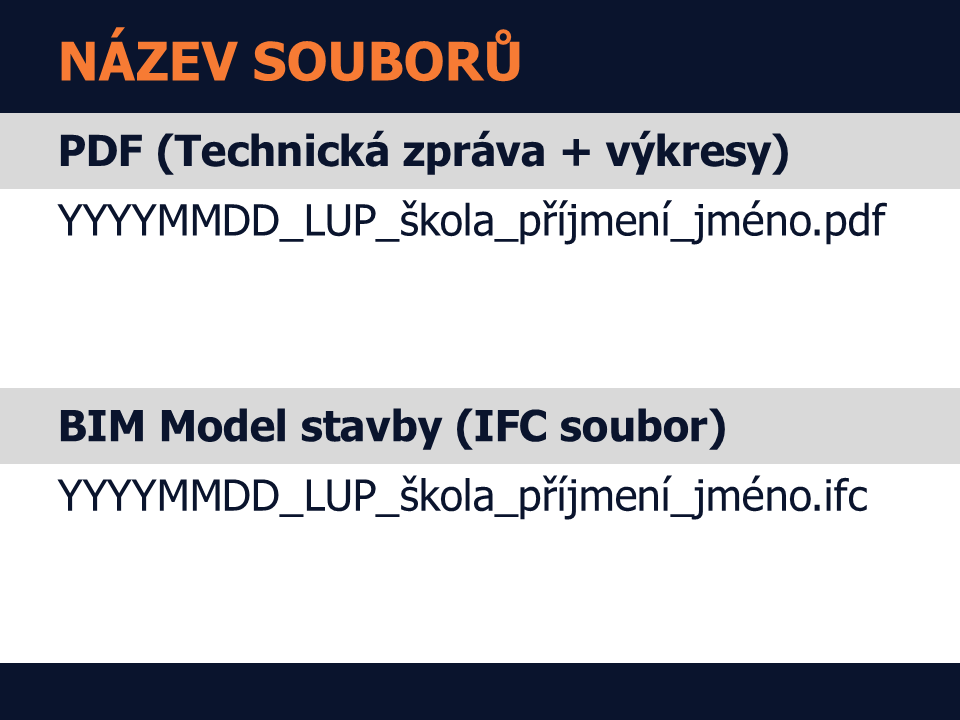

• Všechny výkresy a technickou zprávu odevzdej v jednom PDF s názvem: YYYYMMDD_LUP_škola_příjmení_jméno.pdf

• Používej ve výkresech ustálené fonty a velikosti písma – optimální velikost písma na papíře je 2,5 mm.
• Používej stejné formátování pro tabulky, pro legendy materiálů apod.
• Jednoznačně a přesně označ a popiš jednotlivé vrstvy a materiály! (Nedostatečné a nejednoznačné označení může vést ke komplikacím při realizaci stavby.)
• Kótovací čáry doporučujeme pro přehlednost umístit min. cca 2 cm od vnějšího líce objektu.
• Kótovací čáry vztahující se k vnitřní dispozici umisťujte uvnitř objektu.
• Ve výkresech často chybí výškové kóty terénu v 1. NP.
• Nedostatečné označení místností a výškových úrovní v půdoryse a v řezu.

Konstrukční řešení stavby:

• Je vhodné dodržet obecné zásady pro navrhování ze systému HELUZ
  • Vhodné dodržovat výškové a délkové moduly zdiva – 250 mm.

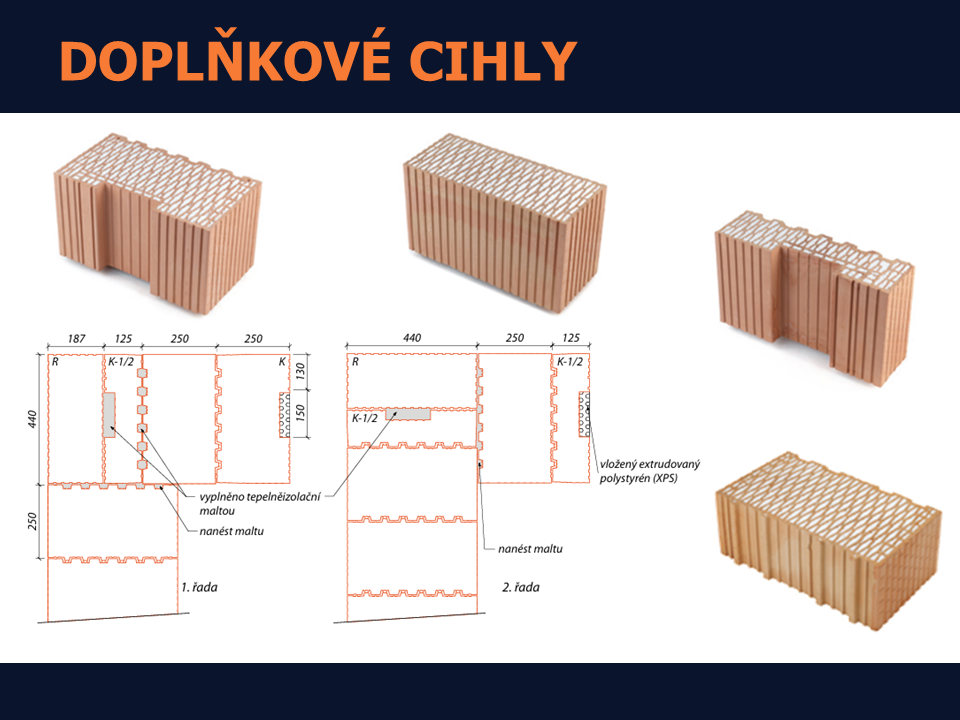

  • V případě návrhu jednovrstvého zdiva navrhnout cihly doplňkové.

• Pozor na nesoulad mezi různými částmi projektové dokumentace včetně BIM modelu.
• Základy pod vnitřními zdmi není nutno navrhovat do stejné hloubky jako základy pod obvodovými zdmi.

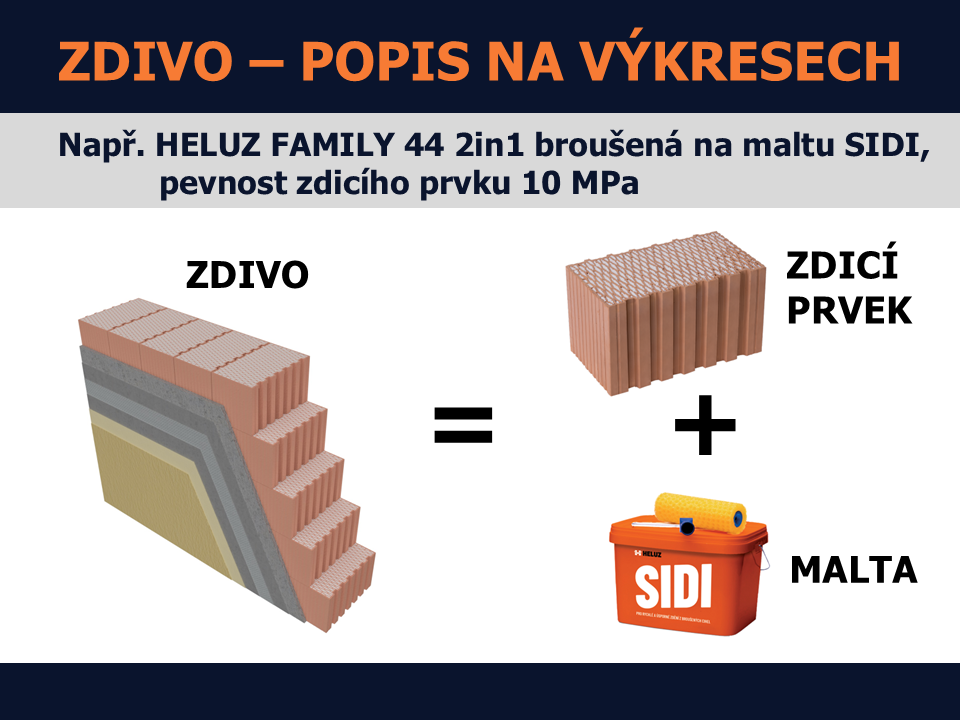

• U popisu keramické tvárnice musí být uvedena i jeho pevnost a způsob spojování – např. HELUZ FAMILY 44 2in1 broušená na maltu SIDI. Pevnost zdicího prvku 10 MPa.

  ZDIVO


• Vnitřní nosné zdi nenavrhovat z keramických tvarovek, které jsou určené pro obvodové tepelněizolační zdivo. Jsou podstatně dražší, mají obvykle menší pevnost aj.

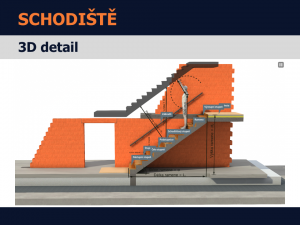

• Pozor na zakreslování schodiště!
  SCHODIŠTĚ



  • Popis schodiště v půdoryse: n x š x v
  • Popis schodiště v řezu: n x v x š
  • Vzorec pro ideální velikost schodišťového stupně: Š = 630 - 2V
  • Pozor na výšku schodišťového stupně: Není vhodné volit větší než 180 mm
  • Maximální počet schodišťových stupňů v jednom rameni pro RD: 18
  • Pozor na podchodnou a průchodnou výšku schodiště
  • Zakreslovat zábradlí
  • apod.
• Časté nedostatečné založení objektu nad terénem (úroveň hydroizolace) a absence okapových chodníčků.
• Ve skladbách podlah častá absence samonivelační stěrky.
• Betonová mazanina tl. pod 50 mm je technologický nesmysl, pokud ji využíváme jako roznášecí desku nad kročejovou izolací je nutno ji vyztužit.
• Venkovní omítkové systémy pro tepelněizolační keramické tvárnice jednovrstvého zdiva nejsou zvládnuty (nelze použít VPC jádro).
  (TIP: Věděli jste, že na stránkách selektorkonstrukci.heluz.cz jsou k dispozici doporučené omítkové systémy, a to i od společnosti Maxit – partnera projektu Stawebnice?)
• V projektech často není řešena stínící technika.
  (TIP: Navrhni nosné překlady se stínící technikou a vlož je i do BIM modelu pomocí dostupných knihoven na selektorkonstrukci.heluz.cz.)
• Pozor na podchodnou výšku a vybavení místností v podkroví!
• Prvky krovu šikmých střech jsou mnohdy poddimenzované a krov nemá podélné ztužení.

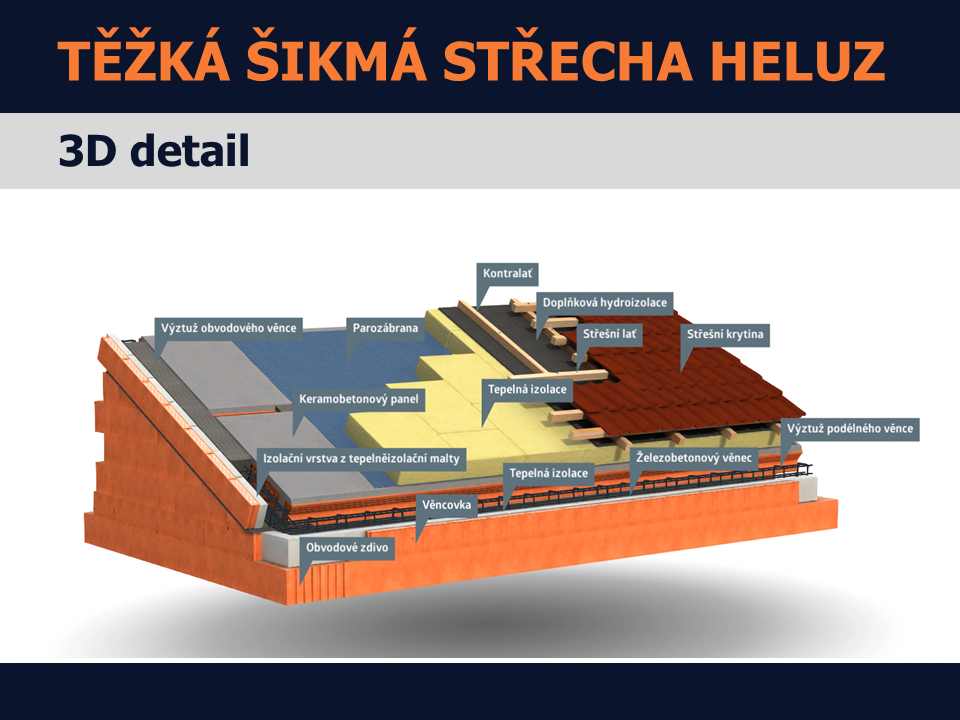

  (TIP: Navrhni zastřešení pomocí těžké šikmé střechy HELUZ a získej víc bodů v soutěži!)

• Pozednice je umístěna na nevhodné straně obvodové zdi.
• Absence výlezů na střechu či ke komínu.
• Detaily často neodpovídají konstrukčnímu řešení stavby, popsaným skladbám apod.
  (TIP: Při tvorbě detailů využij detaily společnosti HELUZ na cadgallery.heluz.cz. Detaily nezapomeň upravit tak, aby odpovídaly tvému návrhu a konstrukčně seděly do tvého projektu.)
• Nevhodně navržené rozvody vody, kanalizace apod. Není vhodné pro tato vedení dělat drážky v obvodovém a nosném zdivu.
• Pozor na chybějící nebo neúplné detaily v řezu – řešit aspoň rámcově.

BIM model stavby:

• Nedostatečná nebo chybná hierarchie a struktura modelu (např. dělení na jednotlivá podlaží, skupiny objektů, typy konstrukcí aj.)
• Nevhodně definované materiály konstrukcí – může vést k nepřesnostem v následném vykazování materiálů.
• Nesprávné nebo chybějící propojení mezi různými částmi modelu – může vést k problémům při generování výkresů, seznamu materiálů apod. a také k problémům při exportu do IFC, kdy nesprávná nebo neřešená napojení mohou nevhodně ořezat model a špatně vykreslit geometrii prvků modelu.
• Nesprávné nebo chybějící řešení detailů (minimálně na úrovni definice materiálů) – např. detail věnce, detail soklu aj.
• Model neodpovídá fyzické stavbě (BIM model by měl být prakticky 1:1 s reálnou stavbou).
• Nepoužívání standardů, šablon, knihoven.
• Nesprávná práce s daty – nedostatečné pochopení správného použití metadat a parametrických dat, která BIM modely obsahují.
• Nevhodně nastavený export do IFC – Dbej na správné nastavení IFC exportu v projekčním SW!

Více na "Časté problémy v BIM modelech a jejich řešení".

Dispozice a vizualizace:

• Nevyvážené nebo nefunkční dispoziční řešení.
• Nezapomeň myslet na dostatečně velký úložný prostor a zejména na dostatečně velkou technickou místnost.
• Umisťovat místnost pro návštěvy do patra není příliš praktické.
• Dbej na vhodnou velikost technického zázemí stavby a zvol vhodně umístění vytápěcího zařízení.
• Zamysli se nad správnou orientací RD na pozemku s ohledem na ENB (nevhodné umístění velkých oken na sever/západ)!

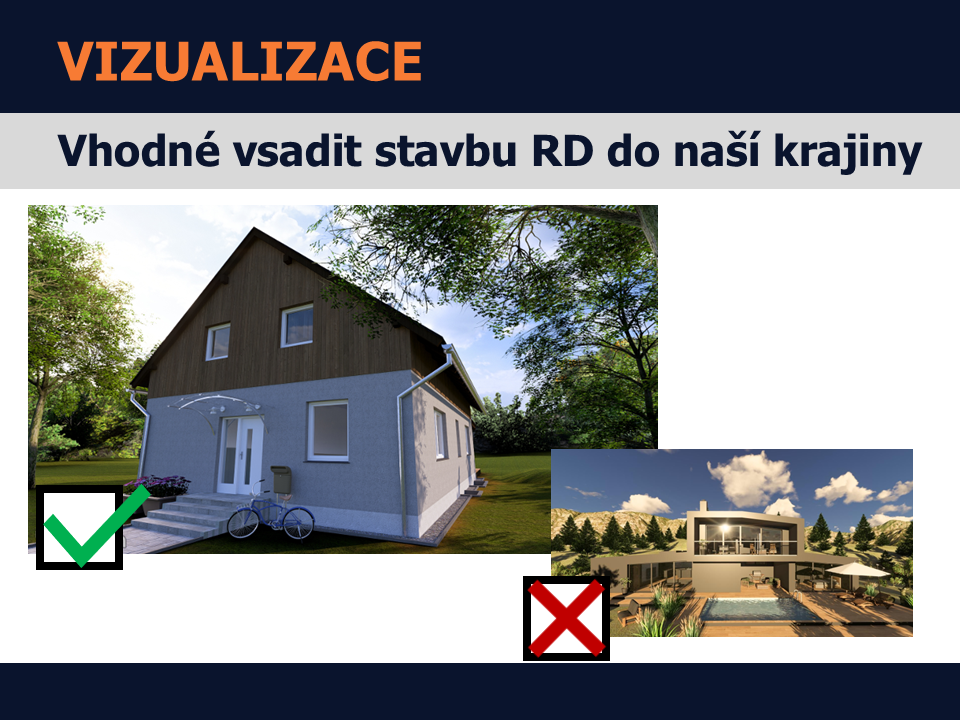

• Exteriér při vizualizaci by měl odpovídat české krajině a českým zvyklostem.
  (TIP: Zasaď rodinný dům do prostředí naší krajiny. Podtrhneš tím konstrukční řešení, která jsou běžně používaná v našem prostředí.)

  VIZUALIZACE V NAŠÍ KRAJINĚ
